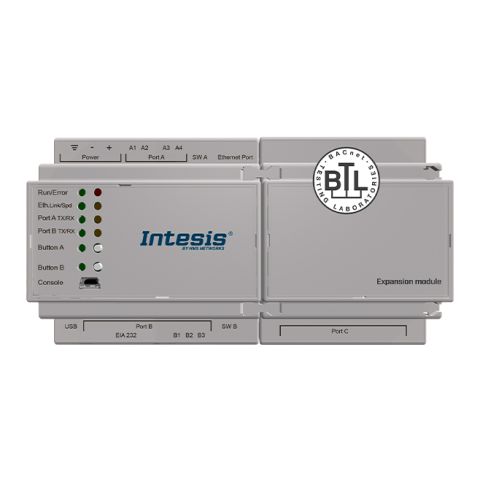

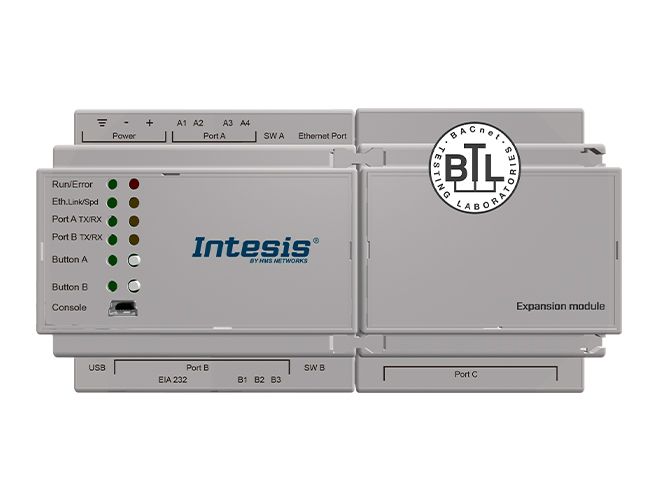

Řídící jednotka Intesis BACnet-PROFINET umožňuje bezproblémové propojení systémů PLC/BMS a jejich připojených zařízení mezi řídicími systémy BACnet/IP a MS/TP a sítěmi PROFINET. Řídící jednotka funguje jako server BACnet na straně BACnet a jako I/O zařízení PROFINET na straně PROFINET a konfiguruje se prostřednictvím konfiguračního nástroje Intesis MAPS.

Vlastnosti a výhody

• Podpora serveru BACnet/IP nebo BACnet MS/TP

  Jsou podporovány možnosti připojení serveru BACnet/IP (přes Ethernet) nebo BACnet MS/TP (přes EIA-485).

• Pokročilé funkce BACnet - kalendáře, plány...

  K dispozici jsou pokročilé funkce BACnet, jako jsou kalendáře, záznamy trendů, plány a další.

• Rozhraní adaptéru PROFINET-IO (technologie Anybus)

  Řídící jednotka využívá technologii PROFINET-IO Anybus, která využívá oceňovaný síťový procesor NP40.

• Možnost exportu konfiguračních souborů GSDML a TAG

  Konfigurační soubory GSDML a TAG lze exportovat pro snadnou integraci do PLC Profinet.

• Podpora vstupních a výstupních dat (až 500 bajtů)

  Přenos dat podporuje maximálně 500 bajtů vstupních a výstupních dat.

• Konfigurační nástroj a automatické aktualizace řídící jednotky

  Jak konfigurační nástroj Intesis MAPS, tak firmware řídící jednotky mohou přijímat automatické aktualizace.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): 160
• Čistá výška (ERP) (mm): 160: 58
• Čistá hloubka (ERP) (mm): 58: 90
• Hmotnost netto (ERP) (g): 289 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky)
• Vstupní napětí (V): 24VDC +/-10% Max. 580mA
• Napájecí konektor: 3pólové
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): 3
• Kapacita: Až 1200 bodů.
• Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• CB: Ano
• UKPSTI: Ano
• BTL: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.
• Konektory / vstup / výstup: Napájení, EIA-485, Ethernet, konzolový port USB, USB úložiště, EIA-232, Profinet RJ-45.
• Obsahuje baterii: Ano
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.
• Indikátory LED: Stav brány a komunikace.
• Tlačítka: Odesílá vysílání zprávy I-Am.

Případ použití

Příklad integrace
