Integrujte libovolný ovladač DALI/DALI-2 a světelný senzor DALI-2 nebo snímač přítomnosti se systémem Modbus BMS nebo libovolnou řídicí jednotkou Modbus TCP. Cílem této integrace je zpřístupnit zařízení DALI a jejich data a prostředky z řídicího systému nebo zařízení založeného na Modbusu, jako by byly součástí systému Modbus a naopak.

Vlastnosti a výhody

• Podpora sběrnice Modbus

  Řídící jednotka podporuje protokol Modbus TCP.

• Podpora až pěti souběžných klientů Modbus TCP.

  Řídící jednotka podporuje až pět souběžných klientů Modbus TCP.

• Podpora DALI

  Řídící jednotka je certifikována pro DALI-2 a podporuje ovladače DALI/DALI-2 a vstupní zařízení DALI-2: Tlačítka, absolutní vstupní zařízení a senzory přítomnosti a světelné senzory.

• Snadné uvedení do provozu/integrace DALI s/Intesis MAPS

  Procesy integrace a uvedení do provozu DALI jsou řízeny prostřednictvím konfiguračního nástroje Intesis MAPS. Šablony lze importovat a opakovaně používat podle potřeby, což výrazně zkracuje dobu uvedení do provozu.

• Možnosti místního ovládání

  Z řídící jednotky lze lokálně ovládat čidla přítomnosti a světla, tlačítka a absolutní vstupy. Implementován byl také standardní typ zařízení DALI pro energetické a diagnostické údaje.

• Ovládání barev

  V systému Intesis MAPS je k dispozici ovládání RGB a laditelné bílé barvy, které pokrývá poptávku po osvětlení zaměřeném na člověka.

• Max. 64 ovladačů/předřadníků + 64 vstupních zařízení DALI-2 na kanál.

  Podporuje až 64 ovladačů/ předřadníků + 64 vstupních zařízení DALI-2 (čidla/tlačítka/absolutní vstupy) na kanál.

• Signály a napájení

  Napájecí zdroj DALI je integrován v řídící jednotce, takže není třeba žádný externí napájecí zdroj DALI. Celkem lze definovat až 10 000 signálů s garantovaným výstupním proudem 230 mA.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): (mm) 106
• Čistá výška (ERP) (mm): (mm) 58
• Čistá hloubka (ERP) (mm): 58 mm: 90 (mm)
• Čistá hmotnost (ERP) (g): 90 mm: 224 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): 24 VDC, 12 W.
• Napájecí konektor: 3pólové
• Provozní teplota °C Min: -10 °C
• Provozní teplota °C Max: 60 °C
• Materiály pouzdra: Plast
• Záruka (v letech): 3
• Kapacita:
  • 2 kanály DALI: každý kanál podporuje 64 ovladačů/balastů a 64 vstupních zařízení DALI-2 (čidla, tlačítka nebo absolutní vstupy) - až 10000 signálů.
• Podmínky instalace:
  • Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• CB: Ano
• UKCA: Ano
• UKPSTI: Ano
• DALI-2: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.
• Konektory / vstup / výstup: Napájení, dva kanály DALI, Ethernet, konzolový port USB typu Mini-B, úložiště USB.
• Obsahuje baterii: Ano
• DIP a otočné přepínače: Nepoužívají se.
• Indikátory LED: Stav brány a komunikace.
• Tlačítka: Tovární reset.

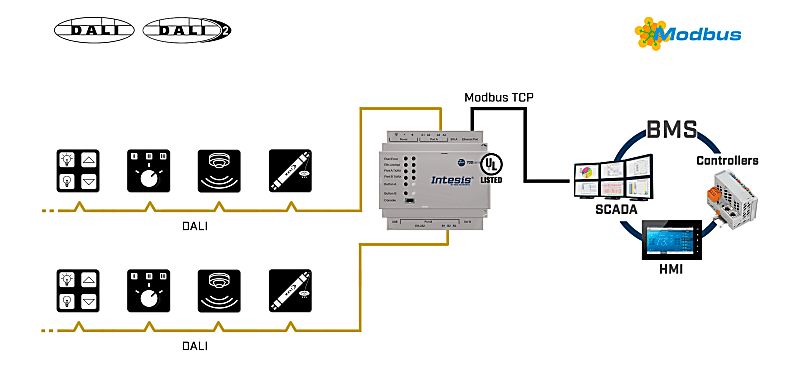

Případ použití

Příklad integrace.
