Vlastnosti a výhody

Podpora až šesti souběžných klientů Modbus TCP

• Brána podporuje až šest současných klientů Modbus TCP.

Podpora protokolů Modbus RTU i Modbus TCP.

• Brána podporuje protokoly Modbus RTU i Modbus TCP.

Snadná integrace se systémem Intesis MAPS

• Proces integrace lze snadno a rychle zvládnout pomocí konfiguračního nástroje Intesis MAPS.

Snadné uvedení do provozu pomocí Intesis MAPS

• Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.

Automatické aktualizace konfiguračního nástroje a brány

• Jak konfigurační nástroj Intesis MAPS, tak firmware brány mohou dostávat automatické aktualizace.

Podpora zařízení KNX TP

• Brána podporuje zařízení KNX TP (kroucená dvojlinka).

Ovládání až 3000 komunikačních objektů KNX

• Brána může ovládat až 3000 komunikačních objektů KNX.

Technické specifikace

Fyzické vlastnosti

• Tlačítka: Tovární reset.

• Indikátory LED: Stav brány a komunikace.

• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.

• Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.

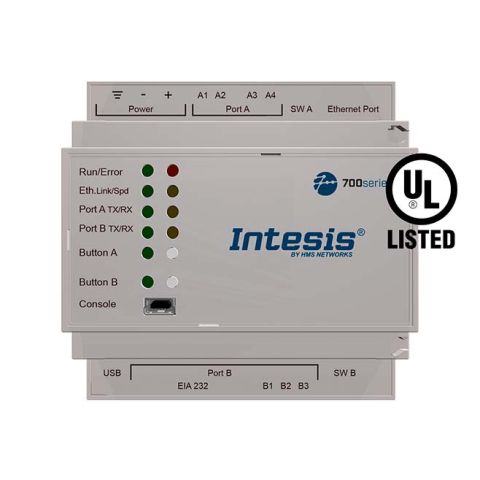

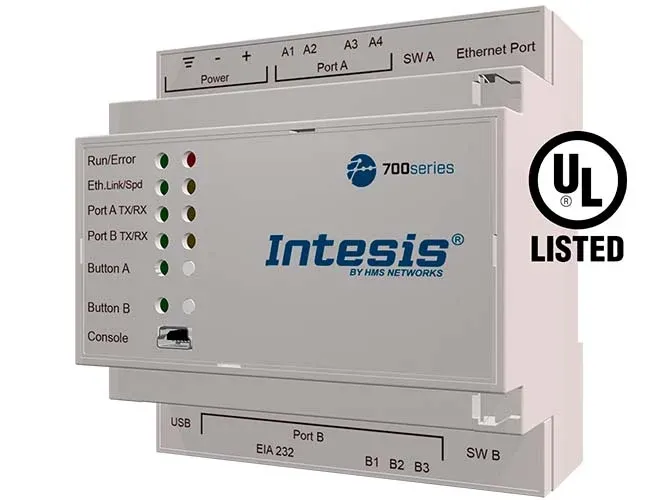

• Konektory / vstupy / výstupy: Napájení, KNX, Ethernet, Konzolový port USB typu Mini-B, USB úložiště, EIA-232, EIA-485.

• Obsahuje baterii: Ano

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.

• Není součástí dodávky: Napájecí zdroj není součástí dodávky.

• Čistá šířka (mm): (mm) 88

• Čistá výška (mm): (mm) 90

• Čistá hloubka (mm): 90 mm: Hloubka (mm): 58

• Čistá hmotnost (g): 58 mm: 194 g

• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu

• Vstupní napětí (V):

  • Pro stejnosměrný proud: 9 ... 36 VDC, Max: 180 mA, 1,7 W

  • Pro střídavý proud: 24 VAC ±10 %, 50-60 Hz, max: 70 mA, 1,7 W

  • Doporučené napětí: 24 VDC, Max: 70 mA

• Spotřeba energie (W): 1.7

• Napájecí konektor: Napájení: 3pólové

• Provozní teplota °C Min: -10 °C

• Provozní teplota °C Max: 60 °C

• Skladovací teplota °C Min: -30 °C

• Skladovací teplota °C Max: 60 °C

• Materiály pouzdra: Plast

• Materiál obalu: Plast: Plastová deska Materiál obalu: karton

• Záruka (v letech): (3 roky)

• Hmotnost balení (g): 356 g

• Hloubka balení (mm): 140 mm

• Výška v balení (mm): 140 mm: 86 mm

• Šířka v balení (mm): 86 mm: 127 mm

• Kapacita: Až 250 bodů.

• Podmínky instalace: Tato brána je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

• Konfigurace: Intesis MAPS

Certifikace a normy:

• CE: Ano

• UL: Ano

• KC: Ano

• Kategorie WEEE: IT a telekomunikační zařízení

• Klasifikace ETIM: EC001604

• UKPSTI: Ano

• UKCA: Ano

• CB: Ano
