Klíčové vlastnosti

• Připojení Wi-Fi a Bluetooth
• Jednofázové dvoukanálové měření
• Připojení až 2 proudových transformátorů (bezkontaktní měření)
• Suchý kontaktní spínač pro ovládání stykače
• Čip Shelly s pamětí 8 MB
• Místní protokoly dat uložené v zařízení až po dobu 10 dnů v 1minutových intervalech
• Inteligentní plány
• Hodiny reálného času
• Podpora skriptování, webových háčků, protokolů MQTT, WebSocket, HTTP, RPC
• Široká integrace do inteligentních automatizačních systémů

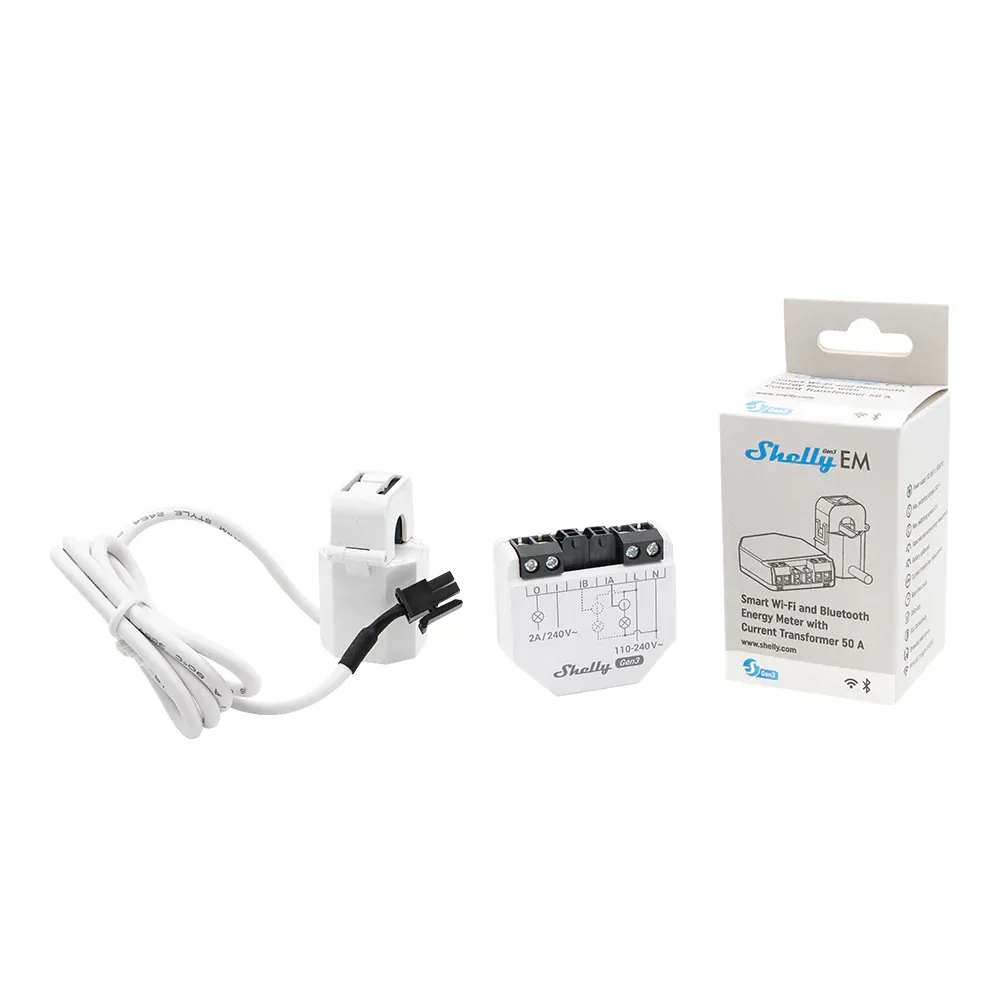

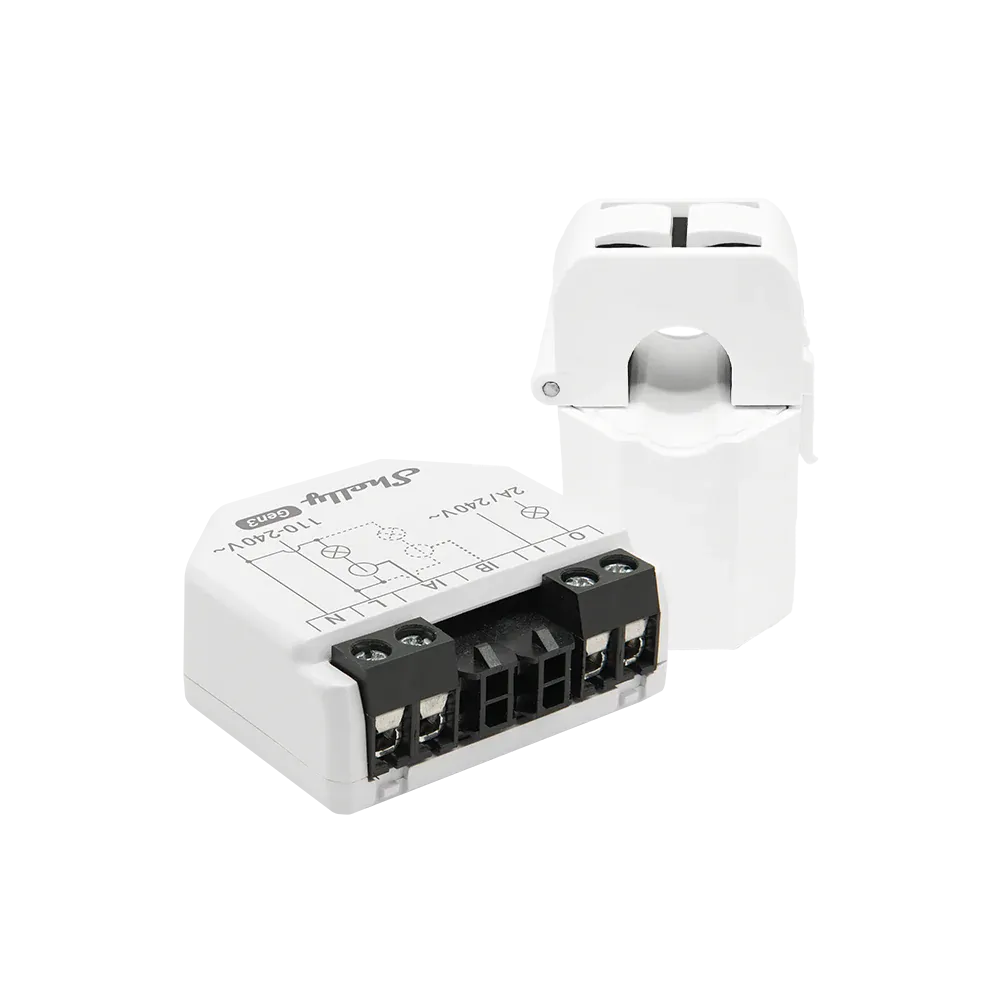

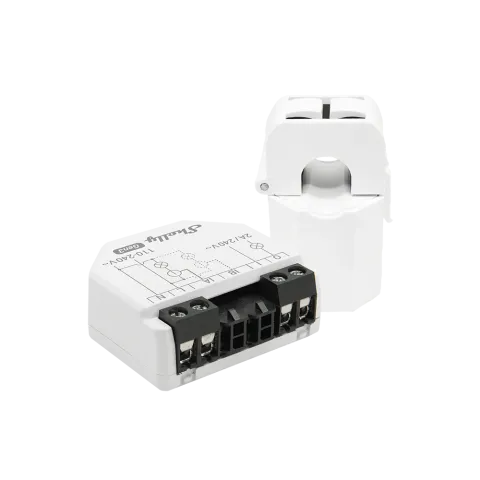

Shelly EM Gen3 (dále jen „zařízení“) je chytrý elektroměr malých rozměrů využívající až 2 proudové transformátory (bezkontaktní měření), který umožňuje měření spotřeby energie elektrických spotřebičů a hlášení do mobilního telefonu, tabletu, počítače nebo systému domácí automatizace. Může pracovat samostatně v místní síti Wi-Fi nebo jej lze provozovat také prostřednictvím cloudových služeb domácí automatizace. Zařízení má interní úložiště dat umožňující pozdější vyhledání. Zařízení je vybaveno jedním spínačem s beznapěťovým kontaktem pro ovládání externích zátěží.

K zařízení Shelly EM Gen3 lze přistupovat, ovládat jej a monitorovat na dálku z libovolného místa, kde má uživatel připojení k internetu, pokud je zařízení připojeno k přístupovému bodu Wi-Fi a internetu.

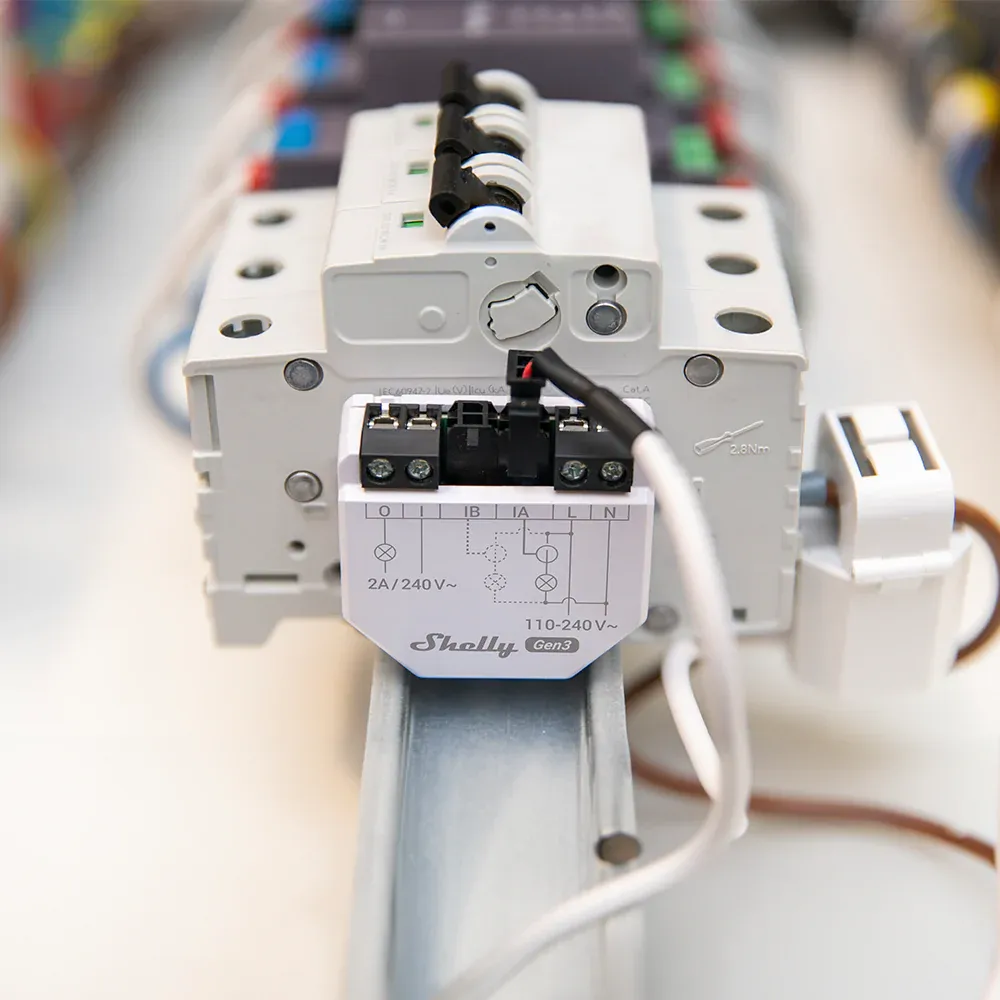

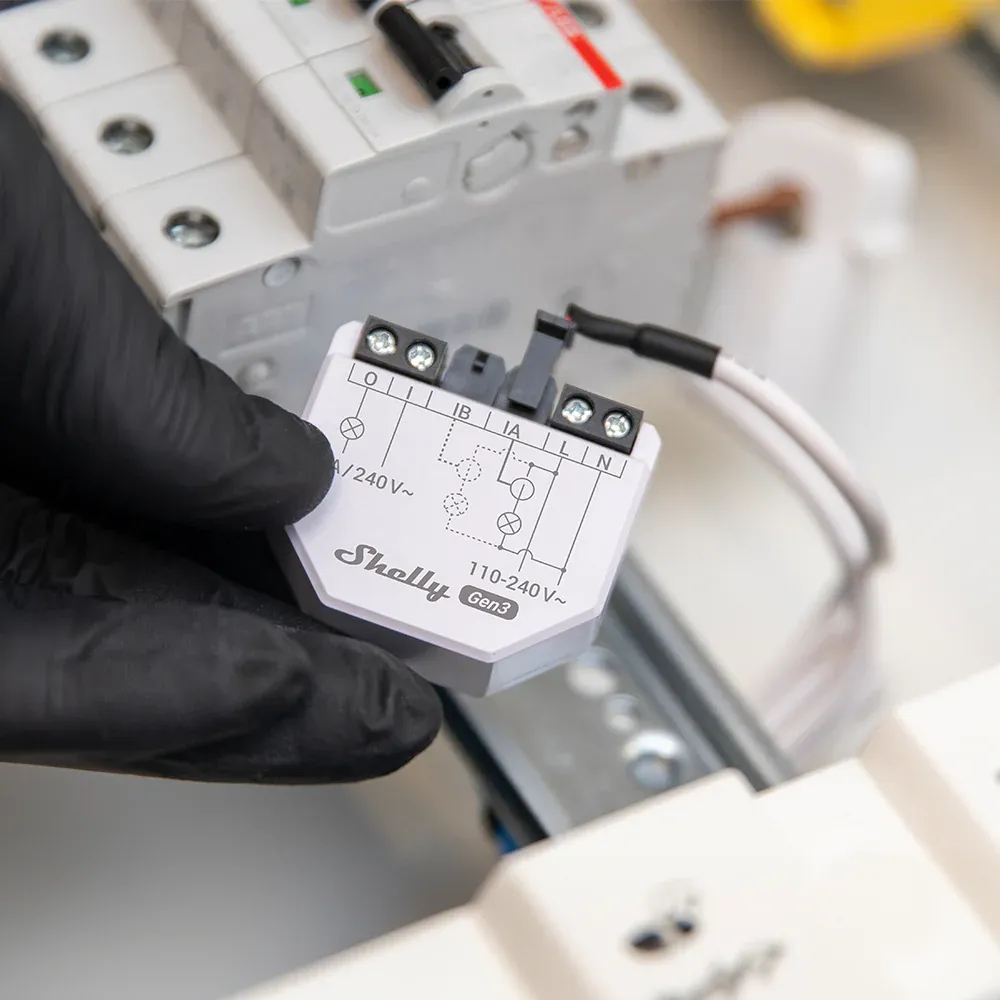

Zařízení Shelly EM Gen3 lze dodatečně namontovat do standardních elektrických nástěnných krabic, vedle elektrických spotřebičů, zásuvek nebo na jiná místa s omezeným prostorem pro instalaci.

Zařízení Shelly EM Gen3 má vestavěné webové rozhraní, které lze použít k monitorování, konfiguraci a ovládání zařízení.

Proč Shelly EM Gen3

Monitorování a úspora energie odkudkoli

Připojení Wi-Fi a Bluetooth

• Připojte Shelly ЕМ Gen3 k síti Wi-Fi. Není potřeba žádný HUB! Rychlé zapojení přes Bluetooth nebo jej použijte jako bránu Bluetooth.

Připojení proudových transformátorů

• Připojte až 2 transformátory proudu. Není potřeba žádné další zapojení!

• Pro stykačové ovládání těžších zátěží

Místní ukládání dat

• Záznamy dat uložené v zařízení až po dobu 10 dnů v 1minutových intervalech. Při připojení ke cloudu se datové protokoly vrátí až na 365 dní zpět.

Inteligentní scény

• Nastavte si vlastní scény kombinací zařízení Shelly EM Gen3 s ostatními zařízeními Shelly pro řízení spotřeby energie.

Skriptování

• Plně podporuje skriptování, což vám umožňuje místní ovládání a vlastní funkce.

Řešení

Shelly EM Gen3

Celkové monitorování spotřeby energie

Řízení velkých zátěží pomocí stykačů

Kontrola stavu spotřebičů

Na cestě k významu

Více paměti, více výkonu

Jednotné ovládání pomocí virtuálních komponent

Specifikace

Množství

Hodnota

Fyzické

• Velikost (VxŠxH): 37x42x16 mm / 1,46x1,65x0,63 palce.
• Hmotnost:

  • EM Gen3 - 23 g / 0,81 oz

  • CT 50A - 50 g / 1,76 oz

• Maximální krouticí moment šroubových svorek: 0,4 Nm / 3,5 lbin
• Průřez vodiče: 0,2 až 2,5 mm² / 24 až 14 AWG (plná, laněná a laněná koncovka)
• Délka odizolovaného vodiče: 6 až 7 mm / 0,24 až 0,28 in
• Montáž: Nástěnná konzola, elektrická skříň
• Materiál pláště: plast

Prostředí:

• Okolní pracovní teplota: -20 °C až 40 °C / -5 °F až 105 °F
• Vlhkost: 30 % až 70 % relativní vlhkosti
• Max. nadmořská výška: 2000 m / 6562 ft
• Elektrické napájení
• Napájení: 110 - 240 V~ 50/60 Hz
• Spotřeba energie: < 1.2 W
• Neutrální není potřeba: je potřeba
• Vnější ochrana: 2 A, vypínací charakteristika B nebo C, přerušovací schopnost 6 kA, třída omezení energie 3

Jmenovité hodnoty výstupních obvodů

• Max. spínací napětí: 240 V~
• Maximální spínací proud: 2 A/240 V~

Senzory, měřiče

• Voltmetr (AC): 110-240 V~ 50/60 Hz
• Přesnost voltmetru: ±2%
• Ampérmetr (střídavý proud): 0 - 80A
• Přesnost ampérmetru: ±(2 - 50 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
• Kompatibilní transformátory proudu:

  • CT 50A (součástí balení)

  • CT 80A

• Měřiče výkonu a energie:

  • Činný a zdánlivý výkon

  • Činná a zdánlivá energie

  • Účiník

  • Základní činná a základní jalová energie

• Minimální zatížení při kalibraci mezi kanály: 500 W
• Prahová hodnota bez zátěže: 30 VA na kanál
• Ukládání naměřených dat: Minimálně 10 dní s rozlišením dat 1 min
• Export dat:

  • CSV pro zaznamenané hodnoty PQ

  • Export ve formátu JSON prostřednictvím RPC

• Interní teplotní čidlo: Ano

Rádio

Wi-Fi

• Protokol: 802.11 b/g/n
• Pásmo RF: 2412 - 2472 MHz
• Max. RF výkon: < 20 dBm
• Rozsah: až 30 m v interiéru a 50 m venku
• (V závislosti na místních podmínkách)

Bluetooth

• Protokol: 4.2
• RF pásmo: 2402 - 2480 MHz
• Max. RF výkon: < 4 dBm
• Rozsah: Až 10 m v interiéru a 30 m ve venkovním prostředí (V závislosti na místních podmínkách)

Jednotka mikrokontroléru

• PROCESOR: ESP-Shelly-C38F
• Pamět: 8 MB

Možnosti firmwaru

• Plány: Ano
• Webhooks (akce URL): 20 s 5 adresami URL na jeden háček
• Skriptování: Ano
• MQTT: Ano
• Šifrování: Ano (transportní úroveň)
• Ověřování:  Ano (na úrovni aplikace a transportu)
