Klíčové vlastnosti

• * POZOR! Toto zařízení nemá vestavěné relé. Ovládání stykače je zajištěno pomocí doplňku Shelly Pro Addon připojeného k zařízení Shelly Pro 3EM-3CT63.
• Měření ve 4 kvadrantech
• Montáž na lištu DIN
• Více typů připojení: Třífázové nebo jednofázové instalace
• Připojení proudového transformátoru: Bezkontaktní měření.
• Optická pulzní indikace spotřeby energie
• Hodiny reálného času: Uložená data uchovávají správné časové značky i v případě přerušení internetového připojení. ***
• Záznamy dat: Až 60 dní dat uložených v zařízení pro pozdější vyhledání.
• Externí ovládání stykače: Zátěže lze ovládat na základě automatizace zařízení nebo skriptů. K dispozici s přídavným zařízením Shelly 3EM Switch Add-on.
• Připraveno pro fotovoltaiku
• Podporuje komunikaci KNXnet / IP

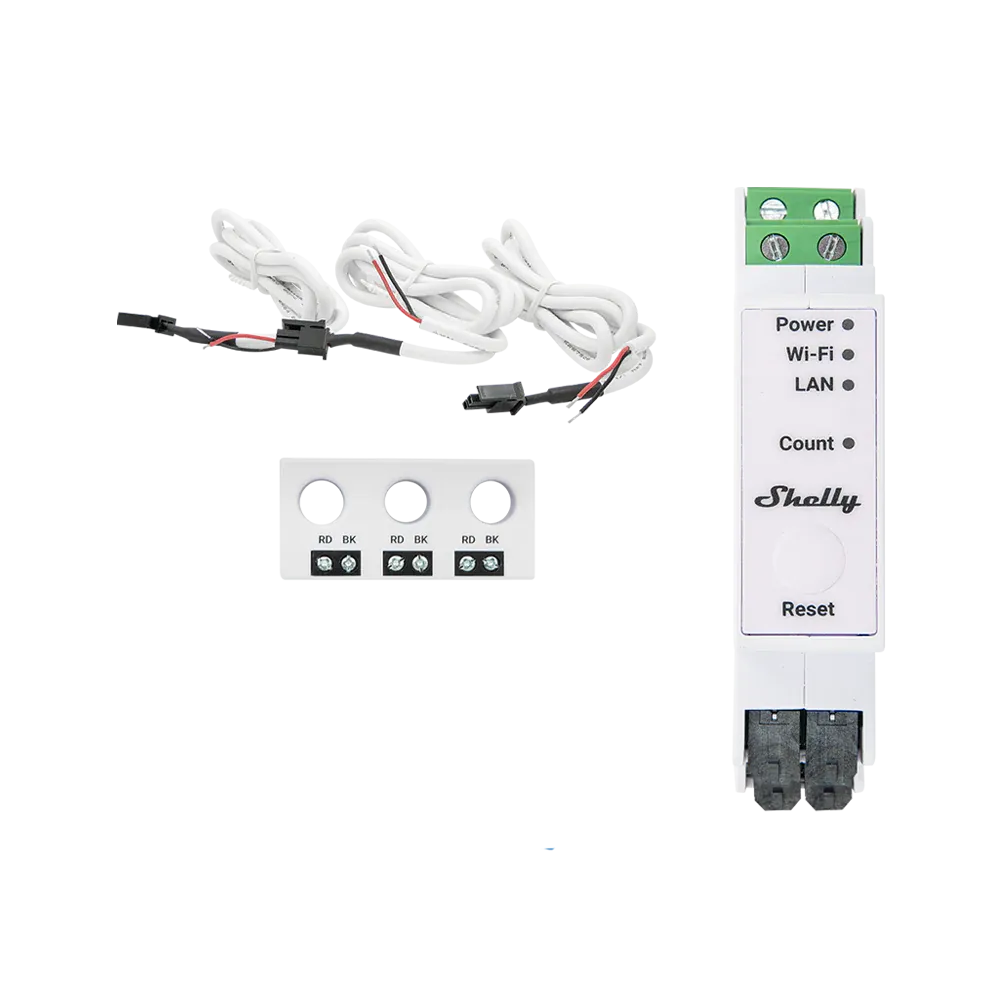

Shelly Pro 3EM-3CT63 (přístroj) je jednofázový nebo třífázový elektroměr s možností montáže na lištu DIN. Vylepšený o veškerou flexibilitu firmwaru generace 2 a možnost připojení k síti LAN poskytuje profesionálním integrátorům další možnosti řešení pro koncové zákazníky. Může pracovat samostatně v místní síti LAN a/nebo síti Wi-Fi, nebo jej lze provozovat také prostřednictvím cloudových služeb domácí automatizace přes Modbus, MQTT, HTTP a WebSocket. Všechna příchozí připojení podporují TLS.

Zařízení hlásí kumulovanou energii a okamžité napětí, proud, činný a zdánlivý výkon pro jednotlivé fáze/kanály v reálném čase. Ukládá data do nevolatilní paměti, která lze načítat po dobu až 60 dnů v 1minutových intervalech.

Zařízení je vybaveno hodinami reálného času, které udržují správný čas v případě ztráty spojení se serverem SNTP.

K zařízení Shelly Pro 3EM-3CT63 může uživatel přistupovat, nastavovat a monitorovat jej na dálku, stejně tak může zařízení přistupovat a komunikovat s automatizačním systémem, pokud jsou ve stejné síťové infrastruktuře.

Zařízení má vestavěné webové rozhraní, které lze použít ke sledování a ovládání zařízení a k úpravě jeho nastavení.

⚠POZNÁMKA: Zařízení nemá vestavěné relé. Ovládání stykače je zajištěno pomocí přídavného spínače Shelly Pro 3EM připojeného k zařízení Shelly Pro 3EM-3CT63.

PROČ SHELLY PRO 3EM-3CT63?

Profesionální inteligentní měřič

Shelly Pro 3EM-3CT63 hlásí kumulovanou energii i okamžité napětí, proud, činný a zdánlivý výkon na fázi/kanál v reálném čase. Ukládá data do nevolatilní paměti, která lze načítat po dobu až 60 dnů v 1minutových intervalech. Je vybaven hodinami reálného času, které udržují správný čas, pokud dojde ke ztrátě spojení se serverem SNTP.

PROČ 3CT63?

Měření s jistotou

Shelly Pro 3EM se dodává se speciálně navrženým třífázovým transformátorem proudu Shelly. Tento malý, ale výkonný CT měří až 63 A, takže je ideální pro přesné monitorování energie. Snadno se instaluje na lištu DIN, čímž šetří místo ve vašem elektrickém rozvaděči. Díky konstrukci od společnosti Shelly získáte spolehlivý výkon a jednoduchou správu energie.

Připojení LAN, Wi-Fi a Bluetooth

Připojení k síti LAN pro vysokou bezpečnost a spolehlivost. Současné použití Wi-Fi a LAN, jako záloha v případě potřeby.

Čtyřkvadrantové měření

Měření kapacitních a induktivních typů zátěže aktivních importovaných a exportovaných energií.

Třída přesnosti B (aktivní energie)

Shelly Pro EM-50 má přesnost měření 1 %.

Měření energie

Monitoruje jednofázové elektrické systémy s až 3 body současně. Rychlá oznámení a ukládání nejméně 60denních záznamů po 1 minutě.

Podpora MODBUS

Umožňuje snadné a rychlé nasazení ve stávajících průmyslových instalacích.

Funkce skriptování

Shelly Pro 3PM plně podporuje skriptování mjS, což umožňuje vytvářet další funkce a vlastnosti.

Případy použití pro váš podnik

Energetický management komerčních budov

U velkých komerčních budov může Shelly Pro 3EM-3CT63 monitorovat spotřebu energie v různých patrech nebo odděleních. To umožňuje správcům budov přesněji rozdělovat náklady na energii, identifikovat plýtvání energií a zavádět strategie pro zlepšení celkové energetické účinnosti.

Monitorování a optimalizace spotřeby energie v továrně

Ve výrobním závodě lze Shelly Pro 3EM-3CT63 použít k monitorování spotřeby energie těžkých strojů v různých fázích. Sledováním spotřeby v reálném čase můžete identifikovat neefektivitu a snížit provozní náklady optimalizací spotřeby energie v době špičky a mimo špičku.

Řízení spotřeby energie ve skladu

Jste-li majitelem prodejny, můžete Shelly Pro 3EM-3CT63 použít ke sledování spotřeby energie klíčových systémů, jako je osvětlení, HVAC a chladicí jednotky. Sledováním spotřeby energie těchto systémů v reálném čase mohou majitelé prodejen zjistit, kdy a kde dochází k plýtvání energií - například ponechání rozsvícených světel po pracovní době nebo neefektivní provoz systémů HVAC. To umožňuje lepší kontrolu nad provozními náklady, pomáhá při snižování účtů za energii a podporuje udržitelné obchodní postupy snížením celkové spotřeby energie.

Případy použití pro vaši domácnost

Monitorování nabíjení elektrických vozidel (EV)

Sledujte spotřebu energie nabíječky elektromobilů v reálném čase. Shelly Pro 3EM s třífázovým transformátorem proudu (3CT63) dokáže sledovat, kolik energie vaše nabíječka EV spotřebuje, a pomáhá vám tak řídit a optimalizovat spotřebu energie, čímž zajišťuje, že vaše domácnost zůstane v rámci svého energetického rozpočtu.

Řízení solární energie

Pokud je váš dům vybaven solárními panely, Shelly Pro 3EM-3CT63 může měřit energii vyrobenou solárním systémem i energii spotřebovanou ze sítě. To pomáhá při optimalizaci využití energie, čímž je zajištěno maximální využití solární energie a snížení závislosti na energii ze sítě.

Monitorování energie v celém domě

Pomocí softwaru Shelly Pro 3EM-3CT63 můžete monitorovat spotřebu energie v celém domě. Sledováním spotřeby ve všech třech fázích můžete zjistit, které spotřebiče nebo systémy spotřebovávají nejvíce energie, což vám umožní přijímat informovaná rozhodnutí ke snížení nákladů na energii a zvýšení účinnosti.

Specifikace

Fyzická stránka

• Velikost (VxŠxH):

  • Shelly Pro 3EM-3CT63: 94x19x69 mm

  • Shelly 3CT63: 14x54x26 mm

• Hmotnost:

  • Shelly Pro 3EM-3CT63: 62 g

  • Shelly 3CT63: 32 g

• Maximální krouticí moment šroubových svorek: 0,4 Nm / 3,5 lbin
• Průřez vodiče:

  • Shelly Pro 3EM-3CT63: 0,5 až 2,5 mm² / 20 až 14 AWG

  • Shelly 3CT63: 0,2 až 2,5 mm² / 24 až 14 AWG (plná, laněná a zaváděcí koncovka)

• Délka odizolovaného vodiče: 6 až 7 mm / 0,24 až 0,28 in
• Montáž:

  • Shelly Pro 3EM-3CT63: Montáž: na lištu DIN

  • Shelly 3CT63: Volně stojící na fázových vodičích

Životní prostředí:

• Okolní pracovní teplota: -20°C až 40°C
• Vlhkost: 30% až 70% relativní vlhkosti
• Max. nadmořská výška: 2000 m

Elektrické napájení

• Napájení: 100-260 V~ 50/60 Hz
• Spotřeba energie: < 3 W
• Vnější ochrana: Vypínací charakteristika B nebo C,
  • max. 16 A max. jmenovitý proud,
  • min. 6 kA přerušovací schopnost,
  • třída omezení energie 3
• Elektrická pevnost Shelly 3CT63: 1000 V~, 60 s

Senzory, měřiče

• Snímač vnitřní teploty: Ano
• Voltmetr (střídavý proud): 100 - 260 V
• Přesnost voltmetru: ±1 %
• Ampérmetr (střídavý proud): 0 - 63 A
• Přesnost ampérmetru: ±(2 - 63 A), ±2 % (1 - 2 A), ±5 % (0 - 1 A)
• Kompatibilní transformátory proudu: 3CT63
• Měřiče výkonu a energie:

  • Činný a zdánlivý výkon

  • Činná a zdánlivá energie

  • Účiník

  • Základní činná a základní jalová energie

• Minimální zatížení při kalibraci mezi kanály: 500 W na kanál
• Prahová hodnota bez zátěže: 30 VA na kanál
• Ukládání naměřených dat: Minimálně 60 dní s rozlišením dat 1 min
• Export dat:

  • CSV pro zaznamenané hodnoty PQ

  • Export ve formátu JSON prostřednictvím RPC

Rádio

Wi-Fi

• Protokol: 802.11 b/g/n
• RF pásmo: 2400 - 2495 MHz
• Max. RF výkon: < 20 dBm
• Dosah: až 30 m v interiéru a 50 m ve venkovním prostředí (V závislosti na místních podmínkách)

Bluetooth

• Protokol: 4.2
• RF pásmo: 2400 - 2483,5 MHz
• Max. RF výkon: < 4 dBm
• Dosah:  Až 10 m v interiéru a 30 m ve venkovním prostředí (V závislosti na místních podmínkách)

Jednotka mikrokontroléru

• CPU: ESP32-D0WDQ6
• Flash: 16 MB

Možnosti firmwaru

• Webhooks (akce URL): 20 s 5 adresami URL na webhook
• Skriptování: Ano
• MQTT: Ano
• Skriptování: Ano:
• Šifrování:  Ano:
