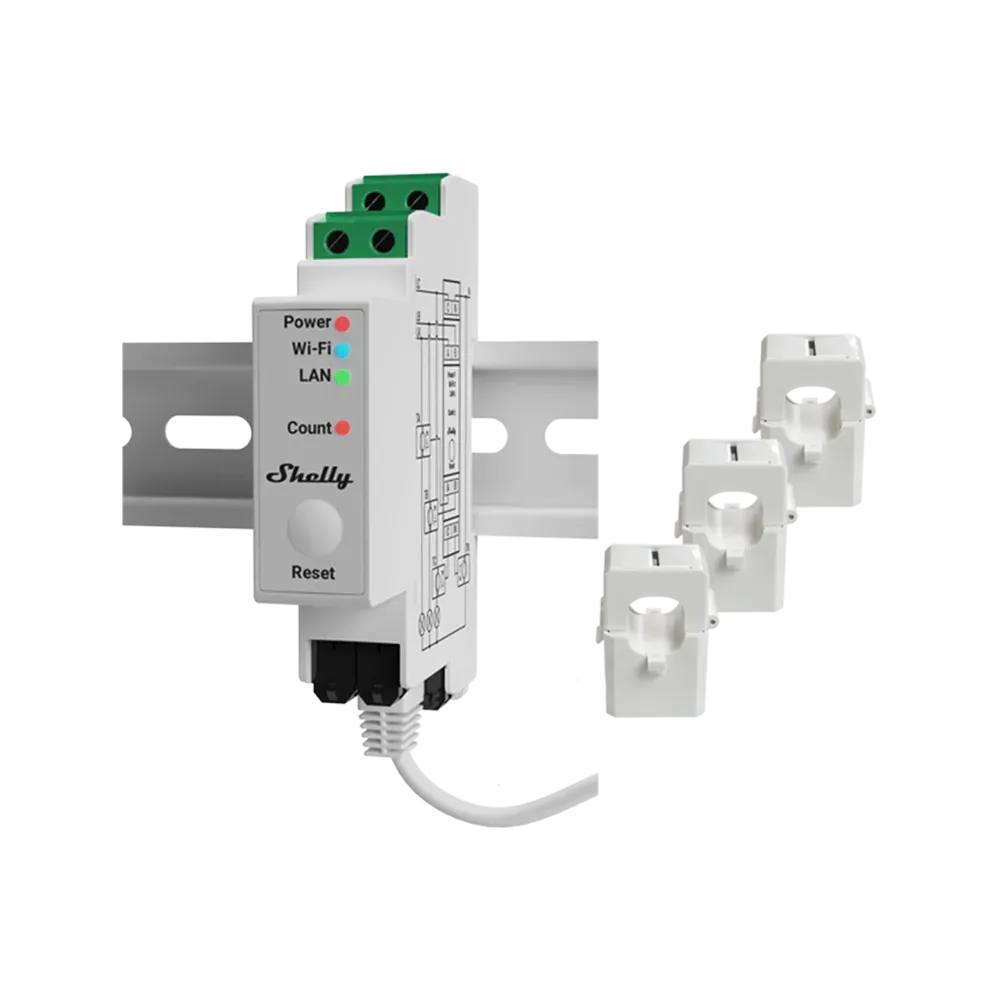

Jednofázový nebo třífázový elektroměr nové generace pro montáž na DIN lištu s třífázovými proudovými transformátory 3×120 A.

Hlavní vlastnosti

• Může měřit až 120 A na fázi a na nulovému vodiči
• Možnost aktualizace na verzi New Matter* *Dostupné po aktualizaci na nejnovější firmware
• Čtyřkvadrantové měření s více typy připojení
• Třída přesnosti B pro aktivní energii (v souladu s normou IEC 62053-21 na základě testů výrobce)
• Připraveno pro fotovoltaiku
• Detekce chyby pořadí fází (volitelně)
• Optická pulzní indikace spotřeby energie
• Přesnost měření do 1 %
• Ukládá data do energeticky nezávislé paměti, z níž lze data načíst až po dobu 60 dnů v minutových intervalech
• Balení obsahuje 3 kusy proudových transformátorů 120 A

Proč Shelly Pro 3EM?
Třífázový elektroměr nové generace
Shelly Pro 3EM je třífázový elektroměr s možností montáže na lištu DIN, ovládaný přes Wi-Fi a vybavený připojením Wi-Fi, Bluetooth a LAN. Díky přesnosti měření aktivní energie 1 % lze Shelly Pro 3EM použít k individuálnímu monitorování spotřeby jakýchkoli domácích spotřebičů, elektrických obvodů a kancelářského vybavení. Nabízí 60denní historii dat uloženou přímo v zařízení s rozlišením 1 minuta pro každou fázi. Funkce skriptování navíc umožňují provádění složitých scénářů a poskytují širší možnosti monitorování.

Řešení

Shelly PRO 3EM 120A v2

Průmyslové instalace
Shelly Pro 3EM přináší podporu protokolu MODBUS pro napětí, proud, výkon a energii. Můžete přesně měřit svou spotřebu energie a okamžité hodnoty napětí, proudu a výkonu. Naše nová platforma firmwaru umožňuje vlastní implementaci, která dokáže odesílat zprávy do vaší infrastruktury v intervalu až 100 ms.

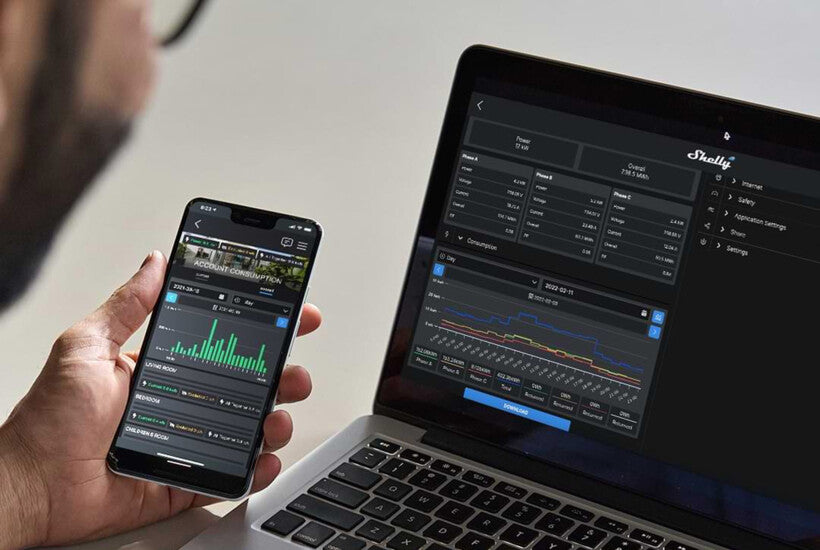

Obousměrné monitorování spotřeby energie
Sledujte svou domácnost, kancelář nebo továrnu a vyhněte se dodatečným výdajům či poklesům napětí, které mohou poškodit vaše spotřebiče a zařízení. Shelly Pro 3EM dokáže vypočítat obousměrnou spotřebu: vyrobenou a spotřebovanou energii pro každou ze tří fází. Zařízení lze nakonfigurovat tak, aby měřilo tři samostatné obvody jednofázového elektrického systému. Sledujte kvalitu vaší elektrické sítě z hlediska činného výkonu, jalového výkonu, napětí a účiníku.

Lokální ovládání
Díky skriptovacím funkcím a webhookům zařízení Shelly Pro 3EM můžete nyní snadno ovládat další zařízení Shelly nebo Wi-Fi ve vaší místní síti. Využijte tyto možnosti k nastavení přesných parametrů pro vytápění, chlazení nebo nabíjení elektromobilů na základě výroby fotovoltaických panelů a nechte svá zařízení automaticky omezovat spotřebu energie. Vše funguje bez využití cloudu.

Technické parametry

Fyzické

• Rozměry(V × Š × H): 94 × 19 × 69 ±0,5 mm
• Hmotnost: 62 ±1 g
• Upevnění: DIN lišta
• Maximální utahovací moment šroubových svorek: 0,4 Nm / 4,43 lbin
• Průřez vodiče: 0,5 až 2,5 mm² / 20 až 14 AWG (plné, lankové a svorky typu „bootlace“)
• Délka odizolovaného vodiče: 6 až 7 mm

Provozní podmínky

• Okolní teplota: -20 °C až 40 °C
• Vlhkost: 30 % až 70 % relativní vlhkosti
• Max. nadmořská výška: 2000 m

Elektrické parametry

• Napájecí napětí střídavé: 100–260 V, 50/60 Hz
• Napájecí napětí DC: N/A
• Příkon: < 3 W
• Vnější ochrana: Charakteristika vypínání B nebo C, jmenovitý proud max. 16 A, vypínací schopnost min. 6 kA, třída omezení energie 3

Senzory, měřiče

• Snímač vnitřní teploty: Ano
• Voltmetry (efektivní hodnota pro každou fázi): 100–260 V
• Přesnost voltmetrů: ±1 %
• Ampermetry (efektivní hodnota přes proudový transformátor pro každou fázi a nulový vodič): 0–120 A
• Kompatibilní proudové transformátory: CT 120 A
• Přesnost ampérmetrů: ±1 % (2–120 A), ±2 % (1–2 A), ±5 % (0–1 A)
• Měřiče výkonu a energie: činný a zdánlivý výkon; činná a zdánlivá energie; účiník; základní činná a základní jalová energie
• Minimální zátěž pro kalibraci mezi kanály: 500 W na kanál
• Prahová hodnota bez zátěže: 30 VA na kanál
• Ukládání naměřených dat: minimálně 45 dní s rozlišením dat 1 minuta
• Export dat: CSV pro zaznamenané hodnoty kvality energie; export ve formátu JSON přes RPC

Rádio

• Vysokofrekvenční pásmo: 2400–2495 MHz
• Max. RF výkon: < 20 dBm
• Protokol Wi-Fi: 802.11 b/g/n
• Dosah Wi-Fi: Až 30 m / 100 ft v interiéru a 50 m / 160 ft venku (v závislosti na místních podmínkách)
• Protokol Bluetooth: 4.2
• Dosah Bluetooth: až 10 m / 33 ft v interiéru a 30 m / 100 ft venku (v závislosti na místních podmínkách)

MCU

• Procesor: ESP32-D0WDQ6
• Flash: 16 MB

Možnosti firmwaru

• Webhooky (akce URL): 20 s 5 URL adresami na jeden webhook
• Skriptování: Ano
• MQTT: Ano
• CoAP: Ne
