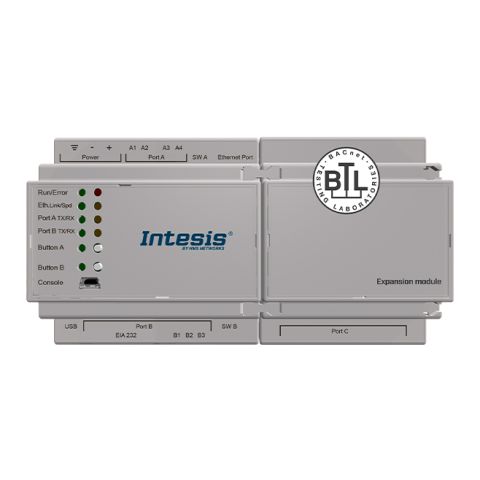

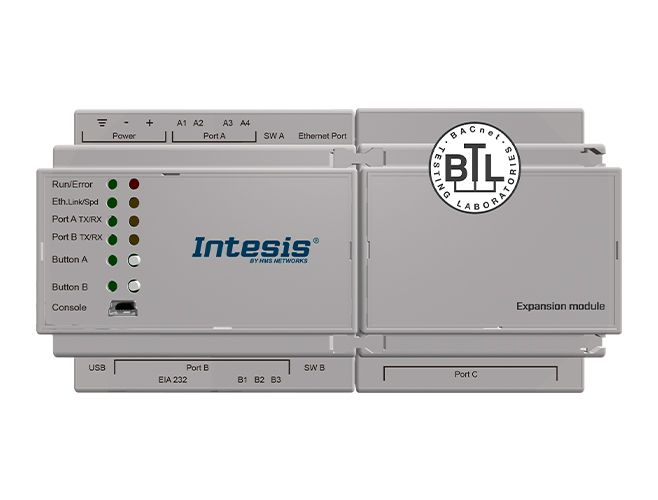

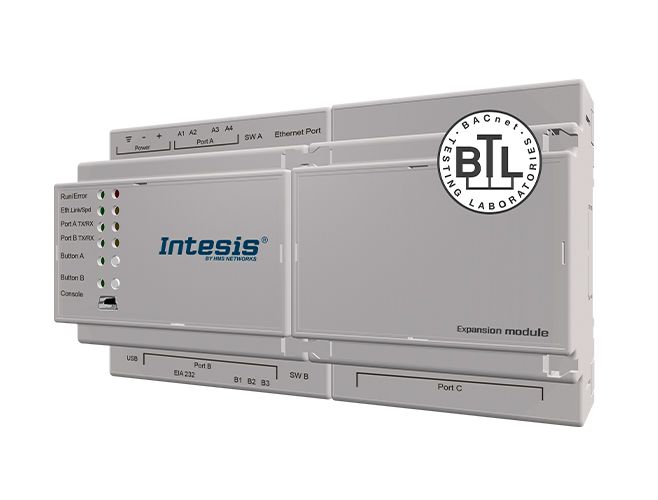

Intesis BACnet-EtherNet/IP brána umožňuje bezproblémové propojení PLC/BMS systémů a jejich připojených zařízení mezi BACnet/IP a MS/TP řídicími systémy a EtherNet/IP sítěmi. Na straně BACnet funguje brána jako BACnet server a na straně EtherNet/IP jako EtherNet/IP adaptér. Konfigurace se provádí pomocí nástroje Intesis MAPS.

Funkce a výhody

• Podpora BACnet/IP nebo BACnet MS/TP serveru
  Podporovány jsou připojení BACnet/IP (přes Ethernet) nebo BACnet MS/TP (přes EIA-485) jako server.

• Pokročilé funkce BACnet – kalendáře, časové plány, trendové záznamy a další
  K dispozici jsou pokročilé funkce BACnet jako kalendáře, plánovače a trendové logy.

• EtherNet/IP adaptér (technologie Anybus)
  Brána využívá Ethernet/IP Anybus technologii s oceněným NP40 síťovým procesorem.

• Ovládání a dohled přes EtherNet/IP skenery
  Brána funguje jako EtherNet/IP adaptér, který může být monitorován a řízen EtherNet/IP skenery.

• Automatické aktualizace konfiguračního nástroje a firmware
  Intesis MAPS i firmware brány mohou být automaticky aktualizovány.

Technické specifikace

• Tlačítka: Odesílání Broadcast I-Am zprávy

• LED indikátory: Stav brány a komunikace

• DIP & otočné přepínače: Konfigurace sériového portu EIA-485

• Baterie: Lithiová knoflíková baterie s oxidem manganičitým

• Konektory / vstupy / výstupy: Napájení, EIA-485, Ethernet, USB konzolový port, USB pro ukládání dat, EIA-232, EtherNet/IP RJ-45

• Obsahuje baterii: Ano

Obsah balení

• Intesis Gateway

• Instalační manuál

• Konfigurační USB kabel

Není součástí dodávky: Napájecí zdroj

Rozměry a hmotnost

• Rozměry (š × v × h): 160 × 130 × 100 mm

• Hmotnost netto: 289 g

• Rozměry balení (š × v × h): 197 × 85 × 120 mm

• Hmotnost balení: 451 g

Montáž a napájení

• Montáž: Na DIN lištu (držák součástí)

• Spotřeba energie: 4,4 W

• Napájecí konektor: 3pólový

Provozní podmínky

• Provozní teplota: 0 °C až 60 °C

• Skladovací teplota: -30 °C až 60 °C

• Materiál krytu: Plast

• Materiál balení: Karton

• Záruka: 3 roky

• Kapacita: Až 1200 bodů

• Instalační podmínky: Brána je určena k montáži uvnitř rozvaděče. Pokud je umístěna mimo rozvaděč, je nutné chránit ji proti elektrostatickému výboji a dodržovat antistatická opatření při manipulaci.

Konfigurace

• Nástroj: Intesis MAPS

Identifikace produktu

• Číslo položky: INBACEIP1K20000

• ECCN: EAR99

• Dvojí použití: Ne

• Země původu: Španělsko

• Značka: Intesis

• HS kód: 8517620000

Certifikace

• CE: Ano

• UL: Ano

• Kategorie WEEE: IT a telekomunikační zařízení

• ETIM klasifikace: EC001604

• UKPSTI: Ano

• ODVA: Ano

• CB: Ano

• BTL: Ano

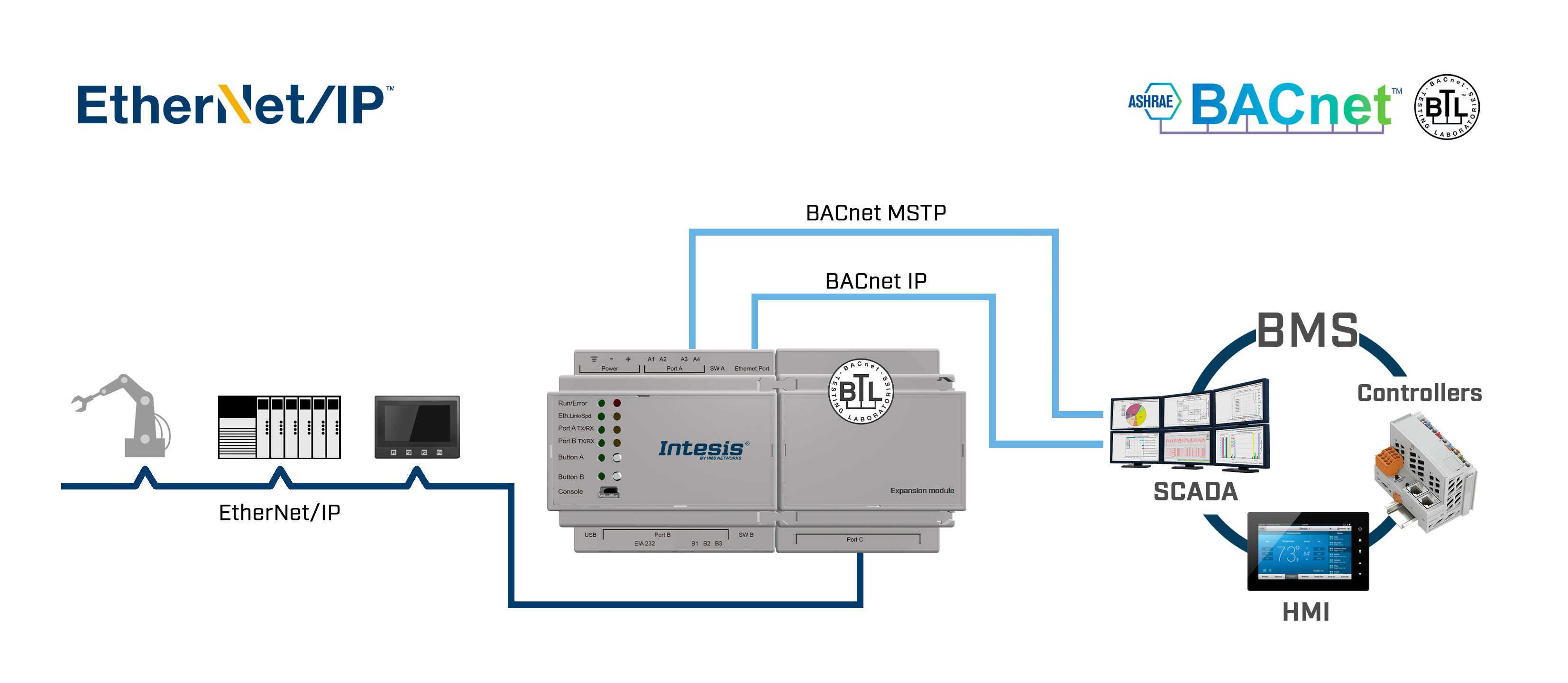

Příklad použití
