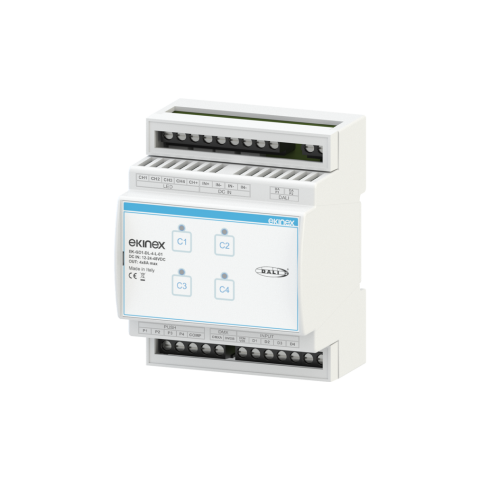

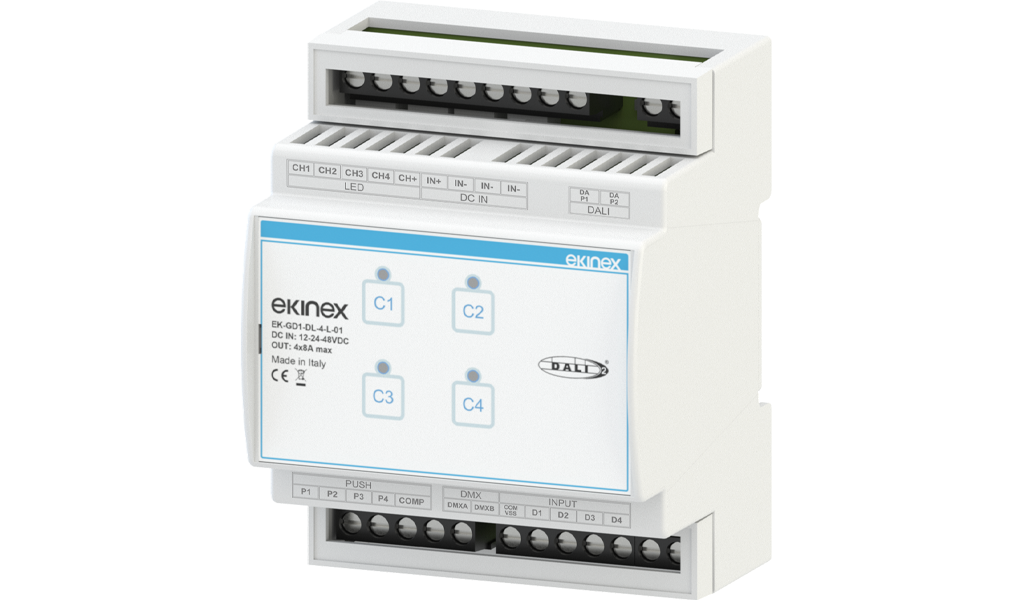

Standardní 4kanálový stmívač EKGD1-DL-4-L-01 DALI 2 je napájen napětím 12/24/48 Vdc, disponuje stmíváním PWM bez blikání a umožňuje regulaci jasu, dynamické bílé (TW) a barev RGBW (DT6 a DT8) u nízkonapěťových LED diod. Vstupy jsou typu sběrnice DALI 2 a vyhovují normě IEC 62386. Nastavení provozního režimu se provádí pomocí lokálního přepínače DIP.

Technické údaje

Vstupy

• Konstantní vstupní napětí: 12 / 24 / 48 Vdc
• Napájecí napětí: 8 až 53 Vdc

Výstupy

• Počet výstupů: 4
• Výstupní napětí PWM: 12/24/48 Vdc
• Typ zátěže: jednobarevná, Tunable White, RGB, RGBW
• Výstupní proud: 0 A až 8 A na kanál
• Výstupní proud v jednokanálovém režimu od 0 A do 32 A (1536 W při 48 Vdc)
• Jmenovitý výkon na výstup při 12 V DC: 96 W
• Jmenovitý výkon na výstup při 24 V DC: 192 W
• Jmenovitý výkon na výstup při 48 V DC: 384 W

Ovládání

• Typy ovládání: DALI2, DT6, DT8, 0–10 V / 1–10 V, PUSH, lineární potenciometr, spínač, senzor, fázové stmívání, DMX512A-RDM, BLE

Graf znázorňuje jev blikání v závislosti na frekvenci, měřený v celém rozsahu stmívání. Výsledky ukazují zónu s nízkým rizikem (žlutá) a zónu bez pozorovatelného účinku (zelená). Definováno normou IEEE 1789-20156.
