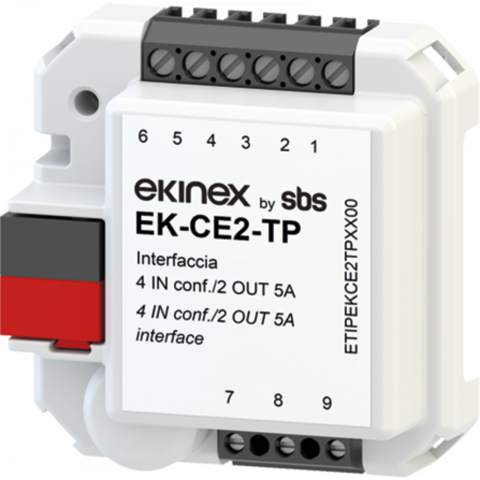

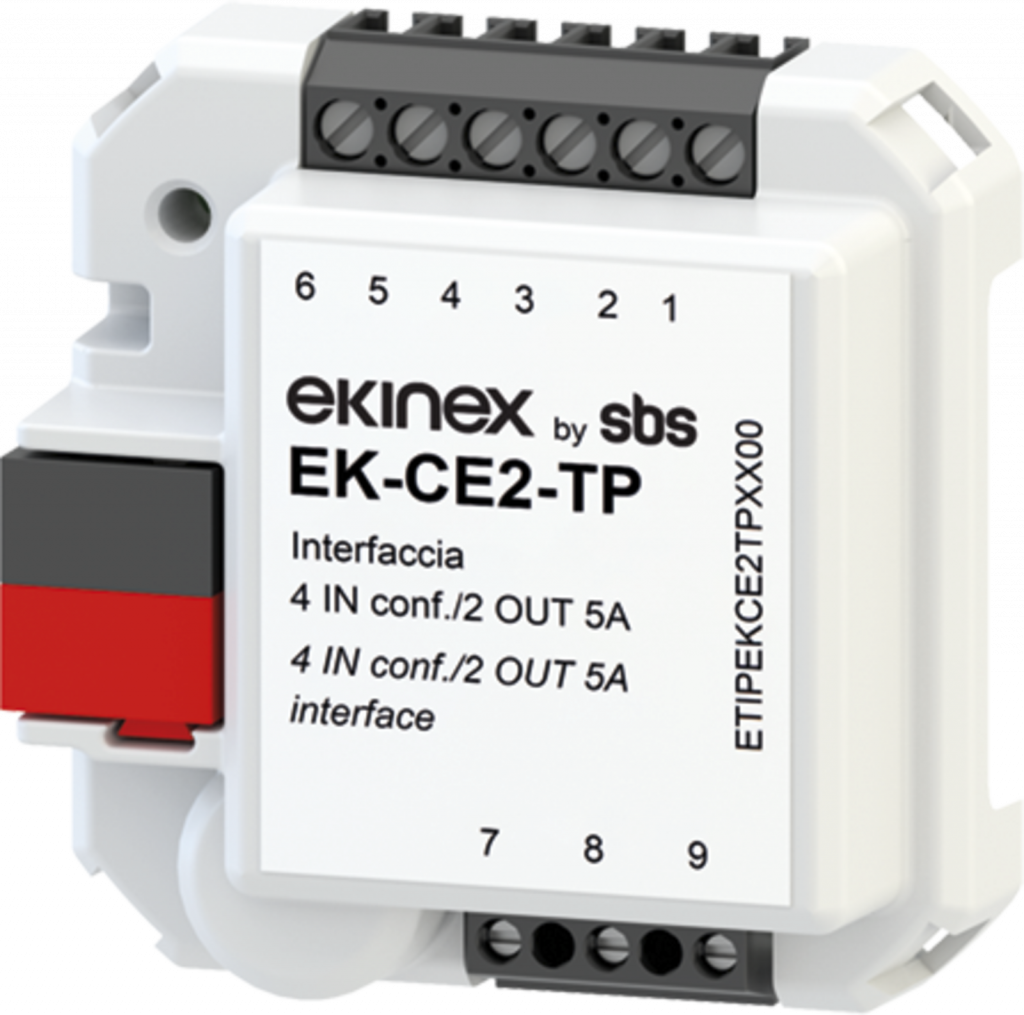

Ekinex® univerzální rozhraní EK-CE2-TP je zařízení KNX, které lze použít jako vstupní a/nebo výstupní modul. Zařízení je vybaveno:

• 4 vstupy pro připojení KNX sběrnice ke spínačům, tlačítkům nebo klasickým senzorům (které obvykle nekomunikují po sběrnici KNX) nebo k binárním signálům z jiných zařízení za účelem ovládání funkcí KNX sběrnice. Jeden vstup lze navíc nakonfigurovat jako analogový pro připojení NTC teplotního senzoru (10 kΩ při 25 °C);

• 2 reléovými výstupy 5 A, které lze použít k ovládání elektrických zátěží (nezávisle) nebo spárovaně pro ovládání žaluzií a rolet.

Napětí pro snímání vstupů je dodáváno přímo ze zařízení. Zařízení obsahuje komunikační modul KNX sběrnice a je určeno pro montáž do instalační krabice nebo na standardní DIN lištu 35 mm. Zařízení je napájeno přímo ze sběrnice KNX a nevyžaduje žádné pomocné napájení.

Napájení

• Napájení 30 V DC přes KNX sběrnici

• Odběr proudu ze sběrnice: < 10 mA

Obsah balení

Součástí dodávky je svorkovnice pro připojení ke sběrnici. NTC teplotní senzory (viz strana 231) pro kanály nastavené jako [AI] je nutné objednat zvlášť.

Příslušenství

• Držák pro montáž na standardní DIN lištu 35 mm (kód EK-SMG-35)

• Pružina pro zaklapnutí na zadní stranu nástěnných zařízení Ekinex® (kód EK-MAR-...)
  Příslušenství je nutné objednat zvlášť.

Funkce / Vlastnosti

• Plastové pouzdro

• Programovací tlačítko a LED na krytu

• Připojení ke sběrnici pomocí KNX svorkovnice

• Šroubové svorky pro připojení vstupů a výstupů

• Stupeň krytí IP20 (po instalaci)

• Hmotnost: 35 g

Konfigurace a uvedení do provozu

Podrobný popis parametrů naleznete v aplikační příručce zařízení. Konfigurace a uvedení do provozu vyžadují ETS5 verze 2.0 nebo vyšší. Aplikační program ETS: APEKCE2TP##.knxprod (## = verze).
