Kompaktní zařízení s podporou Wi-Fi a Bluetooth napájené přes USB-C, které se připojuje k různým senzorům a nízkonapěťovým periferiím za účelem monitorování a řízení teploty, vlhkosti, napětí a digitálních vstupů a výstupů.

Hlavní vlastnosti

• Duální konektivita: Wi-Fi a Bluetooth pro všestrannou komunikaci
• Napájení přes USB-C pro bezpečnou a snadnou instalaci s napětím 5 V v jakémkoli prostředí
• Integrován Bluetooth pro komunikaci s okolními zařízeními
• Funkce Shelly Gen3 s lokálními akcemi, skriptováním a virtuálními komponenty pro plnou automatizaci řízení
• Čtečka senzorů pro měření teploty, vlhkosti a údajů o prostředí s ukládáním dat do cloudu a statistikami
• Pokročilá automatizace a integrace prostřednictvím protokolů MQTT, WebSocket, HTTP a virtuálních zařízení
• Rozšiřitelná konstrukce pomocí doplňků pro digitální I/O, analogové snímání a vysoce přesné měření napětí
• Konfigurovatelné režimy periferií podporující širokou škálu externích modulů a rozšíření
• Vysoce přesné analogové měření pro snímání stejnosměrných napětí až do 30 V pomocí externího doplňku
• Tři konfigurovatelné digitální vstupy a výstupy pro přímé řízení na logické úrovni a propojení se systémem

The Pill – lék na vše, co potřebuje automatizaci

Už žádné složité instalace, stačí jej zapojit a nechat pracovat. Zařízení Pill od společnosti Shelly přináší ovládání a automatizaci tam, kam se jiné zařízení nevejde, a propojuje vaše senzory a periferní zařízení s chytrou minimalistickou přesností. Je napájeno přes USB-C a navrženo pro použití s nízkým napětím. Přináší automatizaci, monitorování a funkčnost brány Bluetooth v co nejmenším provedení. Jakmile ho uvidíte, hned budete vědět, že ho potřebujete!

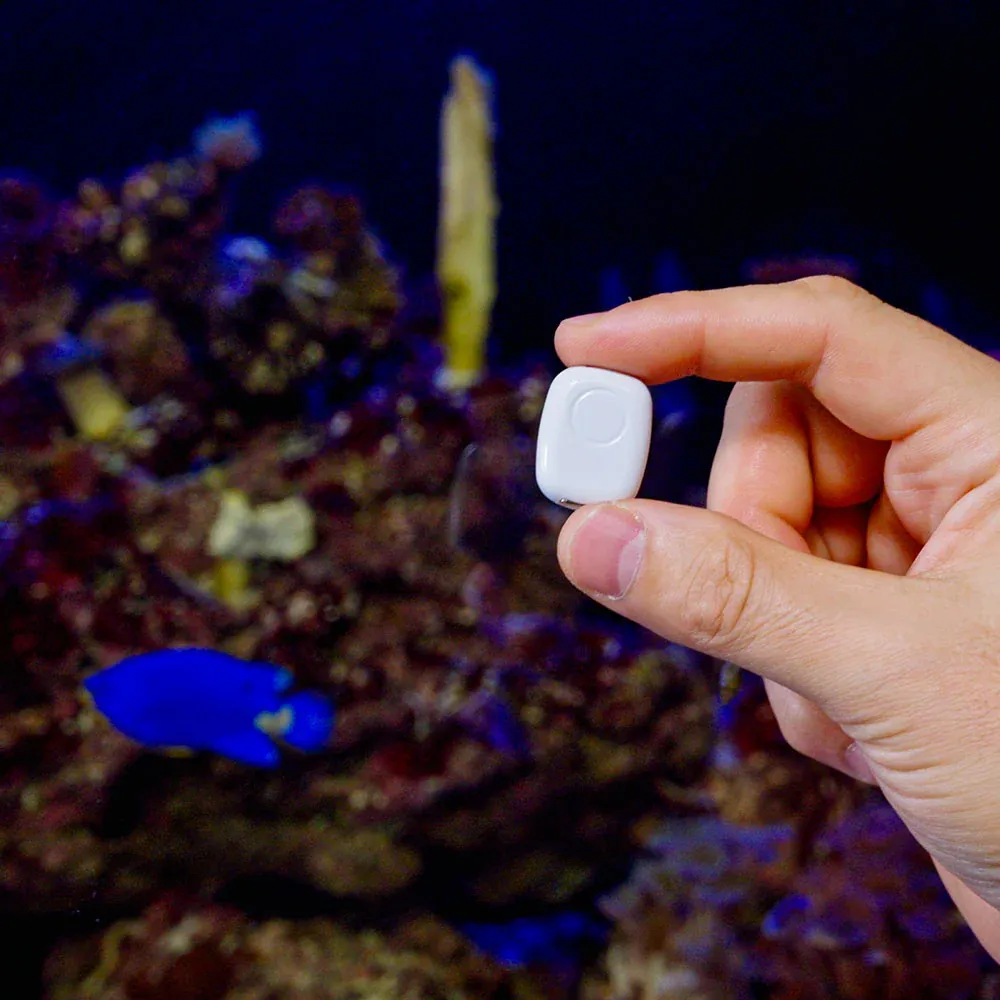

Extrémně malé a lehké zařízení

• Díky kompaktním rozměrům jej můžete namontovat do skříní, za panely nebo integrovat do jiných zařízení.

Monitorování teploty typu „plug-and-play“

• Zjednodušte snímání teploty a vlhkosti pomocí senzorů DS18B20 a DHT22 bez složitého zapojování nebo dalších rozbočovačů.

Funguje jako brána Bluetooth

• Použijte The Pill od Shelly jako další řídící jednotku pro všechna zařízení řady Shelly BLU.

Podpora více typů vstupů a výstupů

• Využijte až tři nezávisle konfigurovatelné vstupy nebo výstupy na logické úrovni a rozsahy napětí pro všestrannou integraci.

Řízení stejnosměrných zátěží

• Ovládejte dvě nezávislé stejnosměrné zátěže až do 30 V/300 mA pomocí externího doplňku SSR pro spolehlivé spínání při nízkém napětí v automatizačních sestavách.

Monitorování analogových senzorů

• Připojte analogové senzory s rozsahem 0–5 V pro přesné měření osvětlení, vlhkosti půdy a dalších parametrů prostředí a vylepšete tak možnosti automatizace pomocí externího doplňku.

Napájení přes USB-C

• Šetřete energii a umožněte nízkonapěťové monitorování prostředí díky kompaktnímu designu vhodnému pro nepřetržitý provoz. Žádná vysoká spotřeba energie.

Všestranné zařízení

• Používejte jej jako samostatné řešení nebo jako součást většího systému na platformách třetích stran. Žádný nepořádek s hardwarem ani složitá instalace.

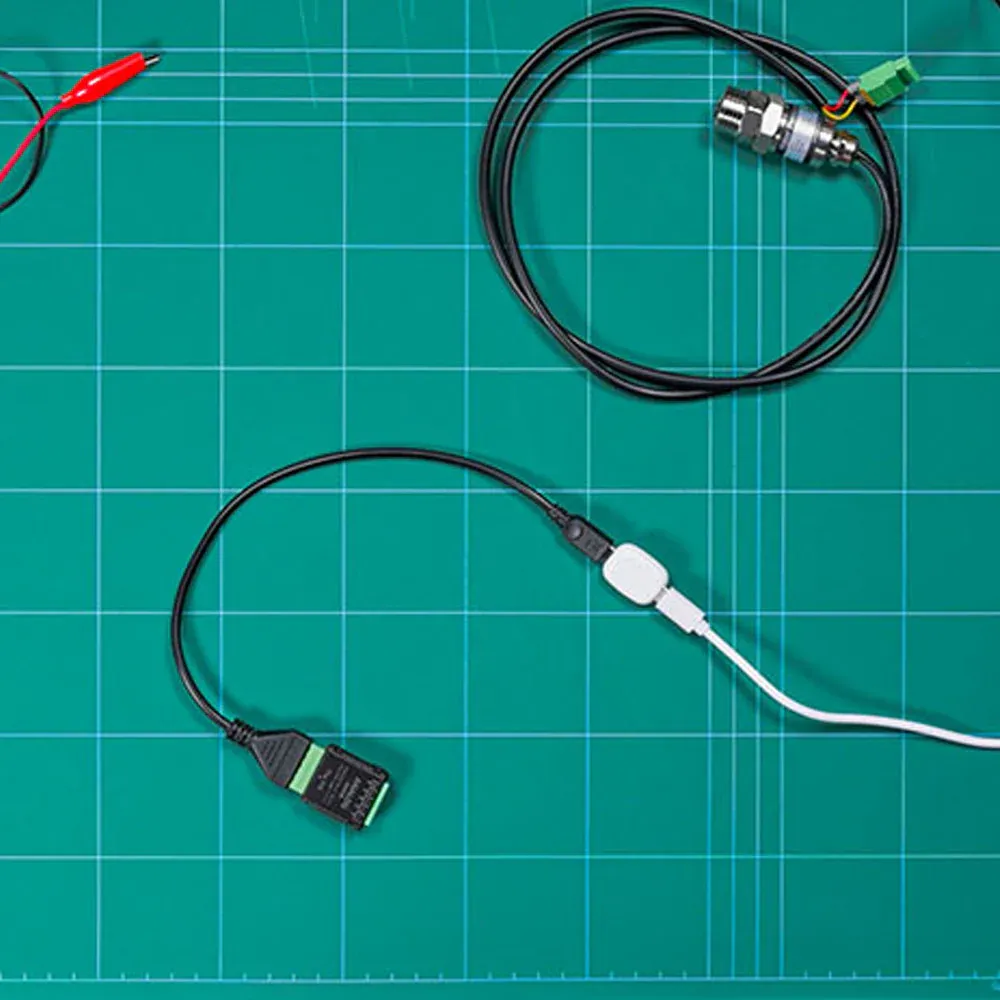

Kompatibilita s periferními doplňky

• Rozšiřte integrační a řídicí schopnosti zařízení The Pill od Shelly pomocí periferních doplňků pro digitální vstupy, výstupy a analogové snímání.

Propojení periferních zařízení s domácí automatizací

• Umožněte zařízení The Pill by Shelly připojit periferní zařízení k vaší platformě domácí automatizace a rozšířit tak možnosti systému a jeho ovládání.

Řešení

The Pill od Shelly

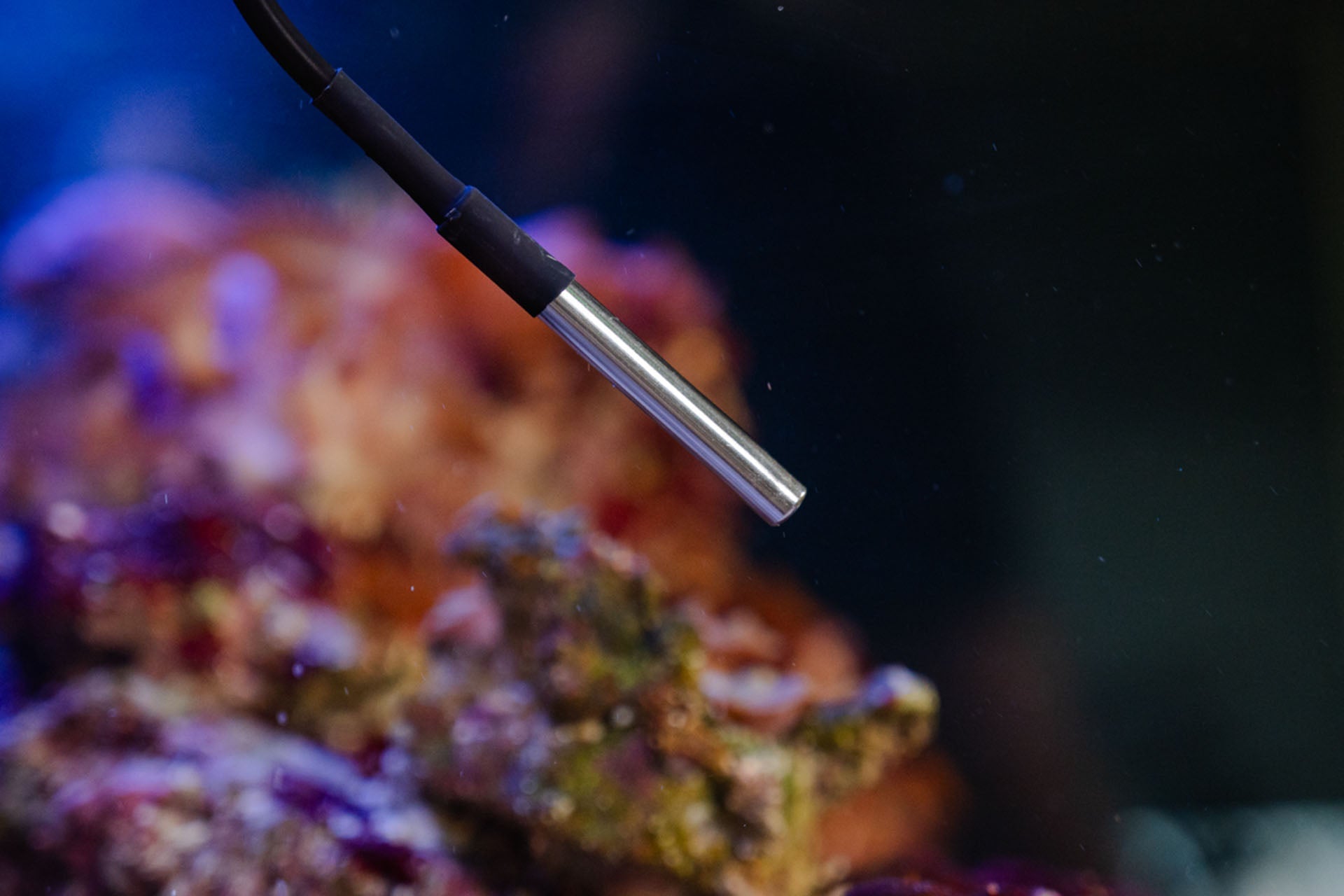

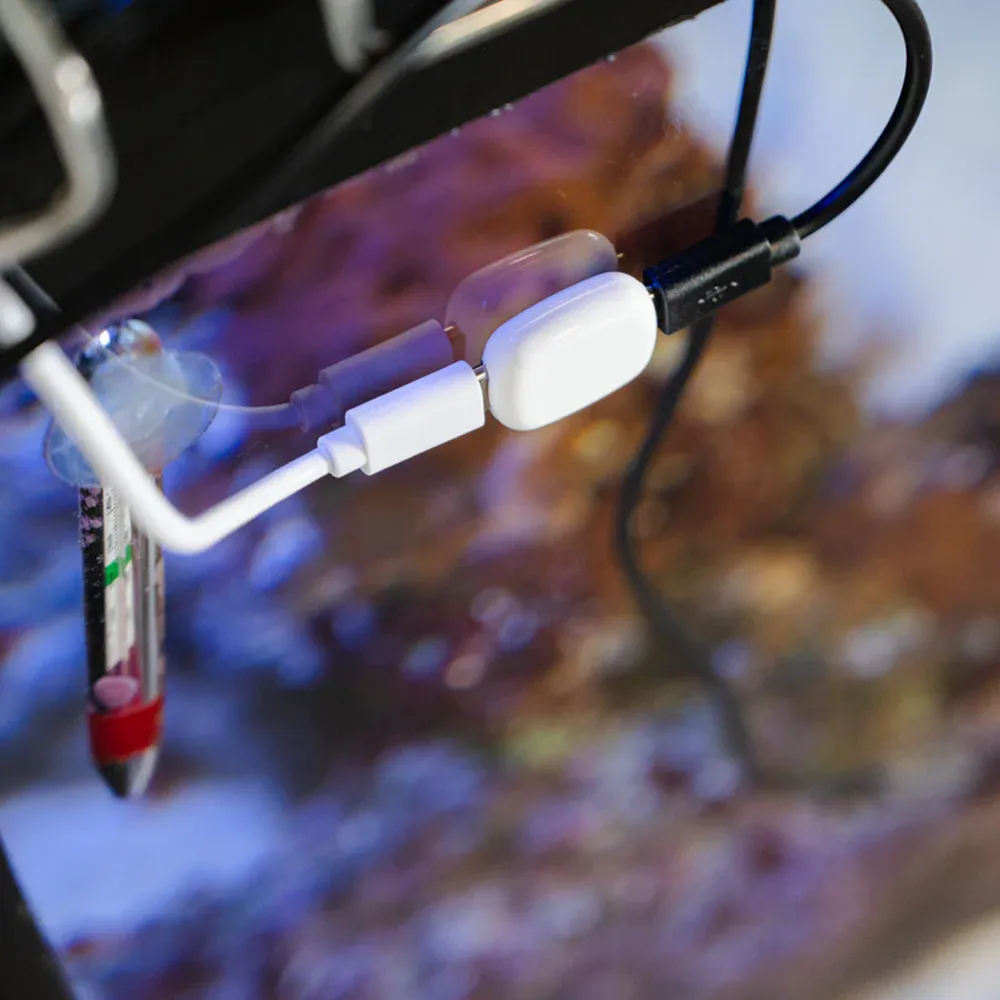

Monitorování teploty vody

Sledujte akvária, bazény, kotle, vodní nádrže nebo jiné kapaliny s přesnými údaji o teplotě. Zařízení Pill od Shelly se připojuje k vašim snímačům teploty vody a odesílá data v reálném čase do aplikace Shelly Smart Control. Využijte jej k automatizaci topných systémů – když teplota klesne, můžete spustit čerpadla nebo ohřívače, abyste udrželi optimální podmínky. Ideální pro stabilizaci vodních ekosystémů, udržení příjemné teploty vody v bazénu a zlepšení energetické účinnosti.

Monitorování klimatu v interiéru a sklenících

Ať už udržujete zdravé vnitřní prostředí nebo vytváříte optimální podmínky pro růst rostlin, zařízení The Pill od Shelly poskytuje přesné údaje o teplotě a vlhkosti pomocí senzorů DS18B20 nebo DHT22. Měření v reálném čase v aplikaci Shelly Smart Control vám pomohou automatizovat systémy HVAC, termostaty, zvlhčovače nebo větrání skleníků. Udržujte obytné prostory příjemné a zajistěte stabilní podmínky pro vaše rostliny – to vše pomocí jednoho kompaktního monitorovacího centra.

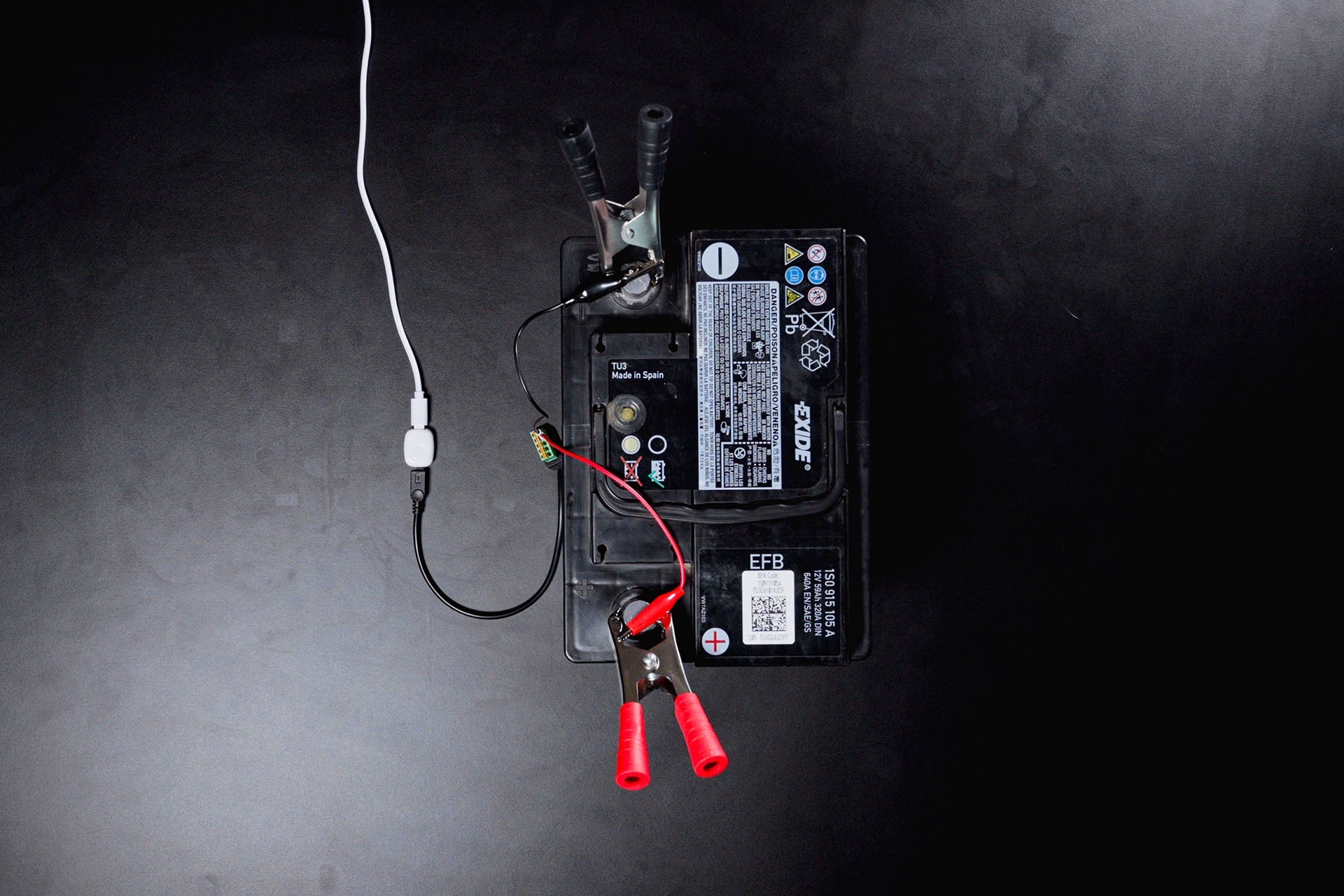

Monitorování napětí pro bateriové systémy

V malých bateriových zařízeních mohou i nepatrné změny napětí ovlivnit výkon a spolehlivost. Díky analogovému doplňku se zařízení The Pill od Shelly připojí k vašim senzorům napětí a poskytne vám přesné údaje v reálném čase – ať už se jedná o 3,7 V, 4,2 V, 12 V, 24 V nebo jiné nízkonapěťové zdroje. Jakmile dojde ke změně úrovně napětí, data se přenesou do vaší aplikace Shelly Smart Control, což vám pomůže reagovat ještě předtím, než dojde k problémům s napájením. Udržujte své baterie, jednotky UPS a záložní systémy stabilní a zajistěte jejich delší provoz.

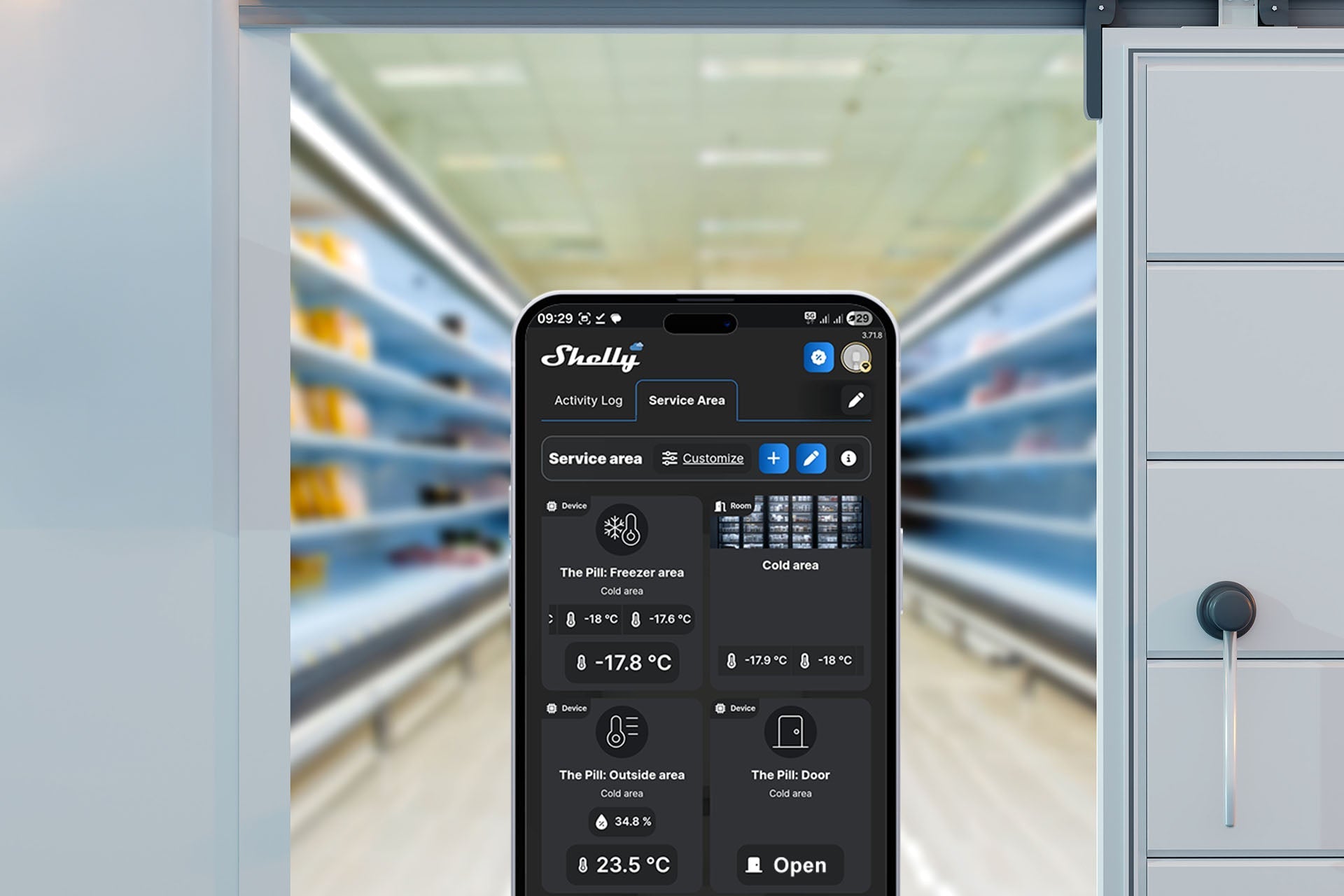

Flexibilní automatizace pro jedinečná řešení

Každá chytrá konfigurace má svou vlastní logiku a s The Pill od Shelly si můžete vytvořit tu svou přesně podle svých představ. Díky rozsáhlým možnostem skriptování a flexibilním režimům periferií se snadno přizpůsobí konkrétním senzorům, akčním členům nebo pracovním postupům. Ať už jde o přizpůsobenou rutinu domácí automatizace nebo vlastní systém řízení podniku, The Pill vám dává svobodu experimentovat, doladit nastavení a uvádět jedinečné nápady do života. Vytvářejte automatizace, které uvažují stejně jako vy.

Technické parametry

Fyzické

• Rozměry (V × Š × H): 26 × 19,95 × 8,5 mm
• Hmotnost: 3 g
• Materiál krytu: plast

Provozní podmínky

• Provozní teplota okolí: -20 °C až 40 °C
• Vlhkost: 30 %–70 % relativní vlhkosti

Elektrické parametry

• Napájení: 5 VDC (přes port USB typu C)
• Spotřeba energie: < 1 W

Technické parametry vstupního obvodu

• Spouštěcí napětí digitálních vstupů: aktivní LOW; spouštěcí úroveň LOW: < 0,83 V; spouštěcí úroveň HIGH: > 2,48 V
• Maximální napětí digitálních vstupů: 3,3 V

Technické parametry výstupních obvodů

• Max. spínací napětí: 3,3 V (logická úroveň)
• Max. spínací proud: 20 mA

Senzory, měřiče

• Voltmetr (DC): 0–2,5 V (vestavěný); 0–30 V (vyžaduje externí doplněk)
• Přesnost voltmetru: ±(2 % + 5d)
• Vnitřní teplotní senzor: Ne
• Podporované externí senzory: 1 × DHT22; až 5 × DS18B20

Rádio

• Wi-Fi
• Protokol: 802.11 b/g/n
• RF pásmo: 2401–2483 MHz
• Max. RF výkon: < 20 dBm
• Dosah: Až 30 m v interiéru a 50 m venku (v závislosti na místních podmínkách)

Bluetooth

• Protokol: BLE 4.2
• RF pásmo: 2402–2480 MHz
• Max. RF výkon: < 10 dBm
• Dosah: Až 10 m v interiéru a 30 m venku (v závislosti na místních podmínkách)

Mikrokontrolér

• Procesor: Shelly ESP32 C3 (ESP-Shelly-C38F)
• Flash: 8 MB

Možnosti firmwaru

• Časové plány: 20
• Webhooky (akce URL): 20 s 5 URL adresami na jeden webhook
• Skriptování: Ano
• MQTT: Ano
• Šifrování: Ano

Ostatní

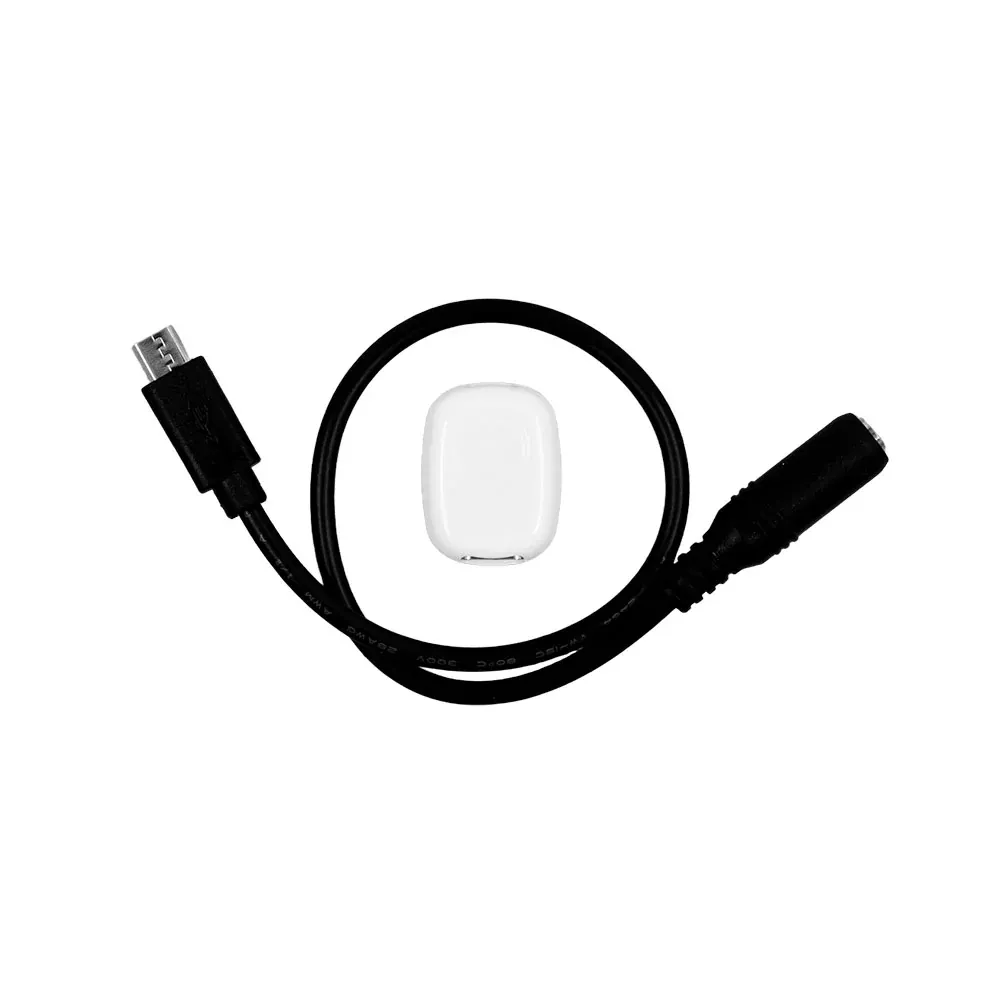

• Podporované příslušenství: Kabelový adaptér – 3,5 mm jack (součástí balení); Rozbočovač 1 na 5 – 3,5 mm jack; Teplotní senzor DS18B20 – 3,5 mm jack
• Podporované doplňky: 5-terminálový doplněk; SSR doplněk; Analogový 0–30 V doplněk
