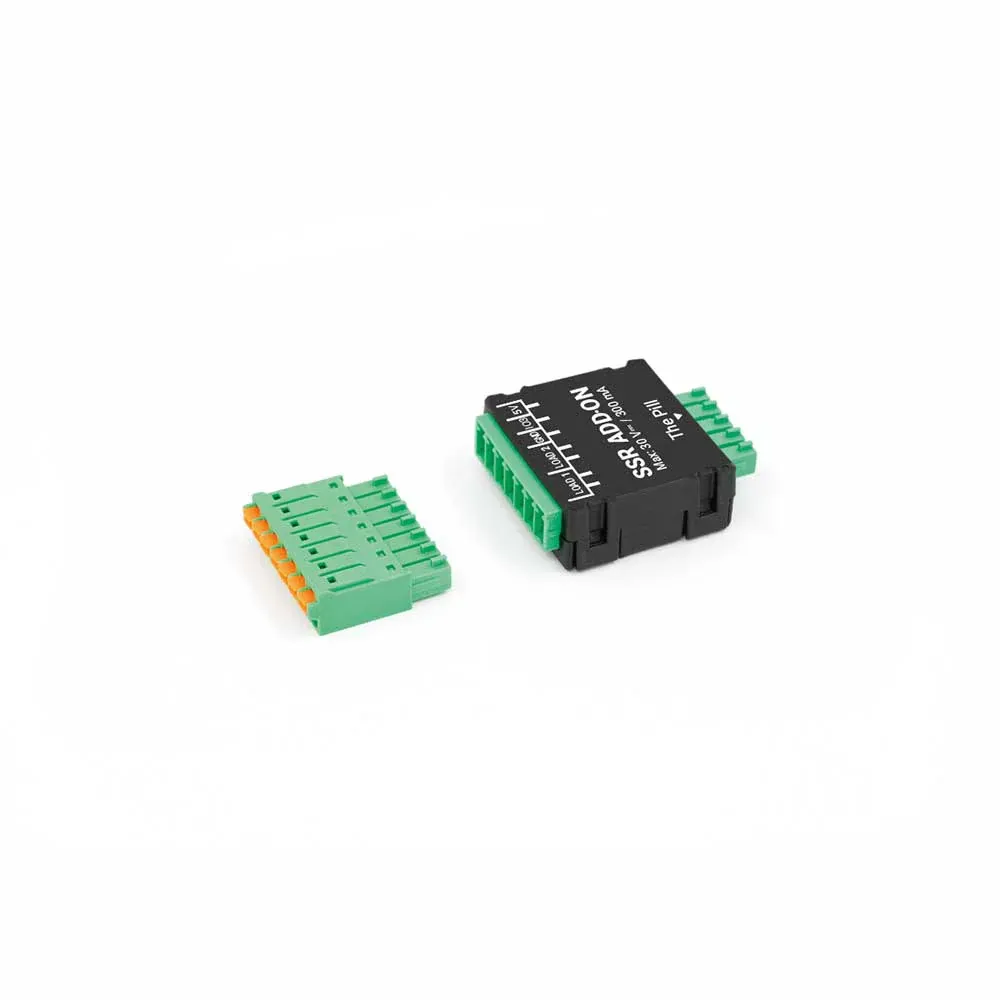

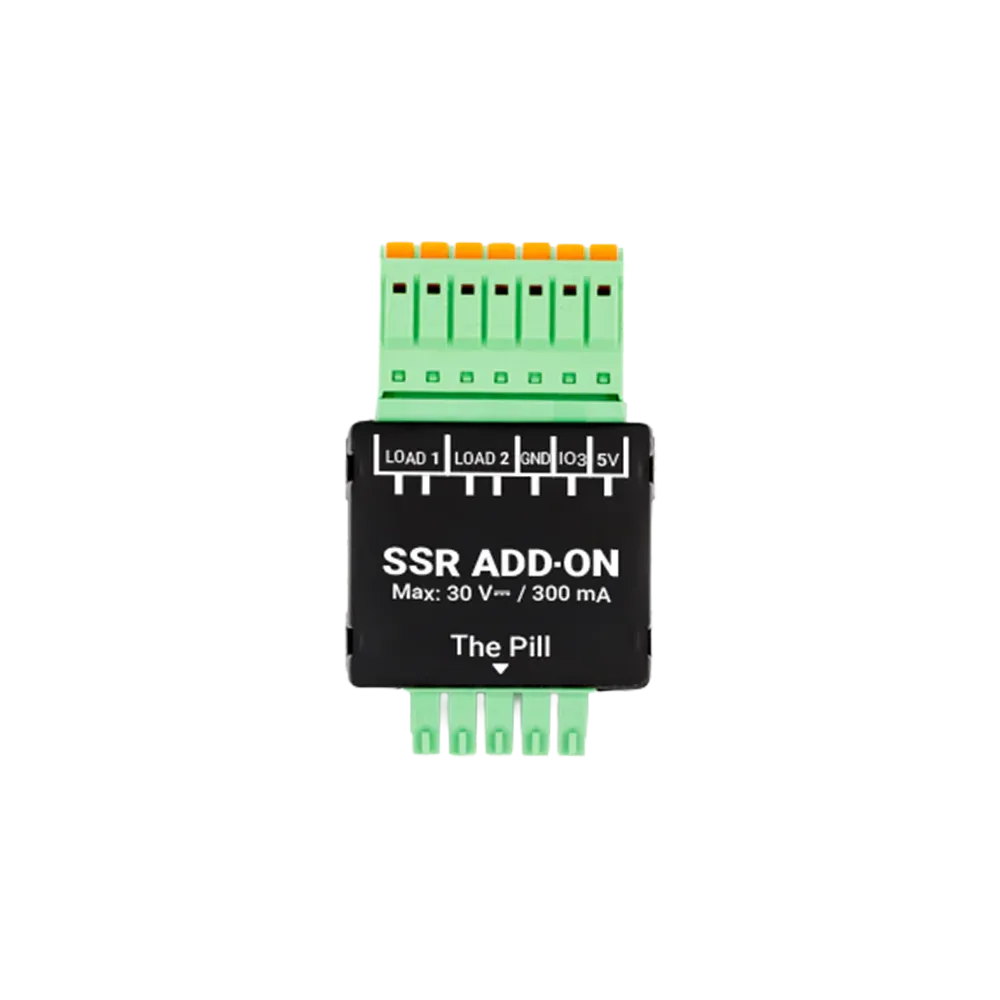

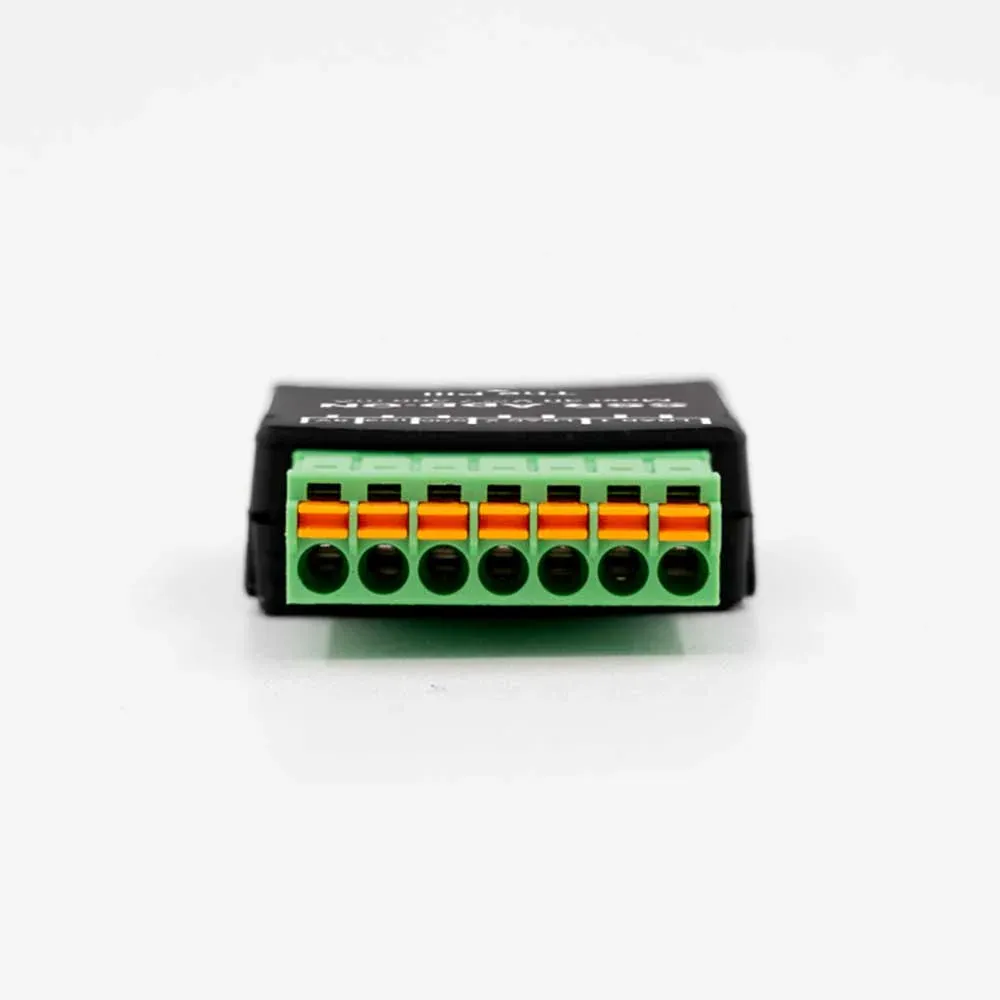

Dvukanálový modul s polovodičovými relé pro zařízení The Pill od Shelly, určený k ovládání dvou nezávislých stejnosměrných zátěží až do 30 V/300 mA. Skvělý pro bezpečné a tiché ovládání osvětlení, ventilátorů nebo jiných stejnosměrných zařízení.
*Doplněk SSR se prodává samostatně a pro připojení k zařízení The Pill od společnosti Shelly vyžaduje 5-terminálový doplněk.
Hlavní vlastnosti

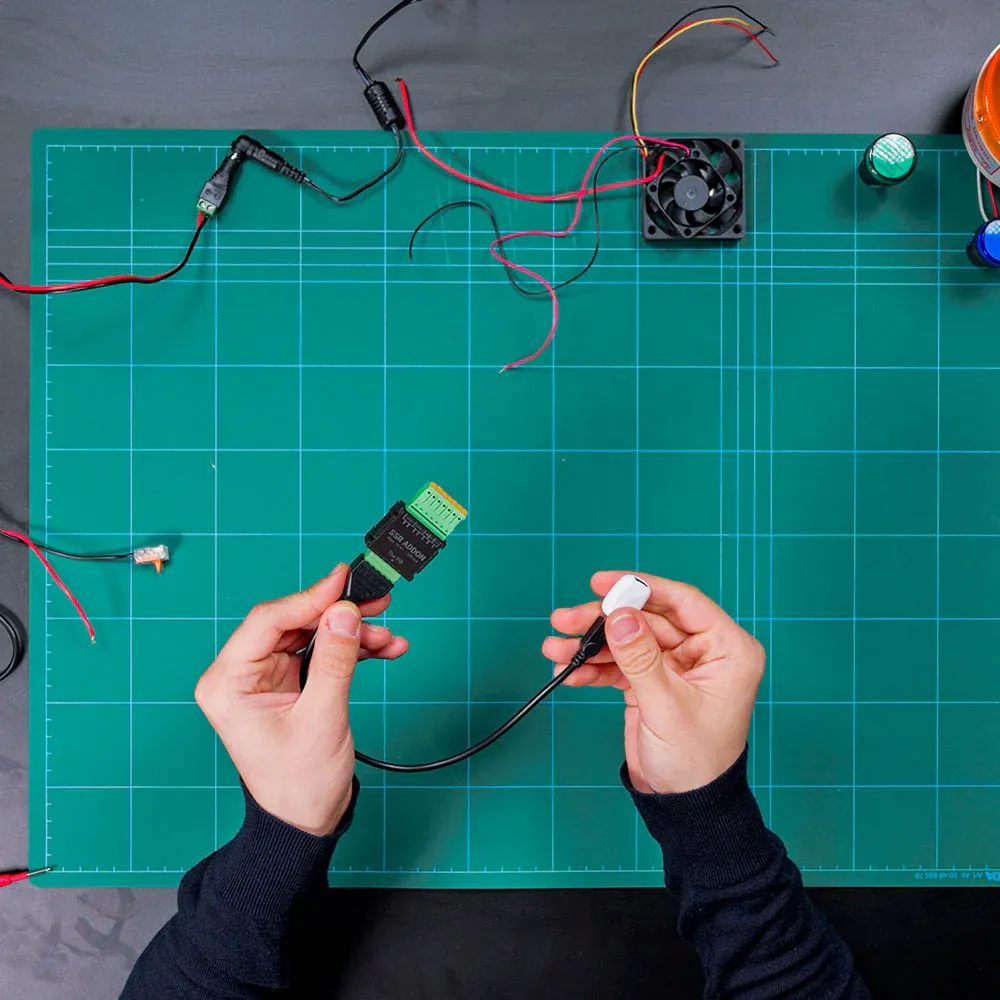

- Spolupracuje se zařízením The Pill od Shelly prostřednictvím 5-Terminal Add-on
- Dvoukanálové řízení stejnosměrných zátěží až do 30 V/300 mA na kanál
- Galvanicky izolovaná polovodičová relé pro spolehlivé spínání
- 1 konfigurovatelný vstup/výstup (logická úroveň 3,3 V)
Doplňte své nízkonapěťové projekty o inteligentní ovládání
Pomocí SSR Add-on můžete zapínat LED pásky, ventilátory nebo stejnosměrné motory – přímo z modulu The Pill od společnosti Shelly. Vytvářejte automatizované světelné scény, ovládejte větrání nebo napájejte příslušenství bezpečně a tiše. Díky dvěma izolovaným kanálům můžete současně řídit dvě nezávislé stejnosměrné zátěže, což vašemu kutilskému nebo profesionálnímu zařízení dodá přesnost a pohodlí.
ŘEŠENÍ
Ovládání nízkonapěťových zařízení

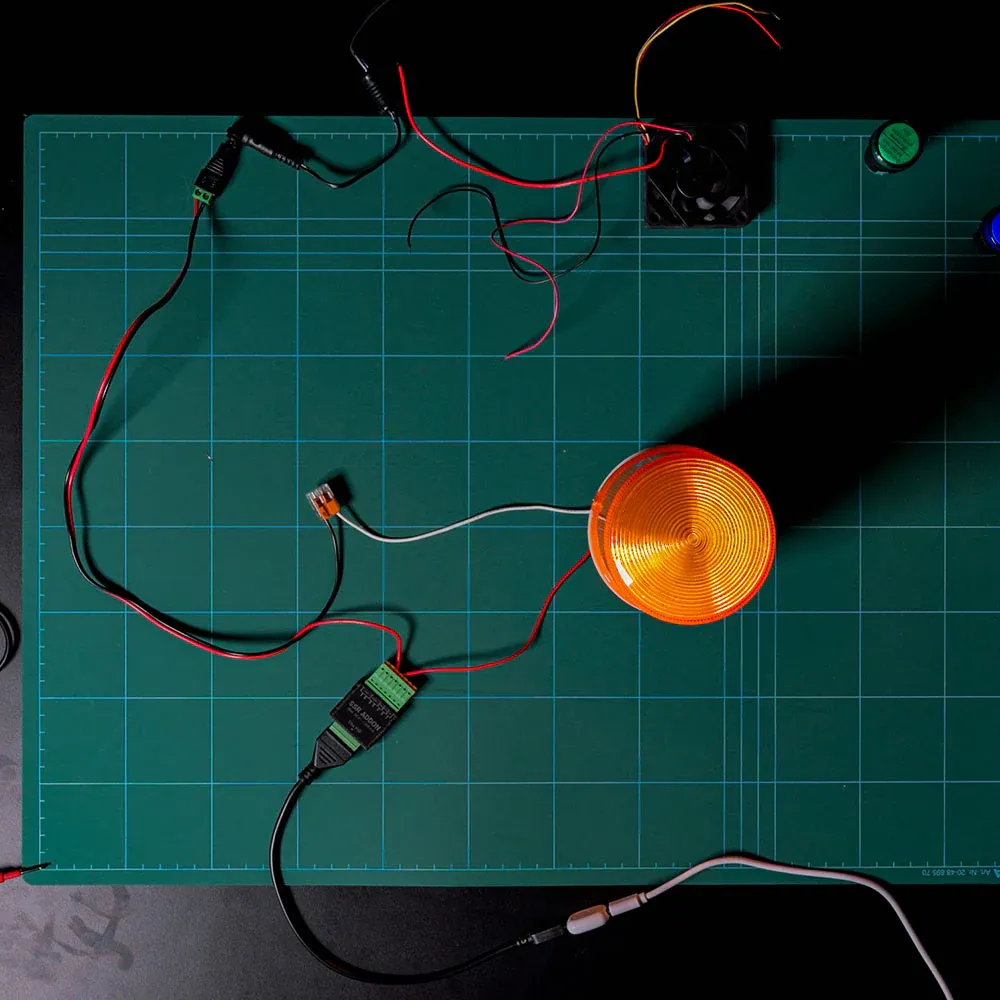

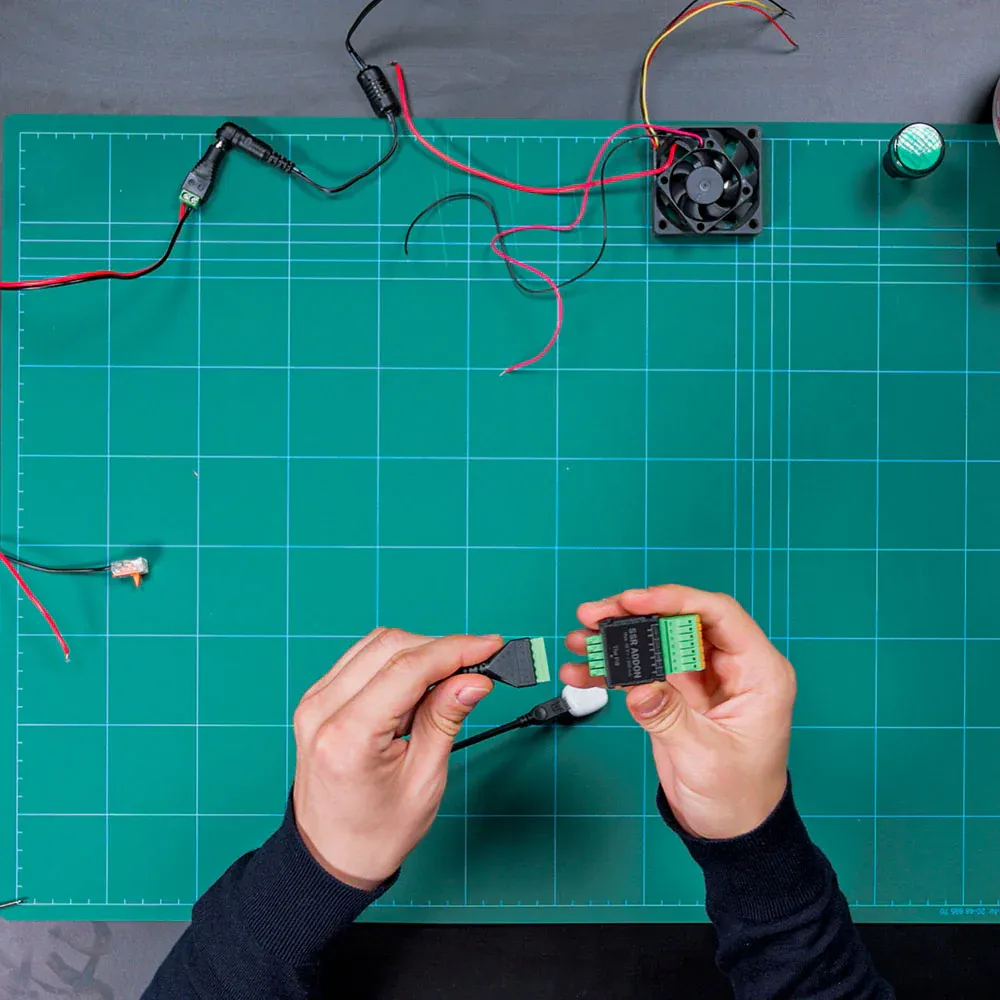

Pokud potřebujete spínat nízkonapěťová zařízení, doplněk SSR vám umožní ovládat je prostřednictvím zařízení The Pill od Shelly. Připojte malé ventilátory, LED indikátory, solenoidy nebo jiná 30V stejnosměrná zatížení k výstupům doplňku, napájejte zařízení The Pill a propojte jej s aplikací Shelly Smart Control. Každý kanál lze automatizovat na základě dat ze senzorů, časových plánů nebo scén – vaše zařízení se tak zapnou přesně v okamžiku, kdy je to potřeba. Zařízení The Pill od Shelly jednoduše odešle příkaz a doplněk bezpečně a spolehlivě spne zátěž.
Automatizované ventily a zámky
Doplněk SSR vám umožňuje automatizovat malé solenoidy používané v dveřních zámcích, vodních ventilech nebo jednoduchých mechanických západkách. Připojte solenoid k jednomu z kanálů SSR, připojte doplněk k zařízení Pill od Shelly a ovládejte jej přímo z aplikace Shelly Smart Control. Můžete otevírat ventily, když je potřeba zavlažování, na dálku odemykat přístupové body nebo spouštět mechanismy na základě údajů ze senzorů či časových plánů. The Pill odešle příkaz a doplněk SSR zajistí spínání bezpečně a tiše.
Ovládání stejnosměrných ventilátorů a ventilace
Pro ventilační a chladicí systémy můžete k doplňku SSR připojit nízkonapěťové stejnosměrné ventilátory a nechat zařízení The Pill automaticky řídit proudění vzduchu. Připojte ventilátor k kanálu SSR, spárujte zařízení The Pill s aplikací Shelly Smart Control a vyberte, kdy má ventilátor běžet – podle časového plánu nebo v závislosti na naměřených teplotách. To usnadňuje chlazení skříní, provzdušňování malých prostor nebo udržování stabilních podmínek v rozvaděčích. SSR zajišťuje plynulé a tiché spínání ventilátorů.
Technické parametry
Fyzické
- Rozměry (V × Š × H): 36 × 31 × 11,5 mm
- Hmotnost: 12 g
Provozní podmínky
- Provozní teplota okolí: 0 °C až 40 °C
- Skladovací teplota: -20 °C až 40 °C
- Vlhkost: 30 % až 70 % relativní vlhkosti
- Max. nadmořská výška: 2000 m
Elektrické parametry
- Spotřeba energie: < 0,6 W
- Max. spínací napětí: 30 V⎓
- Max. spínací proud: 300 mA
Základní schémata zapojení
