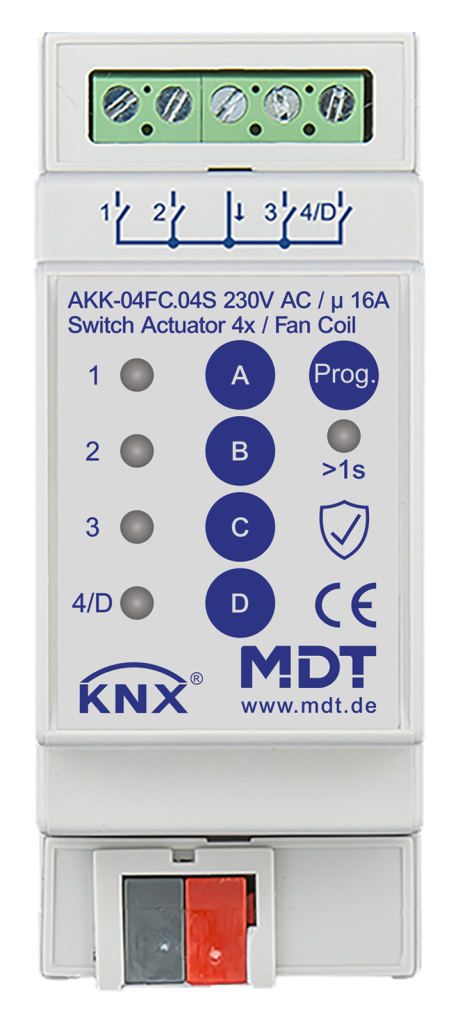

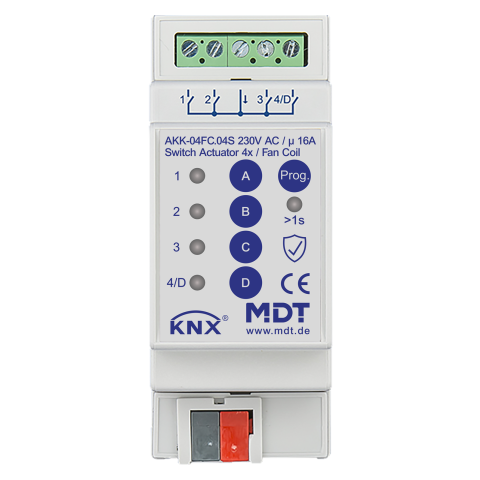

Kompaktní spínací aktor MDT AKK disponuje navíc funkcí „Fan Coil“. Ta umožňuje automatické i ruční ovládání ventilátorů nebo fan coilů až ve 4 krocích. Maximální spínací výkon činí 16 A a 70 µF C-zátěž. KNX Data Secure

Funkce produktu

• KNX Data Secure
• Provozní režim – fan coil:
• Ovládání 3/4stupňových ventilátorů/fan coilů
• Dodatečný spínací výstup v 3stupňovém provozu
• Výstupy vzájemně blokované (softwarové řízení)
• Přímé ovládání pomocí tří 1bitových objektů nebo jednoho 1bitového objektu (+/-)
• Automatický provoz pomocí 1-bajtové řídicí hodnoty (0–100 %)
• Vhodné pro 2-trubkové/4-trubkové systémy
• Výstupní objekt pro řízení ventilů topení/chlazení
• Funkce den/noc pro omezení stupňů větrání v noci
• Nouzový provoz při výpadku řídicí hodnoty
• Provozní režim – spínací pohon:
• Normálně otevřený a normálně uzavřený
• Časové funkce (zpoždění zapnutí / vypnutí)
• Funkce schodišťového osvětlení s volitelnou dobou předběžného varování
• Zpětná vazba stavu pro všechny kanály (aktivní/pasivní)
• Logické funkce, 8 scén na kanál
• Centrální funkce a blokovací objekty pro vynucený provoz
• Volitelné chování při výpadku napájení sběrnice / resetování

Technické údaje:

• Montážní šířka: 2 SU / 36 mm
• Rozměry (V x Š x H): 90 x 36 x 65 mm
• Hmotnost, hrubá (vč. obalu): 0,156 kg
• Stupeň ochrany: IP20
• Způsob montáže: MDRC, DIN lišta 35 mm
• Poloha montáže: libovolná
• Hmotnost, netto: 0,137 kg
• Mechanické ruční ovládání: Ne

Provozní údaje

• Jmenovité napětí Un: 230 V AC *1
• Jmenovitý proud In (na výstup): 10 A
• Jmenovitá frekvence: 50/60 Hz
• Typ relé: bistabilní
• Mechanická spínací frekvence: 1 000 000
• Kapacitní zátěž: 70 µF / 16 A
• Zátěž zářivky AX: ≤ 16 AX
• Typický výkonový odvod zařízení: ≤ 3 W

Výstupy

• Počet výstupů: 4

Údaje o žárovce

• Zátěž žárovky: 2000 W
• Vysokonapěťové halogenové žárovky: 2000 W
• NV-halogenové žárovky: 1200 W
• Zářivka bez kompenzace: 1800 W
• Zářivka s paralelní kompenzací: 800 W
• Max. počet ECG: 10

Proudy

• Spínací proud (150 µs): 300 A
• Spínací proud (600 µs): 150 A
• Celková proudová zatížitelnost pohonu: 16 A

KNX

• Jmenovité napětí KNX: 30 V DC SELV
• Rozsah napětí KNX: 21 … 31 V DC SELV
• Typická spotřeba energie sběrnice KNX: < 0,3 W
• KNX Medium: TP-256 s podporou dlouhých rámců
• Aplikace KNX: od verze ETS 5 (nejnovější)
• KNX Secure: KNX Data Secure

Provozní podmínky

• Provozní teplota okolí: 0 … 45 °C
• Skladování: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Šroubová svorka s drážkovanou hlavou
• Průřez vodiče: 1 x 0,5 … 2,5 mm²
• Typ připojení KNX: Svorka KNX
• Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

Poznámky

• Ochrana proti indukovaným napěťovým špičkám: Pro ochranu proti napěťovým špičkám při vypínání indukčních zátěží doporučuje se použít vhodné ochranné obvody, jako jsou zpětné diody, RC obvody nebo varistory, přímo na výstupu akčního členu.

*1 Smíšený provoz s jmenovitým napětím a bezpečnostním extra nízkým napětím (SELV) v rámci akčního členu není povolen!
