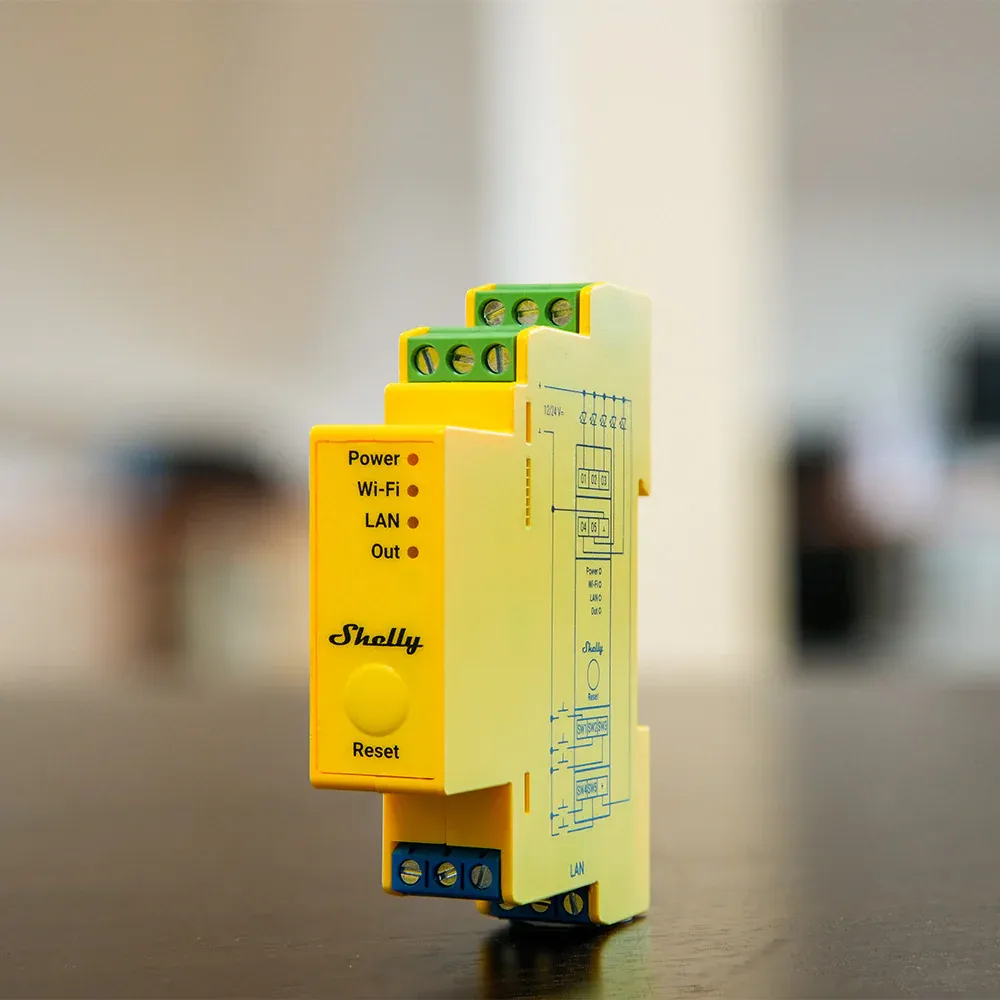

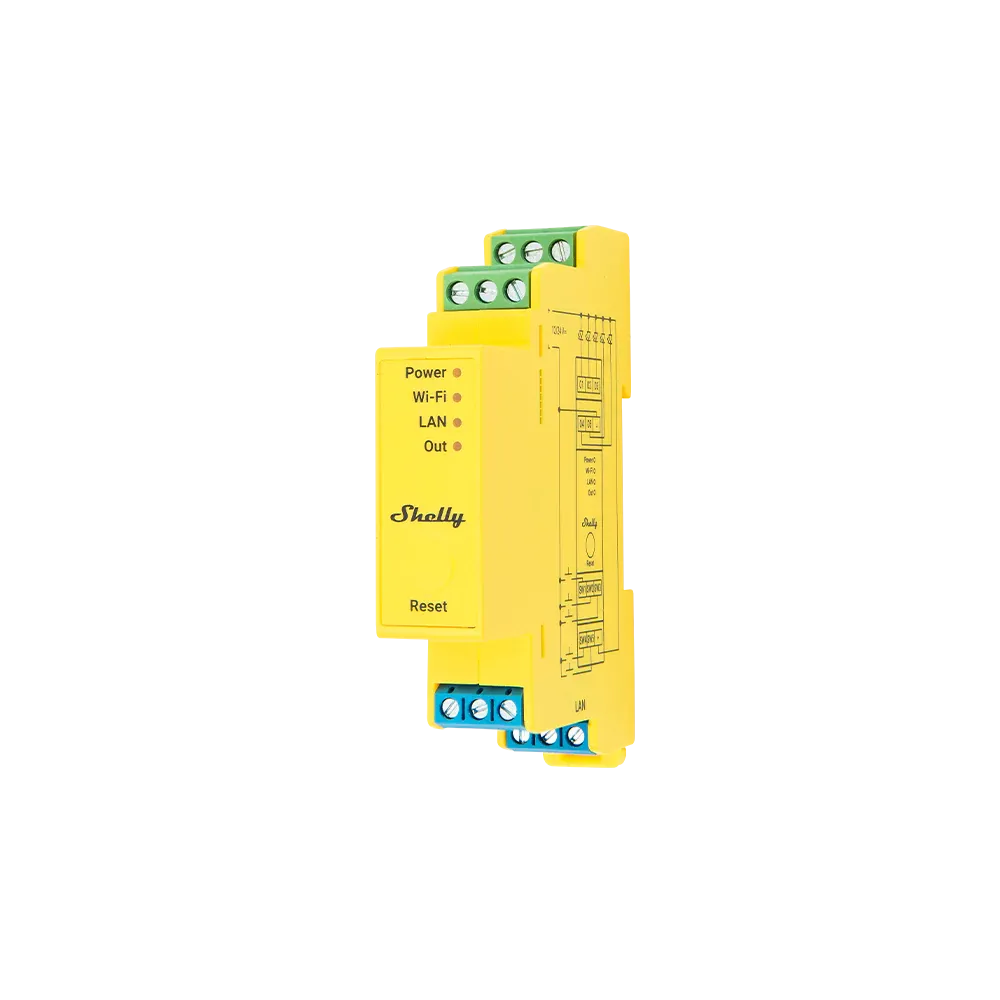

Shelly Pro RGBWW PM – První montovatelný na DIN lištu, pětikanálový chytrý ovladač světel

Pro správu nastavitelných bílých kanálů (CCT) a 5 LED pásků nezávisle.
Obsahuje měření spotřeby energie, které umožňuje v reálném čase sledovat napětí, proud a spotřebu.

Klíčové vlastnosti

• Montáž na DIN lištu

• Podpora více profilů: CCT x2, RGB+CCT, RGB+2x světlo a světlo x5

• Nezávislé ovládání každého výstupu (kanálu) v profilu světlo x5: Zajišťuje samostatné ovládání každého výstupu pro maximální flexibilitu.

• Měření spotřeby: Přesné sledování spotřeby energie.

• Ethernetové připojení

• Wi-Fi a Bluetooth ovládání

• Rozšiřovač Wi-Fi dosahu & BLE brána

• Skriptování: Umožňuje vytvářet automatizační scénáře pomocí skriptů.

• Bezpečnost: Ochrana proti přepětí, přetížení a přepálení.

• Noční režim: Umožňuje nastavit specifický jas vstupního osvětlení během nočních hodin.

• Není potřeba žádný hub! Snadné ovládání přes aplikaci Shelly Smart Control, většinu platforem a protokolů i hlasové asistenty. Funguje s Alexou, Home Assistant nebo vámi preferovanou automatizační platformou.

Proč právě Shelly Pro RGBWW PM

Profesionální chytrý ovladač světla
Shelly Pro RGBWW PM umožňuje snadno ovládat různé typy LED pásků – od barevných RGB po nastavitelné bílé. Ať už chcete vytvořit dokonalou atmosféru pomocí barev, nebo rychle upravit každodenní osvětlení, zajistí ideální nastavení pro každé prostředí. Díky přesnému měření spotřeby je ideální pro domácnosti i komerční využití. Snadno se integruje do stávajícího systému a umožňuje flexibilní ovládání odkudkoliv.

Proč řada Shelly Pro?

Řada Shelly Pro

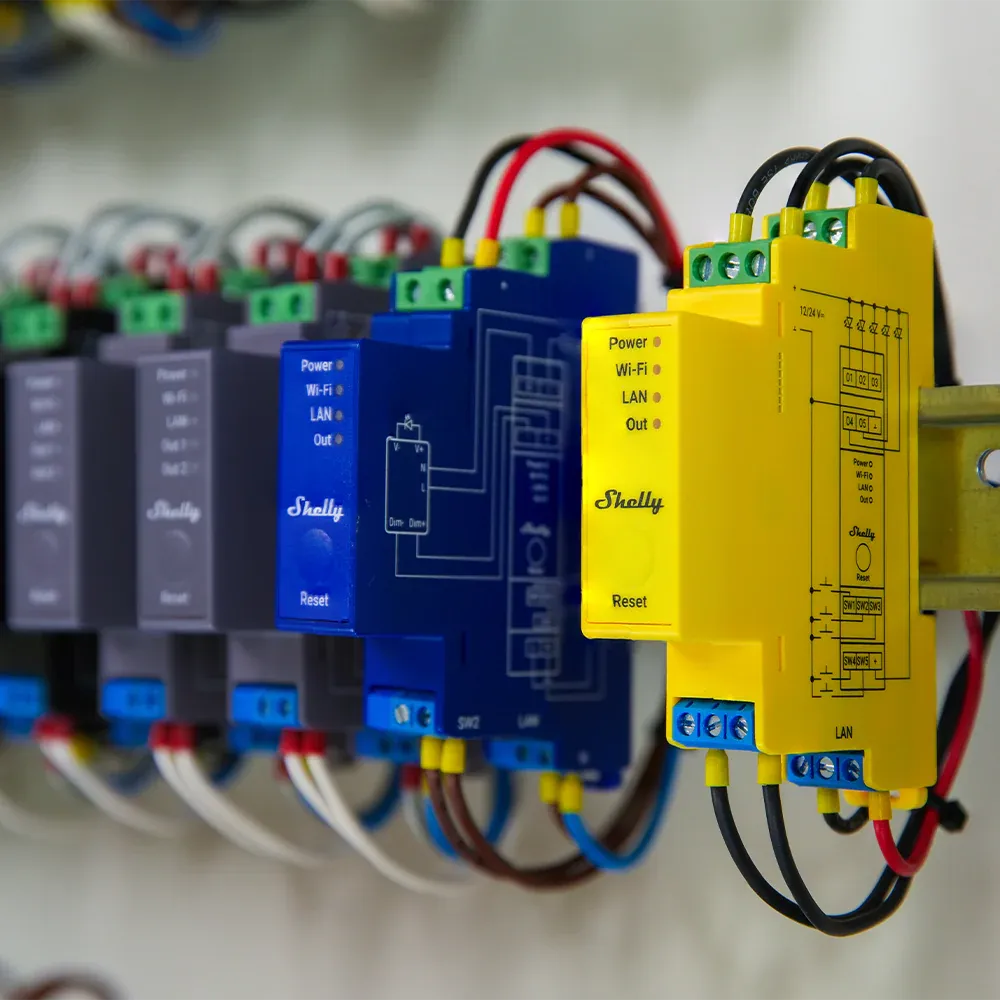

Díky pokročilé ochraně proti teplotě, přetížení a přepětí je navržena pro instalaci do rozvodné skříně (DIN lišta). Umožňuje plně chytrou automatizaci bez dalších kabelů nebo vodičů. Řada Shelly Pro je ideální pro domácnosti, kanceláře, obchody, podniky a výrobní zařízení, stejně jako pro novostavby.

Pokročilé bezpečnostní funkce

• Ochrana proti přehřátí:
  Při nebezpečné teplotě nebo rychlém nárůstu teploty zařízení automaticky vypne výstupy a odešle upozornění. Vnitřní teplotní senzor měří teplotu každých 100 ms.

• Ochrana proti přetížení:
  Zjištěné přetížení způsobí okamžité vypnutí výstupů a odeslání upozornění. Tato funkce chrání zařízení i ostatní elektrická zařízení před poškozením.
  (Funkce je dostupná pouze pro zařízení s měřením spotřeby)

• Ochrana proti přepětí:
  Napěťové špičky mohou poškodit elektrická zařízení. Pro ochranu zařízení vypíná výstupy při detekci přepětí a ihned odesílá upozornění.

• Materiály zpomalující hoření (V-0):
  Všechny komponenty Shelly Pro jsou z nehořlavých materiálů a zachovají svou konstrukci i při vystavení vysokým teplotám.

LAN, Wi-Fi a Bluetooth připojení

• LAN připojení pro vysokou bezpečnost a spolehlivost

• Možnost současného použití Wi-Fi a LAN

• Bluetooth pro snadné přidání zařízení

Noční režim

• Vytvořte pohodlné ambientní osvětlení a automaticky upravujte jas podle nastaveného času dne.

Měření spotřeby

• Shelly Pro RGBWW PM poskytuje přesné sledování spotřeby energie

Flexibilní ovládání vstupů

• Lze použít se stávajícími vypínači, tlačítky nebo potenciometry, ať už jsou jedno- nebo dvoutlačítkové.

Chytré scény a rozvrhy

• Nastavujte vlastní scény kombinací s dalšími zařízeními Shelly

• Vytvářejte plány podle denního režimu nebo západu/východu slunce

Příklady použití

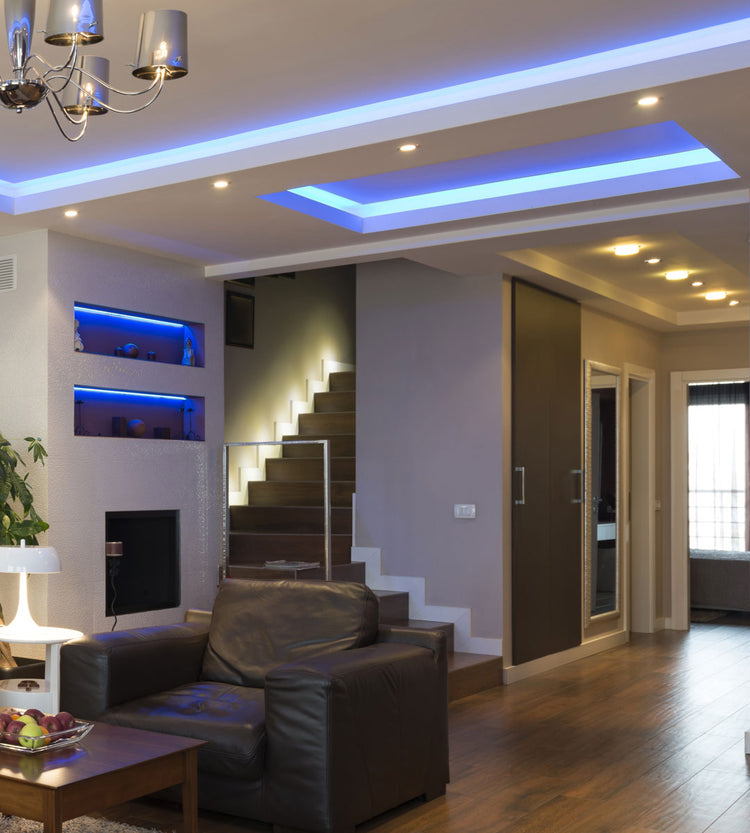

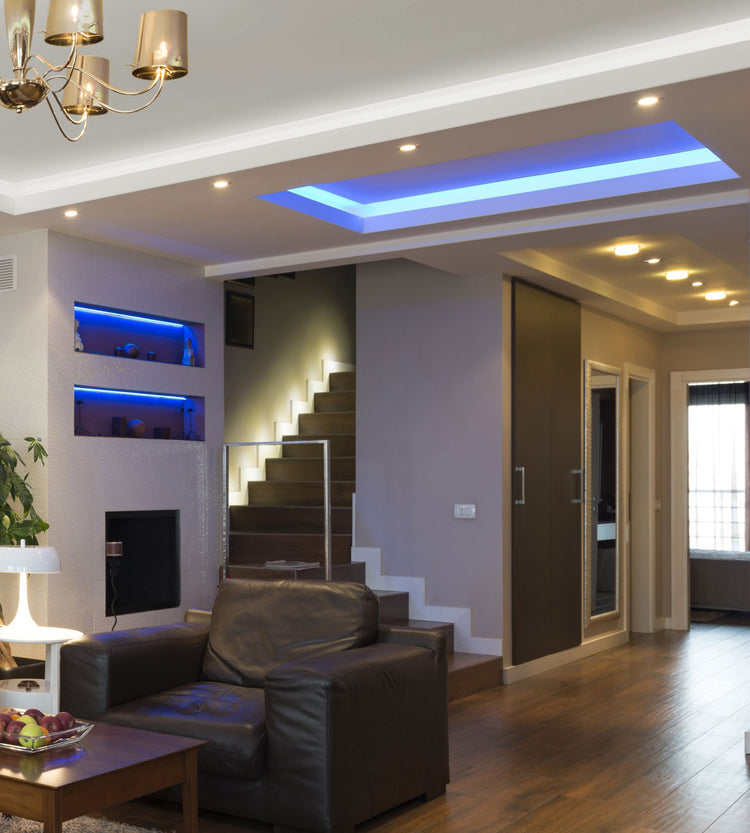

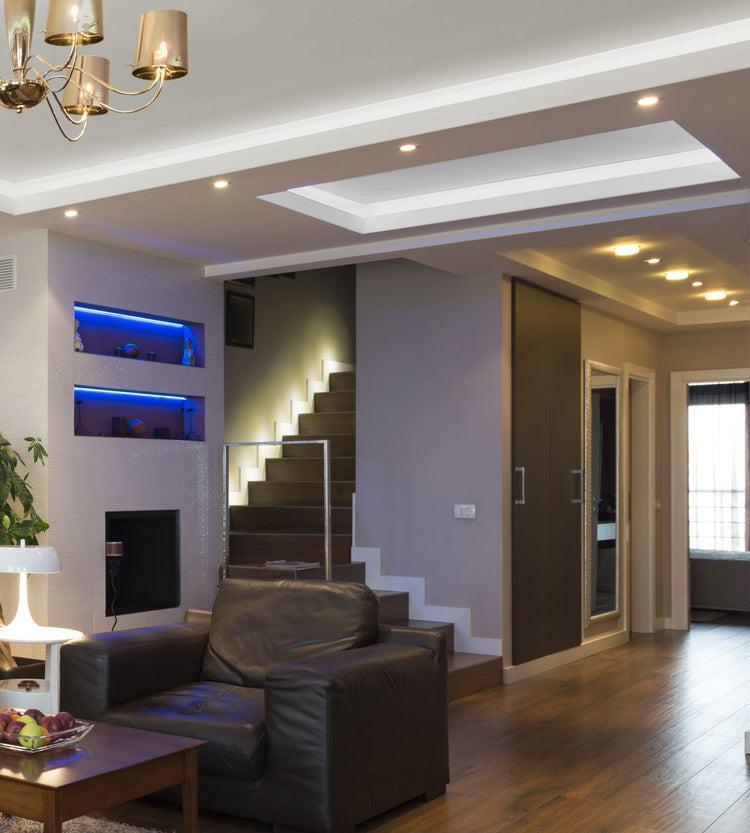

Chytré náladové osvětlení pro obývací pokoje

Vytvářejte dynamické světelné scény pomocí RGB profilů – ideální pro filmové večery, večírky nebo relaxaci. Možnost ovládat jednotlivé LED pásky nebo synchronizovat osvětlení více zón z mobilu.

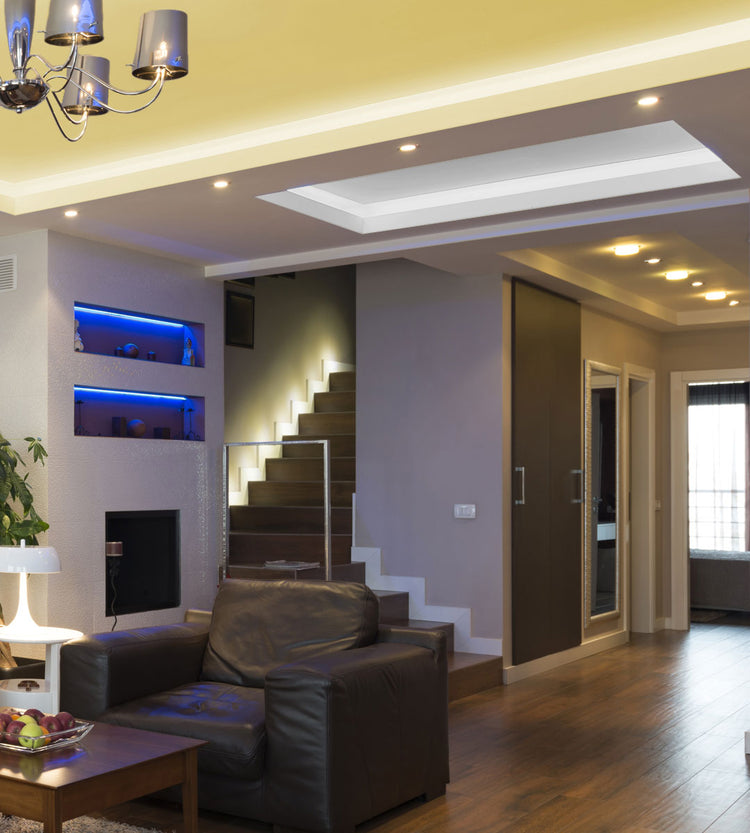

Úsporné osvětlení ložnice

Použijte CCT profil pro nastavení bílé teploty – jasné denní světlo ráno a teplé, tlumené večer. Noční režim se postará o pohodlí a vestavěné měření spotřeby pomůže sledovat a optimalizovat využití energie.

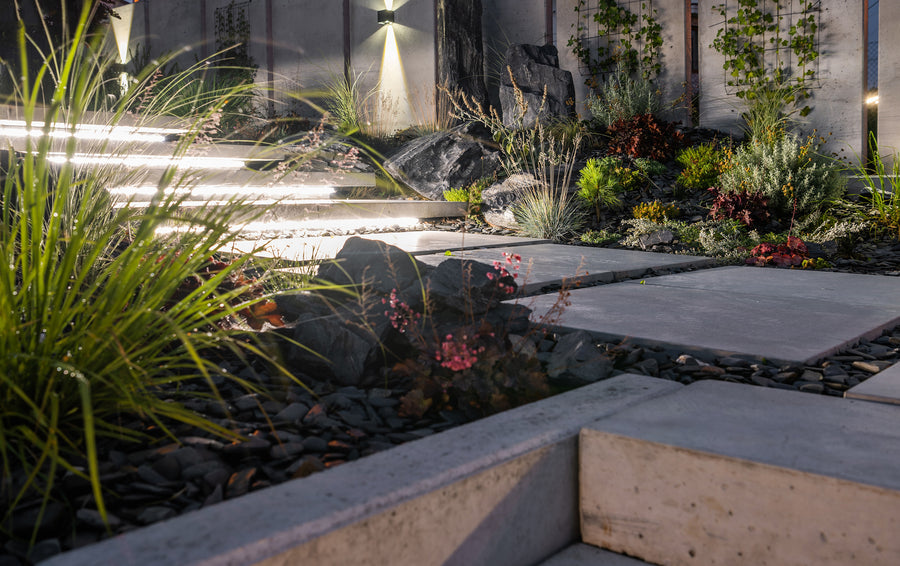

Ovládání venkovních LED pásků

Automatizujte zahradní nebo terasové LED osvětlení. Pomocí 5 nezávislých výstupů lze nastavit specifické osvětlení pro cesty, sezení či dekorace – vzdáleně nebo plánovaně.

Řízení atmosféry v restauraci či kavárně

RGB profily umožňují měnit světlo dle denní doby nebo událostí. Nezávislé ovládání více pásků umožňuje ladit světlo podle jednotlivých zón a nálady hostů.

Osvětlení výloh a produktových vitrín

V obchodech zvýrazníte produkty pomocí cíleného světla. Lze ovládat až 5 různých světelných zón, upravovat jas a sledovat spotřebu – pro nízké náklady a maximální efekt.

Automatizace osvětlení zasedacích místností

Pomocí profilu CCT x2 nastavíte optimální bílé světlo pro jednání či prezentace. Možnost samostatného ovládání osvětlení v různých místnostech a integrace s automatizací celé kanceláře.

Funkce řady Shelly Pro

• Webové hooky (HTTP/HTTPS) pro rychlé připojení a oznámení ostatním zařízením nebo systémům

• Chytré akce podle východu/západu slunce

• Týdenní plánování (až 20 akcí) bez externího serveru

• Podpora skriptování (mjS) – možnost vytváření vlastních funkcí

• MQTT, šifrování, Key-Value úložiště, pokročilé plánování

4 světelné profily – zvolte si nastavení

• RGB & CCT (výchozí): Plynulé přechody mezi barevným a teplým/studeným bílým světlem. Můžete ovládat RGB+CCT pásek nebo samostatný RGB a CCT pásek.

• CCT x 2: Ovládejte dvě oddělené bílé kanály – ideální pro LED pásky s nastavitelnou bílou.

• RGB + Světla x2: RGB pásek a 2 další LED pásky – ideální pro kombinace RGB a samostatných bílých zón.

• Světla x5: Nezávislé ovládání až 5 LED pásků – každému můžete nastavit jas zvlášť.

Technické specifikace

• Rozměry (VxŠxH): 94 x 19 x 69 ±0,5 mm / 3,70 x 0,75 x 2,71 ±0,02 in

• Hmotnost: 61 g / 2,15 oz

• Max. utahovací moment svorek: 0,4 Nm / 3,54 lbin

• Průřez vodiče:

  • 0,5 až 2,5 mm² / 20 až 14 AWG (zelený konektor)

  • 0,5 až 1,5 mm² / 20 až 16 AWG (modré konektory)
    (plné, lankové, s dutinkami)

• Délka odizolování:

  • 6–7 mm / 0,24–0,28 in (zelený konektor)

  • 5–6 mm / 0,20–0,24 in (modré konektory)

• Montáž: DIN lišta

• Materiál krytu: Plast

• Barva krytu: Žlutá

• Provozní teplota: -20 °C až 40 °C / -5 °F až 105 °F

• Relativní vlhkost: 30 % až 70 %

• Max. nadmořská výška: 2000 m / 6562 ft

Napájení a elektrické parametry

• Napájení: 12–24 VDC

• Vlastní spotřeba: < 1,5 W

• Vnější ochrana:

  • 16 A, vypínací charakteristika B nebo C

  • Jistič 6 kA

  • Třída omezení energie: 3

• Max. spínané napětí: 24 VDC

• Max. spínaný proud: 16 A

• Max. ovládací proud: 16 A (celkem), 6 A (na kanál)

• CCT rozsah: 2700K – 6500K (výchozí, konfigurovatelné 1000K–10000K)

Měření

• Voltmetr (DC): 12–24 V, ±10 %

• Přesnost voltmetru: ±5 %

• Ampérmetr (DC): 0–5 A, ±10 %

• Přesnost ampérmetru: ±5 %

• Měření výkonu a energie:

  • Aktivní a zdánlivý výkon

  • Aktivní a zdánlivá energie

  • Účiník

  • Základní aktivní a jalová energie

• Ukládání naměřených dat: Ne

• Vnitřní teplotní senzor: Ano

Bezdrátové rozhraní

• Wi-Fi protokol: 802.11 b/g/n

• Wi-Fi frekvenční pásmo: 2401–2495 MHz

• Max. RF výkon Wi-Fi: < 20 dBm

• Dosah Wi-Fi: až 30 m uvnitř, 50 m venku (závisí na podmínkách)

• Bluetooth protokol: 4.2

• Bluetooth pásmo: 2400–2483,5 MHz

• Max. RF výkon Bluetooth: < 4 dBm

• Dosah Bluetooth: až 10 m uvnitř, 30 m venku (závisí na podmínkách)

Systémové parametry

• CPU: ESP32-D0WDQ6

• Frekvence CPU: 40 MHz

• Paměť Flash: 8 MB

• Plánovače: 20

• Webové hooky (URL akce): 20 (až 5 URL na hook)

• Skriptování: Ano

• MQTT: Ano

• Šifrování: Ano

• Pokročilé plánování: Ano

• KVS (Key-Value Store): Ano
