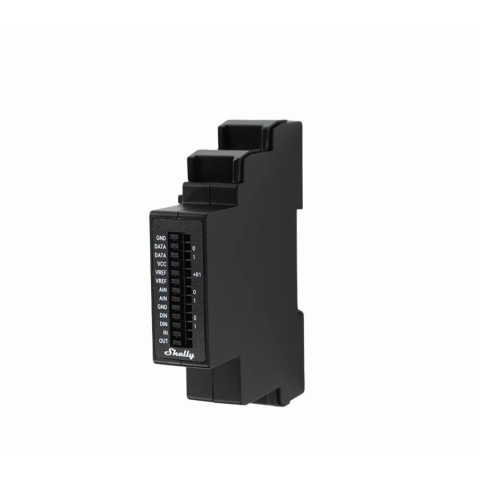

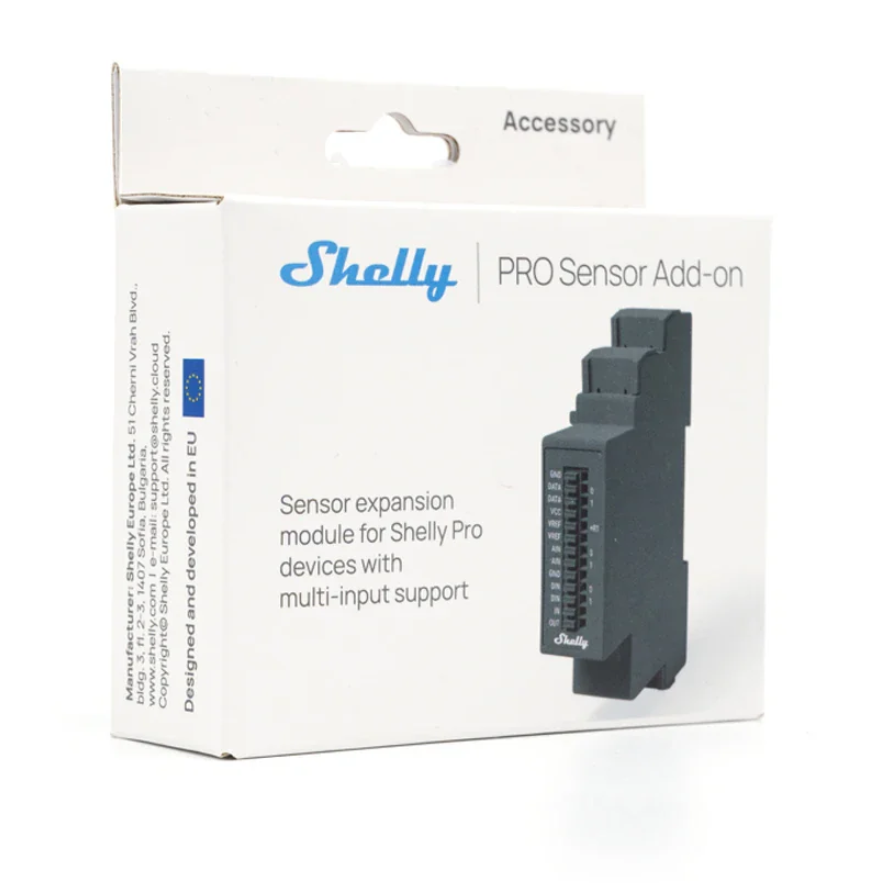

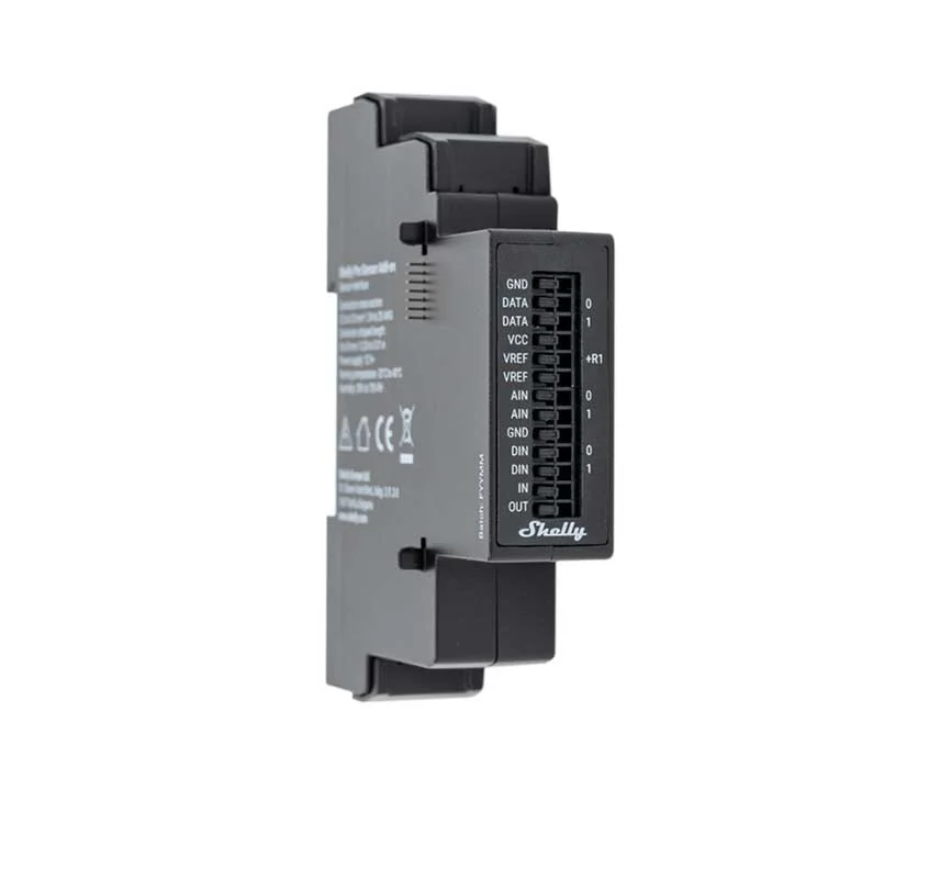

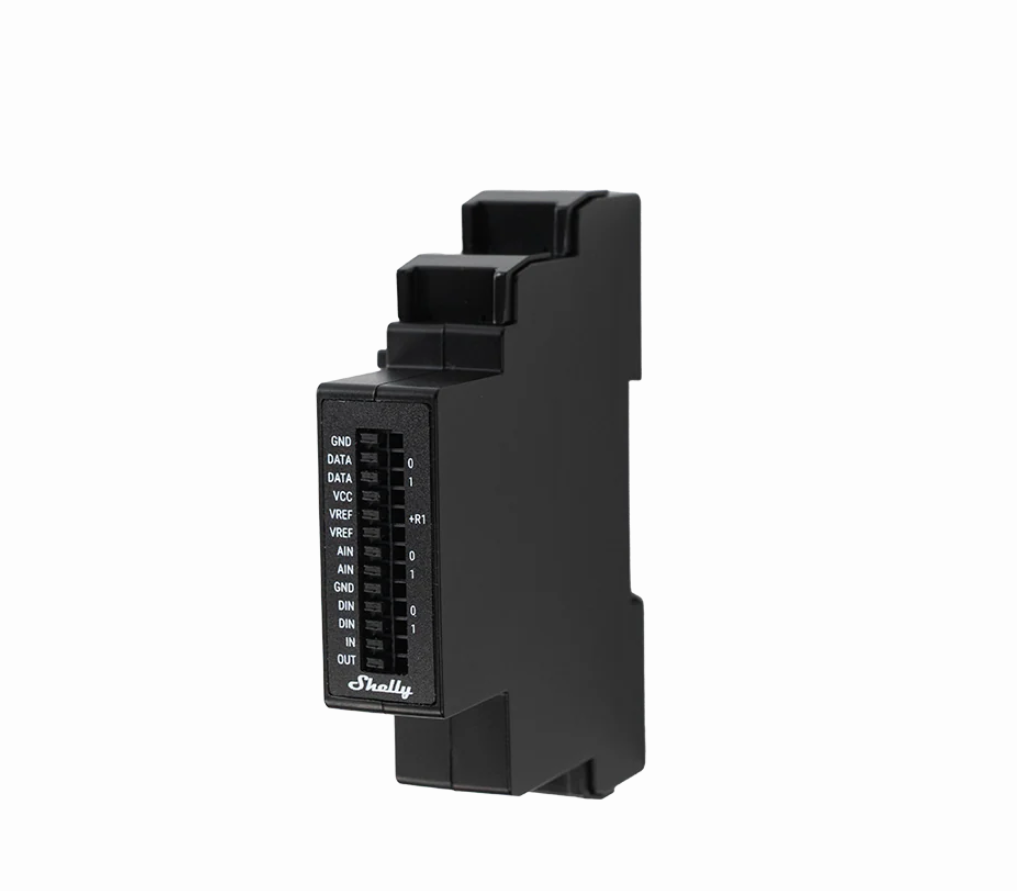

Galvanicky izolovaný přídavný modul na DIN lištu pro zařízení Shelly Pro, umožňující připojení senzorů DS18B20/DHT22, analogových signálů 0–10 V, digitálních signálů ±15 V a senzorů s bezpotenciálovým kontaktem pro monitorování a automatizaci v domácnostech i v průmyslu.
Doplněk Shelly Pro Sensor není samostatným zařízením a pro napájení a provoz musí být připojen ke kompatibilnímu zařízení Shelly Pro. Kompatibilní zařízení: Shelly Pro 1/2, Pro 1PM/2PM, Pro Dimmer 1PM/2PM, Pro EM-50, Pro 3EM, Pro Dimmer 0/1–10 V PM. Hostitelské zařízení Pro potřebuje k provozu modulu Pro Sensor Add-on verzi firmwaru 2.0.
Klíčové vlastnosti
- Rozšíření připojitelnosti senzorů: Přidává k zařízením Shelly Pro více rozhraní pro senzory a umožňuje tak všestranné monitorování.
- Galvanické oddělení: Zajišťuje bezpečný a spolehlivý provoz díky elektrickému oddělení vstupů.
- Rozhraní 1-Wire: Podporuje až pět senzorů DS18B20 na každém rozhraní.
- Analogové vstupy: Obsahuje dva analogové vstupy 0–10 V vhodné pro senzory, jako jsou senzory CO₂, světla nebo tlaku.
- Digitální vstupy: Obsahuje dva digitální vstupy, které podporují signály z detektorů pohybu, senzorů úniku nebo spínačů.
- Jeden bezpotenciálový výstup na polovodičovém relé
- Vstup a výstup s bezpotenciálovým kontaktem: Podporuje jeden vstup s bezpotenciálovým kontaktem a jeden výstup s bezpotenciálovým kontaktem pro relé nebo alarmy.
- Kompatibilita se senzory Arduino: Kompatibilní s většinou senzorů Arduino, což umožňuje realizaci vlastních automatizačních projektů.

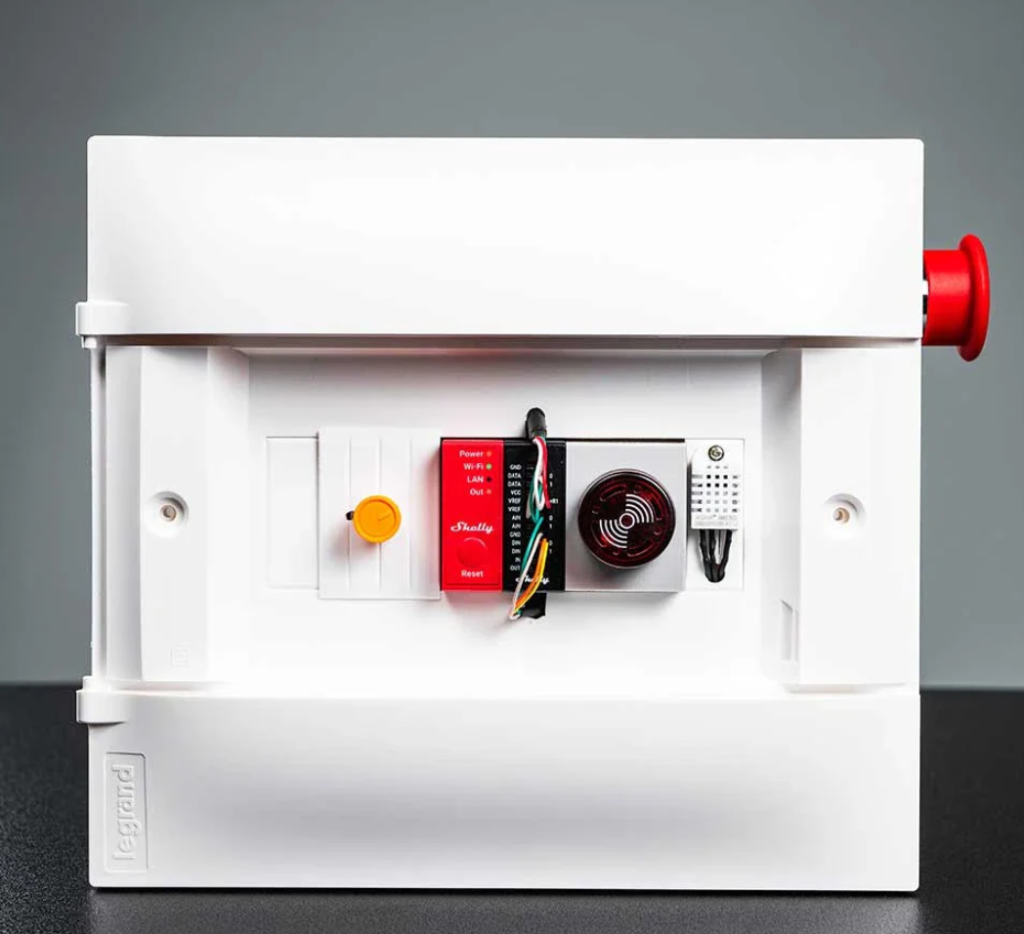

- Montáž na DIN lištu: Navrženo pro snadnou a bezpečnou instalaci na DIN lištu v domácích, komerčních a průmyslových rozvaděčích.
- Konfigurovatelná nastavení vstupů: Umožňuje logickou inverzi a nastavitelné prahové hodnoty pro digitální a analogové vstupy pro flexibilní použití.
Proč Shelly Pro Sensor Add-on
Rozšiřte svou automatizaci Shelly Pro o chytré a bezpečné snímání

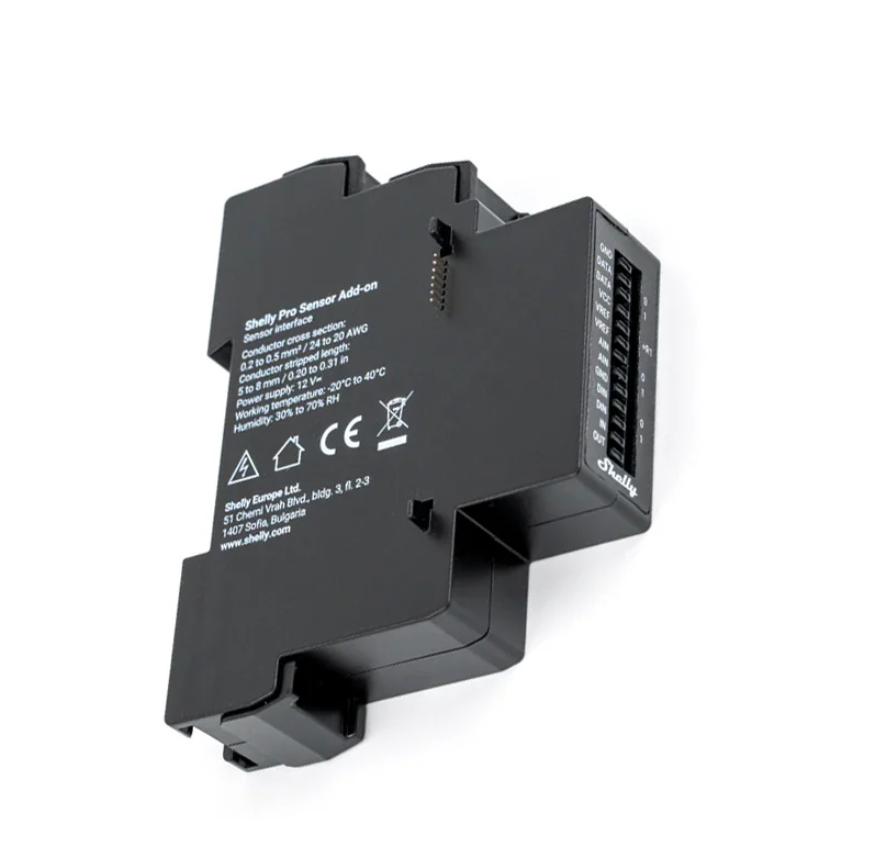

Shelly Pro Sensor Add-on je galvanicky izolované senzorové rozhraní pro zařízení Shelly Pro, určené pro kompaktní montáž na DIN lištu. Použijte jej k připojení senzorů 1-Wire, analogových 0–10 V, digitálních a senzorů s bezpotenciálovým kontaktem a proměňte tak své zařízení Shelly Pro v výkonný multisenzorový rozbočovač pro přesné monitorování a pokročilou automatizaci.
Řešení
Shelly Pro Sensor Add-on
Přesné zemědělství a dálkové zavlažování
Pomocí Shelly Pro Sensor Add-on můžete ke svým zařízením Shelly Pro připojit senzory vlhkosti půdy, teploty a vlhkosti vzduchu a automatizovat zavlažování na základě skutečných podmínek, nikoli odhadů. Vytvářejte plány, které reagují na data ze senzorů, dálkově spouštějte nebo zastavujte čerpadla a snižujte spotřebu vody i energie, přičemž zajistíte ochranu a dostatečné zavlažování plodin.
Inteligentní monitorování prostředí ve skladech
Pomocí Shelly Pro Sensor připojte senzory teploty a vlhkosti ke svým zařízením Shelly Pro a sledujte podmínky v reálném čase. Automatizujte úpravy systému HVAC nebo spouštějte alarmy, když hodnoty překročí nebo klesnou pod stanovený rozsah, čímž pomůžete chránit skladované zboží a udržovat konzistentní skladovací podmínky.
.
Monitorování podmínek v solárním parku
Pomocí Shelly Pro Sensor připojte senzory teploty, osvětlení (slunečního záření) a větru k vašim zařízením Shelly Pro a sledujte podmínky na místě v reálném čase. Analyzujte data ze senzorů, abyste včas odhalili problémy s výkonem, naplánujte údržbu na základě aktuálních podmínek a udržujte svůj solární park v provozu s maximální účinností.
Automatizace průmyslových závodů
Pomocí Shelly Pro Sensor Add-on připojte senzory teploty, vibrací a hladiny kapaliny k vašim zařízením Shelly Pro a sledujte zařízení v reálném čase. Včas odhalte poruchy, spouštějte výstrahy nebo automatizované akce a podporujte prediktivní údržbu, abyste snížili prostoje a ochránili kritická zařízení.

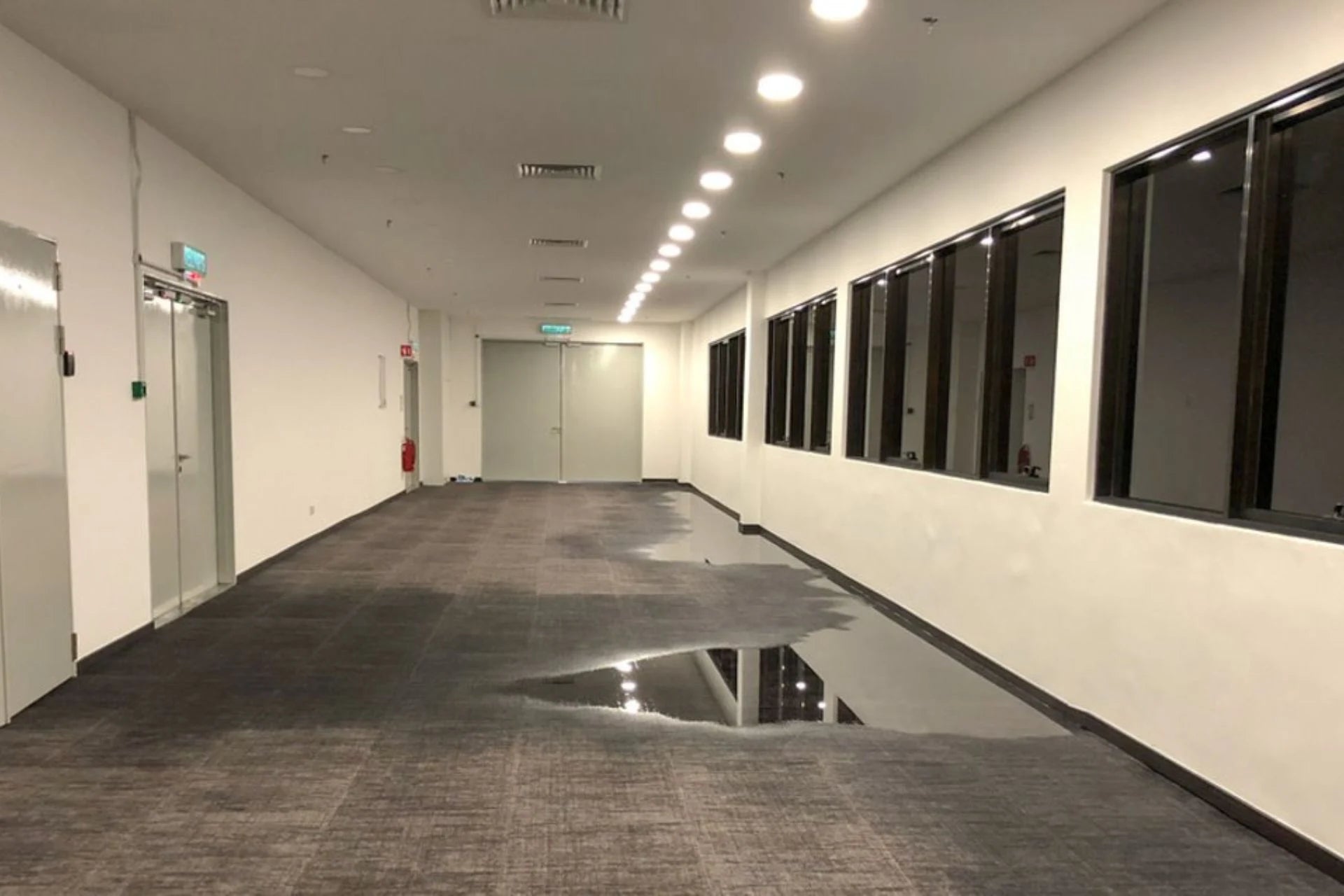

Detekce úniků a zaplavení v komerčních budovách
Pomocí Shelly Pro Sensor připojte senzory úniku vody k zařízením Shelly Pro a monitorujte kritické oblasti, jako jsou serverovny, technické šachty a technická patra. Včas detekujte úniky, spouštějte alarmy a automatizujte uzavírací ventily, abyste omezili škody a chránili infrastrukturu budovy.

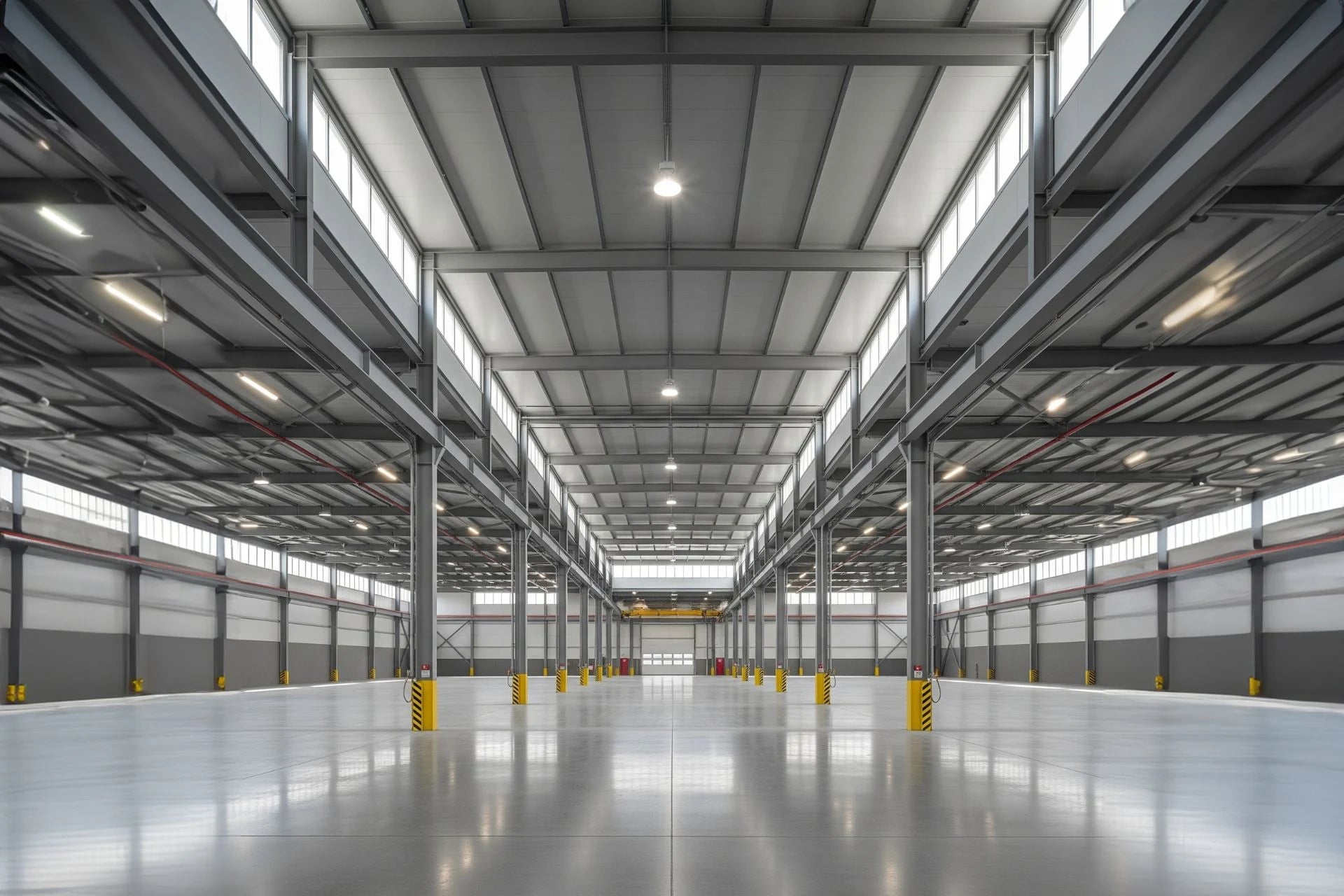

Inteligentní automatizace osvětlení ve velkých objektech
Pomocí Shelly Pro Sensor Add-on připojte PIR snímače pohybu k vašim zařízením Shelly Pro a automatizujte osvětlení na základě přítomnosti osob. Světla se zapnou pouze tehdy, když jsou prostory využívány, a vypnou se, když jsou prázdné, což pomáhá snižovat spotřebu energie a zároveň udržuje chodby, sklady a kanceláře pohodlné a bezpečné.
Specifikace
Rozměry (V × Š × H): 94 × 19 × 69 mm
Hmotnost: 45 g
Montáž: DIN lišta
Průřez vodiče: 0,2 až 0,5 mm² (24 až 20 AWG)
Délka odizolování vodiče: 5 až 8 mm
Provozní teplota: −20 až +40 °C
Vlhkost: 30 až 70 % RH
Maximální nadmořská výška: 2000 m
Napájení: 12 V (z kompatibilního zařízení Shelly)
Spotřeba energie: < 0,5 W (bez senzorů)
Digitální vstup (True): −15 až 0,5 V
Digitální vstup (False): 2,5 až 15 V
Rozsah analogového vstupu: 0 až 100 %
Práh hlášení analogového vstupu: 1 %
Rozsah voltmetru: 0 až 10 V
Práh hlášení voltmetru: 0,1 V
Přesnost analogového vstupu / voltmetru: lepší než ±5 %
Maximální proud VCC: 10 mA
Maximální proud VREF: 2 mA
Rezistor VREF + R1: 10 kΩ
Maximální spínané napětí: 30 V
Maximální spínaný proud: 300 mA
CPU: STM32G071GBU6
Kompatibilní zařízení: Shelly Pro 1, Shelly Pro 1PM, Shelly Pro 2, Shelly Pro 2PM, Shelly Pro 3EM, Shelly Pro Dimmer 0/1–10V PM, Shelly Pro Dimmer 1PM, Shelly Pro Dimmer 2PM, Shelly Pro EM-50
Přesnost měření teploty: dle použitého senzoru DS18B20 nebo DHT22
Přesnost měření vlhkosti: dle použitého senzoru DHT2
