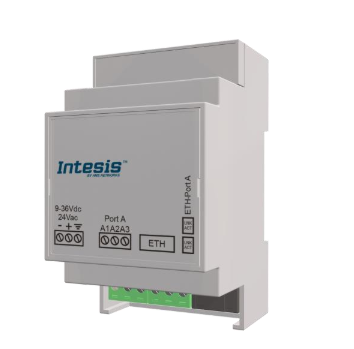

Integrujte zařízení v síti Modbus RTU se sítí Modbus TCP transparentně pomocí našeho kompaktního Modbus Routeru. Cílem této integrace je zpřístupnit zařízení, registry a prostředky Modbus RTU klientovi BMS nebo řídicí jednotce Modbus TCP.

Vlastnosti a výhody

• Podpora až šesti souběžných klientů Modbus TCP

  Řídící jednotka podporuje až šest souběžných klientů Modbus TCP.

• Snadná integrace se systémem Intesis MAPS

  Proces integrace lze snadno a rychle řídit pomocí konfiguračního nástroje Intesis MAPS.

• Snadné uvedení do provozu pomocí Intesis MAPS

  Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.

• Podpora až 32 zařízení RTU s plným zatížením

  Řídící jednotka podporuje až 32 souběžných zařízení RTU s plným zatížením.

• K dispozici jsou diagnostické signály Modbus

  Diagnostické signály Modbus jsou k dispozici jak v Intesis MAPS, tak i jako registry Modbus.

Technické specifikace

• Obsah dodávky: Intesis brána a instalační příručka.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): 53
• Čistá výška (ERP) (mm): 58
• Čistá hloubka (ERP) (mm): 58 mm: 93
• Hmotnost netto (ERP) (g): 194 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky)
• Vstupní napětí (V): 9-36 VDC / 24 VAC / 50-60 Hz / 0,140 A / 1,7 W
• Napájecí konektor: 3pólový
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): (3 roky)
• Kapacita: Až 32 zařízení.
• Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• KC: Ano
• WEEE Category: IT a telekomunikační zařízení
• CB: Ano
• UKPSTI: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Konektory / vstupy / výstupy: Napájení, EIA-485, Ethernet.
• Obsahuje baterii: Ne

Případ použití

Příklad integrace
