Aplikace Mitsubishi Heavy Industries byla speciálně navržena pro obousměrné ovládání a monitorování VRF systémů Mitsubishi Heavy Industries z BMS, SCADA, PLC nebo jakéhokoliv jiného zařízení pracujícího jako BACnet/IP server nebo BACnet MS/TP klient. Toto řešení umožňuje integraci až 16 vnitřních jednotek z jednoho rozhraní.

Funkce a výhody

BACnet/IP a BACnet MS/TP podpora

• Rozhraní podporuje oba protokoly BACnet/IP i BACnet MS/TP.

Přímý přístup k venkovní jednotce

• Připojení je jednoduché, protože rozhraní se připojuje přímo k datové sběrnici venkovní jednotky.

Automatická identifikace

• K dispozici je funkce skenování pro automatickou identifikaci jednotek přítomných v systému VRF.

Signály venkovní jednotky

• Signály přiřazené venkovní jednotce jsou k dispozici pro použití v integraci.

Signály spotřeby energie jednotlivých vnitřních jednotek

• Signály spotřeby energie z každé vnitřní jednotky jsou k dispozici, takže je lze kontrolovat individuálně.

Dvě možnosti konfiguračních portů

• Konfigurace rozhraní může být provedena přes IP nebo USB (konzolový) port.

Přístup přívětivý k uvedení do provozu s Intesis MAPS

• Šablony lze importovat a opakovaně používat podle potřeby, což výrazně zkracuje dobu uvedení do provozu.

Automatické aktualizace konfiguračního nástroje a rozhraní

• Jak konfigurační nástroj Intesis MAPS, tak firmware rozhraní mohou přijímat automatické aktualizace.

Technické specifikace

• Tlačítka: Tovární reset. I-Am zpráva (pouze pro BACnet). Přepínač normální režim/programovací režim (pouze pro KNX)
• LED indikátory: Stav gateway a komunikace
• DIP & otočné přepínače: Konfigurace sériového portu EIA-485
• Popis baterie: Lithium tlačítková baterie s oxidem manganičitým

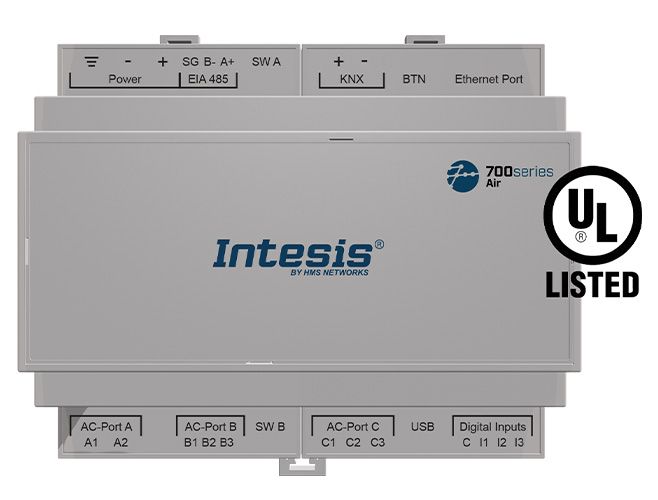

• Konektory / vstupy / výstupy: Napájení, EIA-485, KNX, Ethernet, HVAC port, binární vstupy (suchý kontakt), USB konzolový port
• Obsahuje baterii: Ne

• Obsah balení: Intesis Gateway a instalační manuál.
• Není součástí balení: Napájecí zdroj není součástí dodávky.
• Čistá šířka (mm): 106 mm
• Čistá výška (mm): 58 mm
• Čistá hloubka (mm): 90 mm
• Čistá hmotnost (g): 240 g
• Balená šířka (mm): 130 mm
• Balená výška (mm): 85 mm
• Balená hloubka (mm): 140 mm
• Balená hmotnost (g): 550 g
• Montáž: Montáž na DIN lištu (držák včetně), nástěnná montáž
• Vstupní napětí (V): Pro stejnosměrný proud: 12 .. 36 VDC ±10 %, max: 250 mA; pro střídavý proud: 24 VAC ±10 %, 50-60 Hz, max: 127 mA; doporučené napětí: 24 VDC, max: 127 mA
• Spotřeba energie (W): 127 W
• Napájecí konektor: 3-pólový
• Provozní teplota min: -10 °C
• Provozní teplota max: 60 °C
• Skladovací teplota min: -30 °C
• Skladovací teplota max: 60 °C
• Materiál krytu: Plast
• Materiál balení: Karton
• Záruka (roky): 3 roky
• Kapacita: Až 16 vnitřních jednotek a až 12 venkovních jednotek
• Podmínky instalace: Toto zařízení je určeno k montáži do rozvaděče. Pokud je zařízení instalováno mimo rozvaděč, je třeba vždy přijmout opatření proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. nastavení, přepínače apod.) je třeba vždy dodržovat běžná antistatická opatření před dotykem zařízení.
• Konfigurace: Intesis MAPS

• Číslo položky: IN776MHI00SO000
• Klasifikace pro vývoz (ECCN): EAR99
• Dvojí využití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• ETIM klasifikace: EC001604
• UKPSTI: Ano
• UKCA: Ano
• CB: Ano
• BTL: Ano

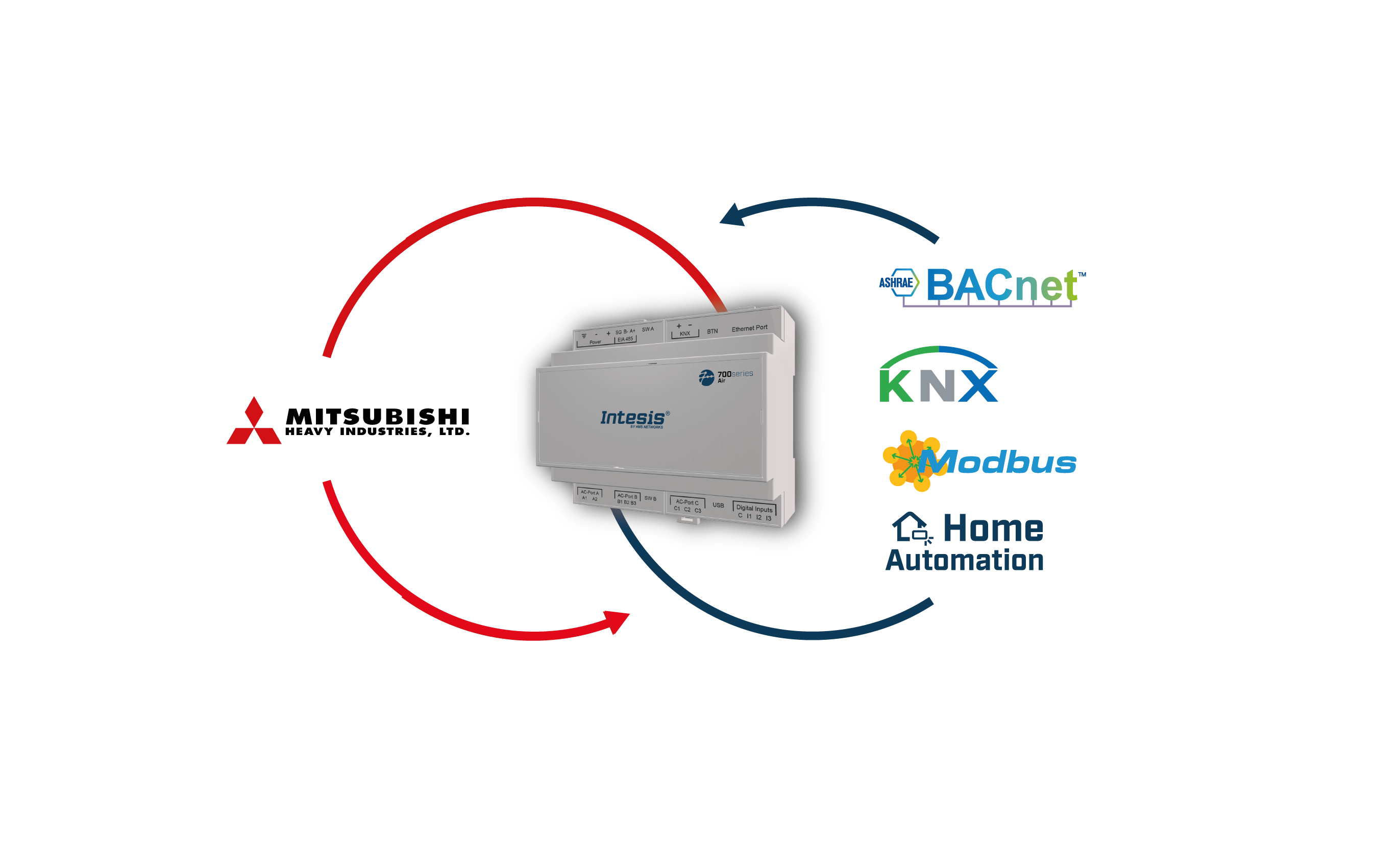

Příklad použití

Kombinace více protokolů
Ke změně protokolu použijte Intesis MAPS: BACnet, Modbus, KNX nebo domácí automatizace.
