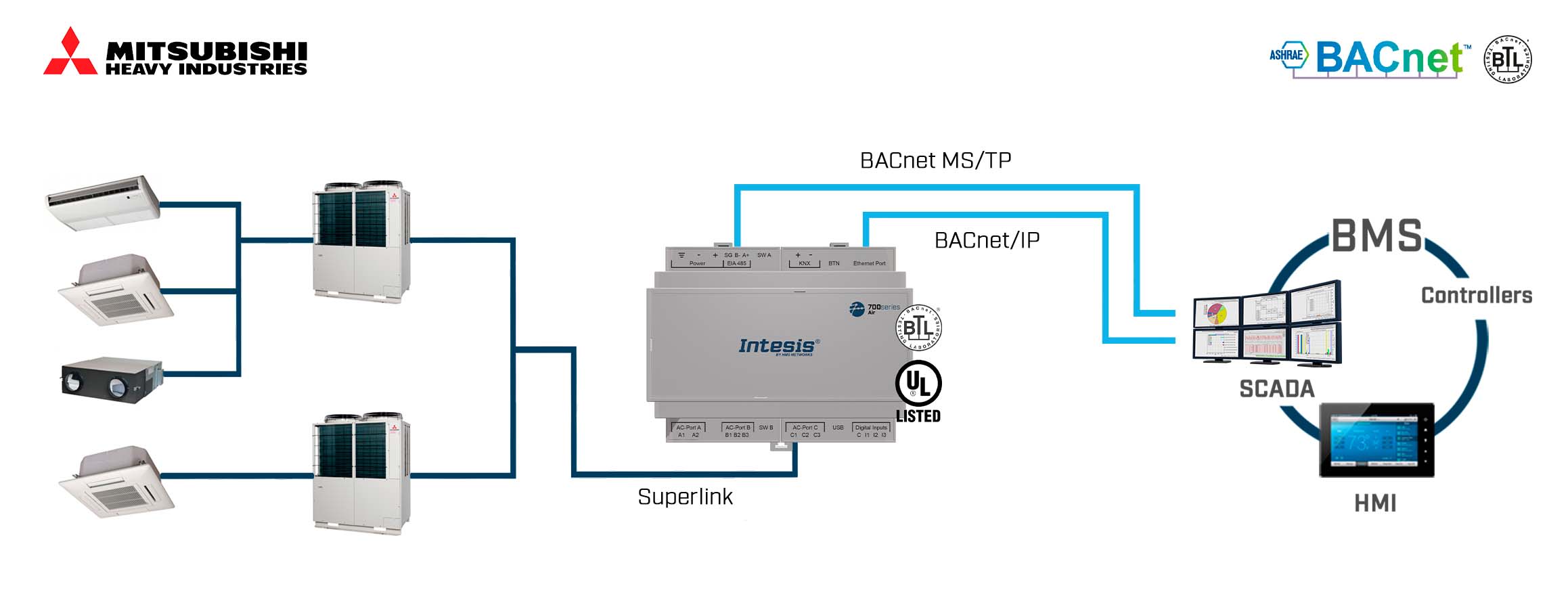

Aplikace Mitsubishi Heavy Industries byla speciálně navržena pro umožnění obousměrné kontroly a monitorování VRF systémů Mitsubishi Heavy Industries z BMS, SCADA, PLC nebo jakéhokoli jiného zařízení pracujícího jako BACnet/IP server nebo BACnet MS/TP klient. Řešení umožňuje integraci až 64 vnitřních jednotek z jednoho rozhraní.

Funkce a výhody

Podpora BACnet/IP a BACnet MS/TP

• Rozhraní podporuje oba protokoly BACnet/IP i BACnet MS/TP.

Přímý přístup k venkovní jednotce

• Připojení je jednoduché, protože rozhraní se připojuje přímo k komunikační sběrnici venkovní jednotky.

Automatická identifikace

• Je k dispozici funkce skenování pro automatickou identifikaci jednotek přítomných ve VRF systému.

Signály venkovní jednotky

• Signály přiřazené k venkovní jednotce jsou dostupné pro použití v integraci.

Individuální signály spotřeby energie vnitřních jednotek

• Signály spotřeby energie z každé vnitřní jednotky jsou k dispozici, takže je lze kontrolovat jednotlivě.

Dvě možnosti konfiguračních portů

• Konfigurace rozhraní může být provedena buď přes jeho IP port, nebo USB (Console) port.

Snadné uvedení do provozu s Intesis MAPS

• Šablony lze importovat a opakovaně používat dle potřeby, což výrazně zkracuje čas uvedení do provozu.

Konfigurační nástroj a automatické aktualizace rozhraní

• Jak konfigurační nástroj Intesis MAPS, tak firmware rozhraní mohou přijímat automatické aktualizace.

Technické specifikace

• Tlačítka: tovární nastavení, zpráva I-Am (pouze pro BACnet), přepínač normálního / programovacího režimu (pouze pro KNX).
• LED indikátory: Stav brány a komunikace.
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.
• Popis baterie: Lithiová knoflíková baterie s oxidem manganičitým.
• Konektory / Vstup / Výstup: Napájení, EIA-485, KNX, Ethernet, HVAC port, binární vstupy (beznapěťové kontakty), USB port pro konzoli.
• Obsahuje baterii: Ne

• Obsah dodávky: Intesis Gateway a instalační manuál
• Není součástí dodávky: Napájecí zdroj není součástí
• Čistá šířka (mm): 106 mm
• Čistá výška (mm): 58 mm
• Čistá hloubka (mm): 90 mm
• Čistá hmotnost (g): 240 g
• Balená šířka (mm): 130 mm
• Balená výška (mm): 85 mm
• Balená hloubka (mm): 140 mm
• Balená hmotnost (g): 550 g
• Montáž: Montáž na DIN lištu (držák je součástí), montáž na stěnu
• Vstupní napětí (V):
• Pro DC: 12 .. 36 VDC ±10 %, max. 250 mA
• Pro AC: 24 VAC ±10 %, 50–60 Hz, max. 127 mA
• Doporučeno: 24 VDC, max. 127 mA
• Spotřeba energie (W): 127
• Napájecí konektor: 3pólový
• Minimální provozní teplota (°C): -10 °C
• Maximální provozní teplota (°C): 60 °C
• Minimální skladovací teplota (°C): -30 °C
• Maximální skladovací teplota (°C): 60 °C
• Materiál krytu: Plast
• Materiál balení: Karton
• Záruka (roky): 3 roky
• Kapacita: Až 64 vnitřních jednotek a až 12 venkovních jednotek
• Podmínky instalace:
• Tento řídící jednotka je určen k instalaci uvnitř rozvaděče. Pokud je jednotka instalována mimo rozvaděč, je třeba přijmout opatření proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. nastavení přepínačů, úpravy) je nutné dodržovat běžná antistatická opatření.
• Konfigurace: Intesis MAPS

• Objednací číslo: IN776MHI00MO000
• Číslo pro klasifikaci exportní kontroly (ECCN): EAR99
• Dvojí použití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• CE: Ano
• UL: Ano
• Kategorie WEEE: Zařízení IT a telekomunikační techniky
• ETIM klasifikace: EC001604
• UKPSTI: Ano
• UKCA: Ano
• CB: Ano
• BTL: Ano

Příklad použití

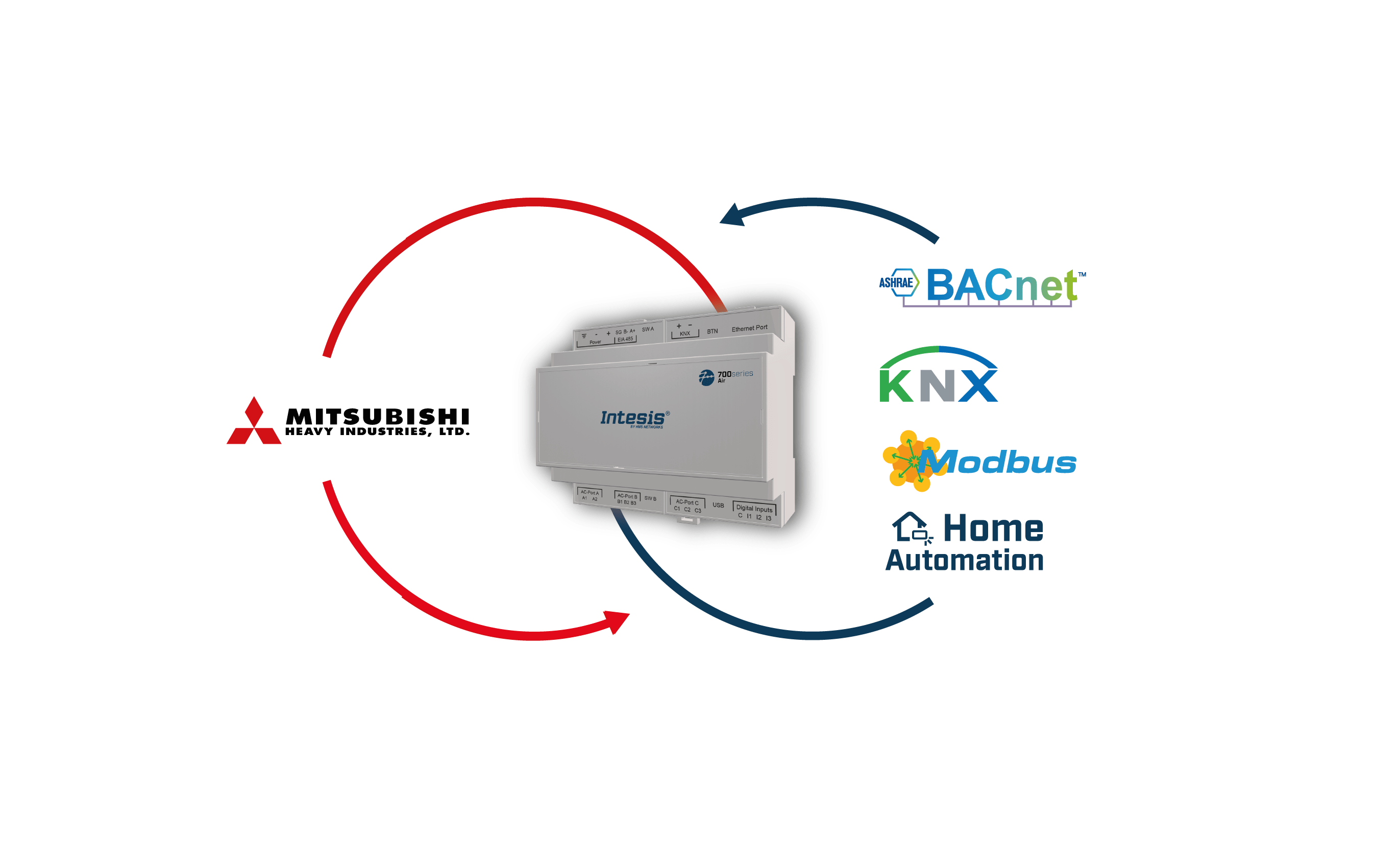

Víceprotokolové kombinace – Použijte Intesis MAPS ke změně protokolu: BACnet, Modbus, KNX nebo Home Automation.
