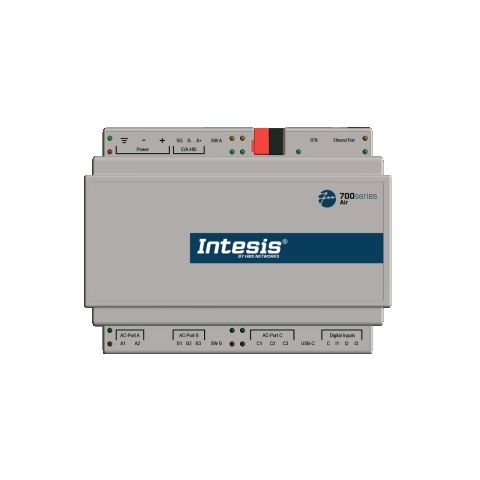

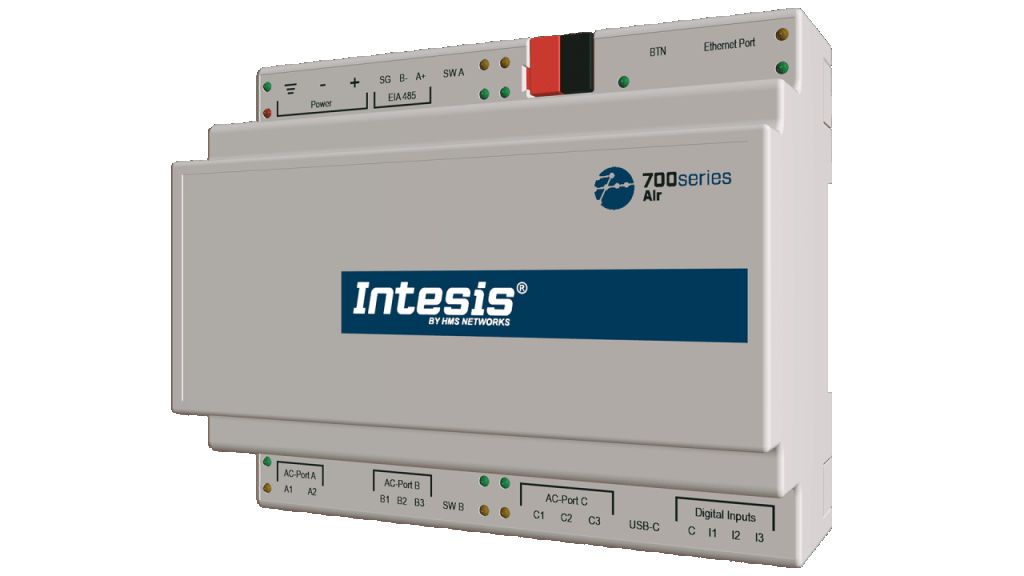

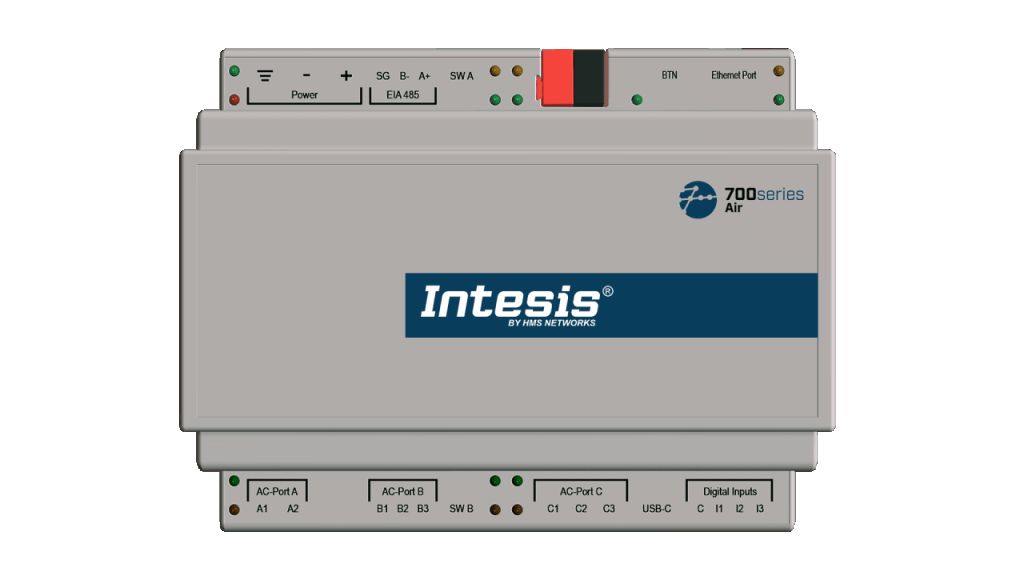

Aplikace Mitsubishi Heavy Industries byla speciálně navržena tak, aby umožňovala obousměrné ovládání a monitorování systémů Mitsubishi Heavy Industries VRF z instalace KNX. Řešení umožňuje integraci až 4 vnitřních jednotek z jediného rozhraní.

Vlastnosti a výhody

• Podpora standardních datových bodů KNX (DPT)

  Jsou podporovány standardní datové body KNX (DPT), což zaručuje jednoduchou integraci zařízení/systému KNX.

• Přímý přístup k venkovní jednotce

  Připojení je jednoduché, protože rozhraní se připojuje přímo ke komunikační sběrnici venkovní jednotky.

• Automatická identifikace

  Pro automatickou identifikaci jednotek přítomných v systému VRF je k dispozici funkce skenování.

• Signály venkovní jednotky

  K dispozici jsou signály přiřazené venkovní jednotce, které lze použít při integraci.

• Signály spotřeby energie jednotlivých vnitřních jednotek

  K dispozici jsou signály spotřeby energie z každé vnitřní jednotky, takže je lze kontrolovat individuálně.

• Podpora datových bodů

  K dispozici je široká škála monitorovacích a řídicích datových bodů.

• Přístup vhodný pro uvedení do provozu s Intesis MAPS

  Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.

• Automatické aktualizace konfiguračního nástroje a rozhraní

  Jak konfigurační nástroj Intesis MAPS, tak firmware rozhraní mohou dostávat automatické aktualizace.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá hmotnost (ERP) (g): 275 g
• Montáž: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): 3
• Kapacita: Až 4 vnitřní jednotky a až 12 venkovních jednotek.
• Podmínky instalace: Vnitřní teplota: 1,5 °C:
  • Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• CB: Ano
• UKCA: Ano
• UKPSTI: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Obsahuje baterii: Ne
• Indikátory LED: Stav brány a komunikace.
• Tlačítka: Tovární reset. Zpráva I-Am (pouze pro BACnet). Přepínač normálního režimu/režimu programování (pouze pro KNX).

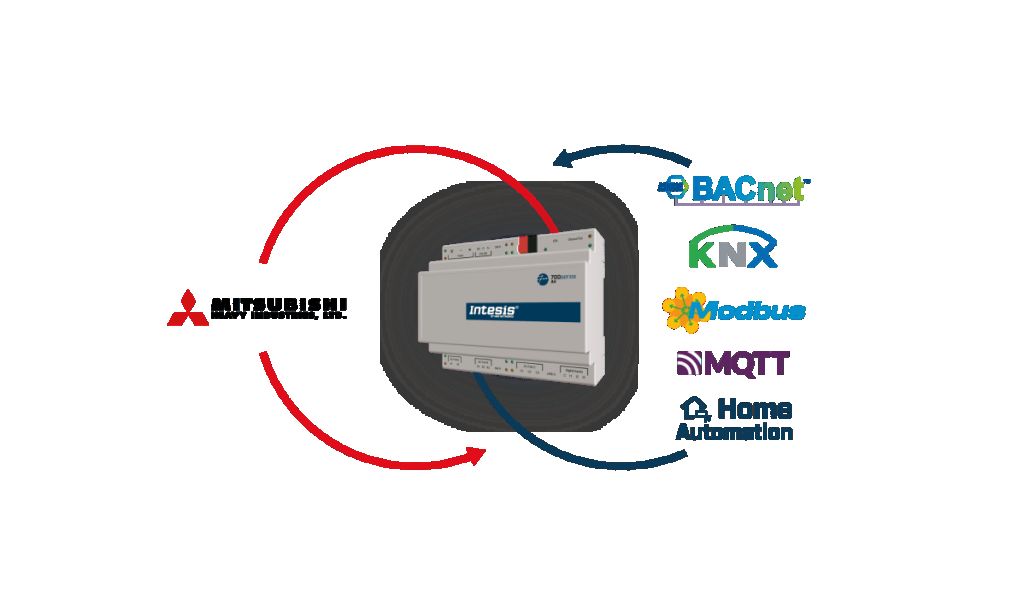

Případ použití

Příklad integrace.
