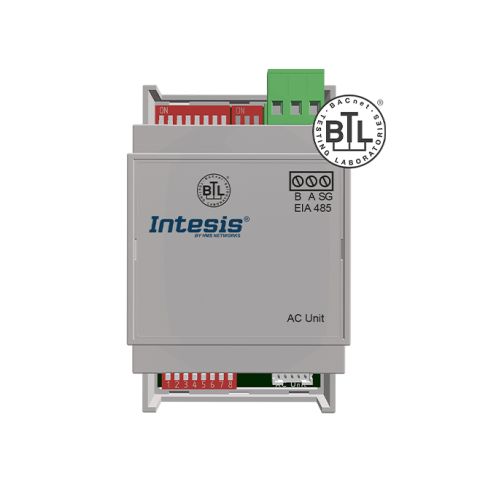

Rozhraní Mitsubishi Electric-BACnet umožňuje plnou obousměrnou komunikaci mezi domácími klimatizačními jednotkami Mitsubishi Electric, Mr. Slim a City Multi a sítěmi BACnet MS/TP. Rozhraní podporuje komunikaci BACnet pomocí dotazování (polling) nebo požadavků na odběr dat (COV), díky čemuž jsou vnitřní jednotky dostupné prostřednictvím samostatných BACnet objektů.

Funkce a výhody

Podpora pouze BACnet MS/TP

• Podporován je pouze protokol BACnet MS/TP.

Konfigurace pomocí vestavěných DIP přepínačů

• Konfigurace rozhraní se provádí přímo pomocí vestavěných DIP přepínačů.

Data klimatizační jednotky jako pevné BACnet objekty

• Vlastnosti a funkce klimatizační jednotky jsou převedeny do pevných BACnet objektů.

Funkce obsazenosti pro úsporu energie

• Funkce obsazenosti pomáhá snižovat náklady, protože HVAC systémy jsou jedním z hlavních spotřebitelů energie.

Úplná kontrola a monitorování jednotky přes BACnet

• Prostřednictvím interních proměnných, čítače provozních hodin (pro údržbu) a indikace chyb.

Podpora tichého režimu

• Rozhraní podporuje tichý režim, což umožňuje tichý provoz klimatizační jednotky.

Ovládání klimatizační jednotky pomocí dálkového ovladače a BACnet MS/TP

• Klimatizační jednotka může být současně ovládána přes BACnet MS/TP i vlastním dálkovým ovladačem.

Není potřeba externí napájení

• Rozhraní je napájeno přímo z klimatizační jednotky, takže není potřeba externí napájecí zdroj.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační manuál, kabel pro připojení klimatizace
• Čistá šířka (mm): 53 mm
• Čistá výška (mm): 58 mm
• Čistá hloubka (mm): 93 mm
• Čistá hmotnost (g): 78 g
• Balená šířka (mm): 140 mm
• Balená výška (mm): 86 mm
• Balená hloubka (mm): 110 mm
• Balená hmotnost (g): 216 g
• Montáž: Montáž na DIN lištu (držák v balení), montáž na zeď
• Vstupní napětí (V): 12 VDC
• Příkon (W): 1,02 W
• Napájecí konektor: Jiný
• Minimální provozní teplota (°C): 0 °C
• Maximální provozní teplota (°C): 70 °C
• Minimální skladovací teplota (°C): 0 °C
• Maximální skladovací teplota (°C): 70 °C
• Materiál krytu: Plast
• Materiál balení: Karton
• Záruka (roky): 3 roky
• Kompatibilita s modely klimatizace: Mitsubishi Electric Air Conditioning
• Kapacita: 1 vnitřní jednotka
• Podmínky instalace: Tato gateway je určen pro montáž uvnitř rozvaděče. Pokud je zařízení namontováno mimo rozvaděč, je nutné vždy přijmout opatření k ochraně před elektrostatickým výbojem. Při práci uvnitř rozvaděče (např. nastavení přepínačů) je vždy třeba dodržovat běžná antistatická opatření před dotykem zařízení.
• Konfigurace: DIP přepínače

• Číslo položky: IN485MIT001I000
• Klasifikační číslo pro vývoz (ECCN): EAR99
• Dvojí použití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• LED indikátory: Stav brány a komunikace
• DIP & otočné přepínače: Konfigurace sériového portu EIA-485. Nastavení brány.
• Konektory / vstupy / výstupy: EIA-485, HVAC port
• Obsahuje baterii: Ne

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• ETIM klasifikace: EC001604
• UKPSTI: Ano
• CB: Ano
• BTL: Ano
