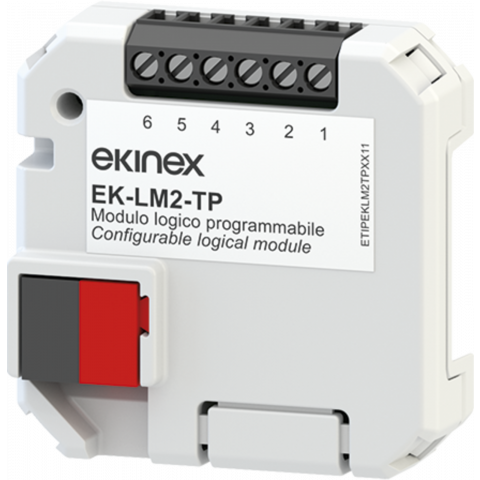

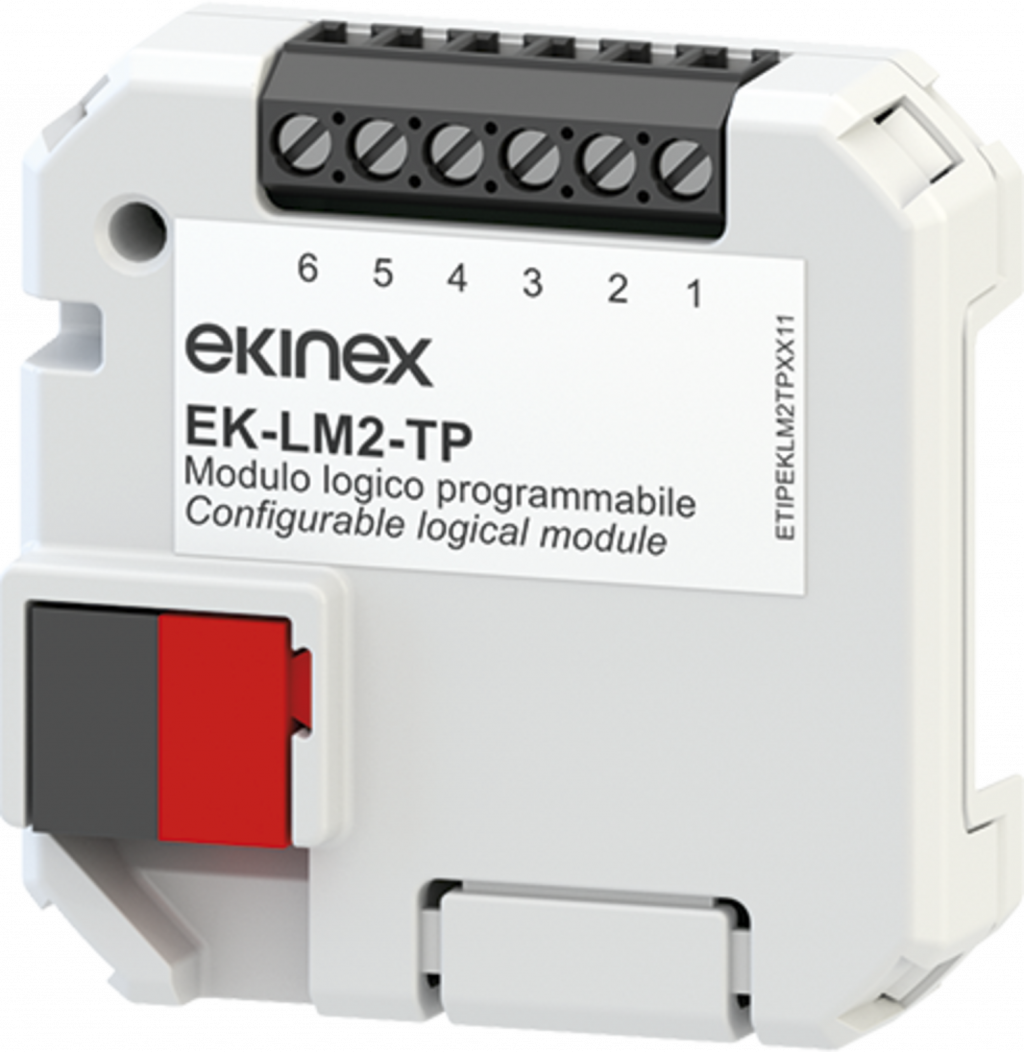

Logický modul (malá řídicí jednotka) umožňující automatizovat zařízení na sběrnici KNX pomocí logických a matematických pravidel, konfigurace z ETS.

Modul je napájen z KNX sběrnice napětím 30 V ss SELV a nevyžaduje doplňkové napájení. Instalace/uchycení do krytu nebo na DIN lištu (EN 60715) pomocí držáku EK-SMG-35 který je součástí dodávky. included in the delivery. Určen pro komerční i rezidenční systémy automatizace budov.

FUNKCE/ PARAMETRY

Modul obsahuje funkce z následujícího seznamu:

• Logické: Provádí vyhodnocení kombinací logických funkcí podle nastavení .
• Aritmetické: Provádí matematické operace s jednou nebo více vstupními hodnotami.
• Rozsahy: Provádí převod vstupních hodnot na zvolené úrovně nebo jejich omezování.
• Mapování: Překládá vstupní hodnoty (až 8 vstupů) na přednastavené hodnoty výstupů.
• Převod: Převádí komunikační objekt KNX ma jiný datový KNX typ (DPT).
• Časovač: Implementac monostabilního nebo astabilního časovače s volitelnými parametry doby zapnuto/vypnuto.
• Porovnávání: Vrací výsledek porovnání dvou hodnot (rovno, větší, mensší apod.).
• Multiplexer: Kopíruje hodnotu jednoho vstupního objektu buď na jeden z N výstupních objektů, nebo na všechny ve vybrané skupině výstupů.

Parametry pro každou funkci se dají nastavovat dle požadavků z programu ETS.

Pro každý typ funkce je v modulu možno jej použít několikrát a tak je možno modul použít pro řešení vekého počtu logických a matematicko-řídicích úloh a procesů v instalaci ve které je použit.

Doplňkový modul svorkovnice umožňuje připojit k logickému modulu až 4 bezpotenciálové vstupy.
