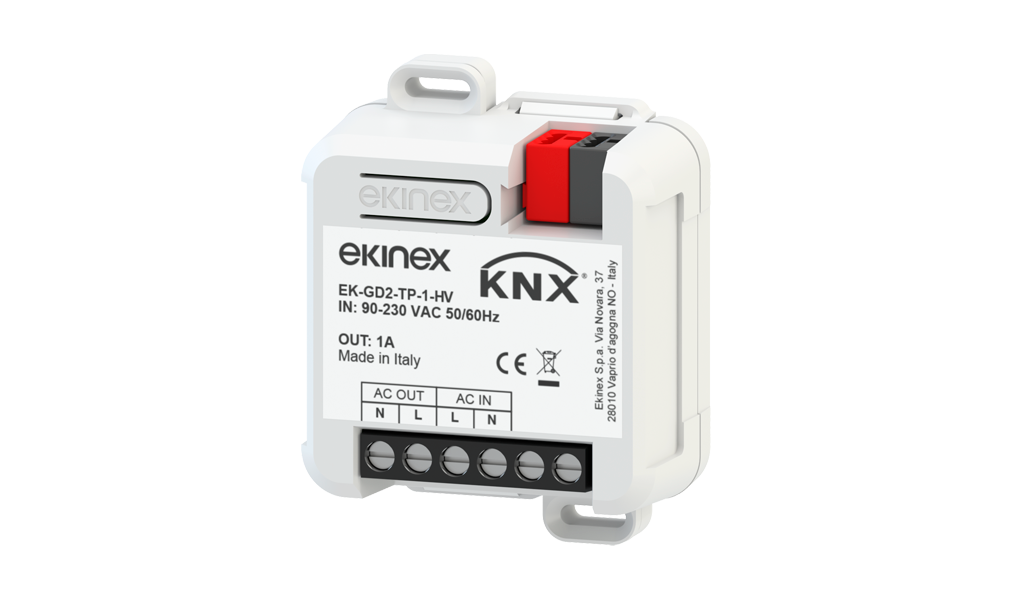

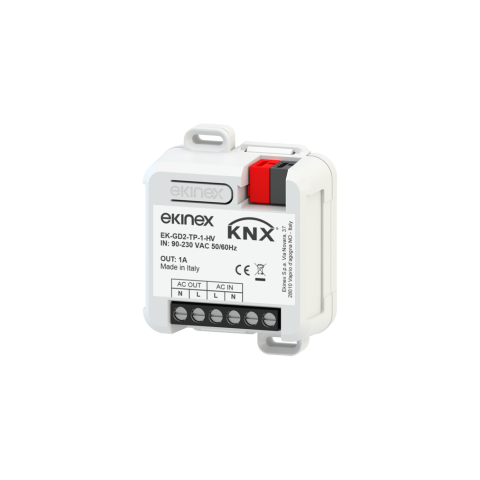

Sběrnicové zařízení KNX s funkcí jednokanálového stmívače s přerušením fáze pro lehké zátěže, s napájecím napětím 90-230 V při 50/60 Hz. Použití ve standardních systémech domácí automatizace a automatizace budov KNX.

Technická data

Vstupy

• Napájecí napětí: 90 - 230 V 50/60 Hz
• Maximální vstupní proud: 1 A

Výstupy

• Napájecí napětí: 90 - 230 V 50/60 Hz
• Výstupní výkon: 110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac
• Minimální výkon zátěže: 1 W
• Maximální výstupní proud: 1 A

Stmívání

• Režim stmívání s otevřenou zátěží (OPEN CIRCUIT) a zkratem na zátěži (SHORT CIRCUIT).
• Rozsah stmívání: 1-100%.

POZNÁMKY
Zátěže, které lze se stmívačem použít, mohou být: žárovky, halogenové žárovky se síťovým napětím, stmívatelné LED žárovky se síťovým napětím, stmívatelné LED pásky se síťovým napětím, spínané zdroje pro stmívatelné LED diody s fázovým řezem. Stmívač střihá fázi v režimu sestupné hrany.

Funkce / vlastnosti

• Provozní teplota: -20 °C ... + 40 °C
• Teplota skladování: 40 °C ... + 60 °C
• Přepravní teplota: 40 °C ... + 60 °C
• Maximální jmenovitá teplota skříně (tc): 80 °C
• Relativní vlhkost: 91 % bez kondenzace
• Stupeň krytí: IP00
• Napájení a zapojení zátěže: 1,5 mm2 (jednoduchý kabel) 2,5 mm2 (splétaný kabel), 16 až 13 AWG.
• Max. krouticí moment 0,5 Nm pro šroubové svorky
• Zapojení sběrnice KNX: 0,26 až 0,5 mm2 - 23 až 20 AWG
• Odizolování: 5,0 6,0 mm
• Plastový kryt
• Svítidlo pro montáž pod omítku nebo do panelu (s dodaným příslušenstvím)
• Hmotnost: 37 g
• Rozměry (DxVxŠ): 37,5 mm: 53 x 61 x 29 mm

Funkčnost

• Ovládání zapnutí/vypnutí a stmívání jednotlivých nebo skupinových svítidel
• Doba zapnutí a vypnutí, minimální a maximální úroveň jasu, lineární nebo logaritmická stmívací křivka nastavitelná z ETS
• Měkké nebo okamžité zapnutí a vypnutí s nastavitelným zpožděním
• Konfigurace chování po resetu napájení, zapnutí/vypnutí sběrnice, odpojení přes ETS
• Kanály lze nastavit pomocí ETS jako nezávislé, paralelní nebo s funkcí kopírování z jiného kanálu.
• Funkce blokování, vynucený provoz, schodišťové světlo, scény, noc, čítač a logické funkce pro každý kanál, nastavitelné prostřednictvím ETS
• Alarm zkratu, otevřené zátěže a výpadku napájení
• Funkce pomocného výstupu s indikací stavu přes KNX
• Ruční ovládání pomocí membránových tlačítek a pro místní testování zapnutí/vypnutí kanálů 1-2-3-4 i v případě nepřítomnosti sběrnice KNX: krátké stisknutí tlačítka zapne/vypne zátěž, stisknutí po dobu alespoň 2 sekund způsobí, že zátěž bliká každou cca 1s.

Konfigurace a uvedení do provozu
Šroubové svorky pro sběrnici KNX, ovládání, napájení a LED zdroj
