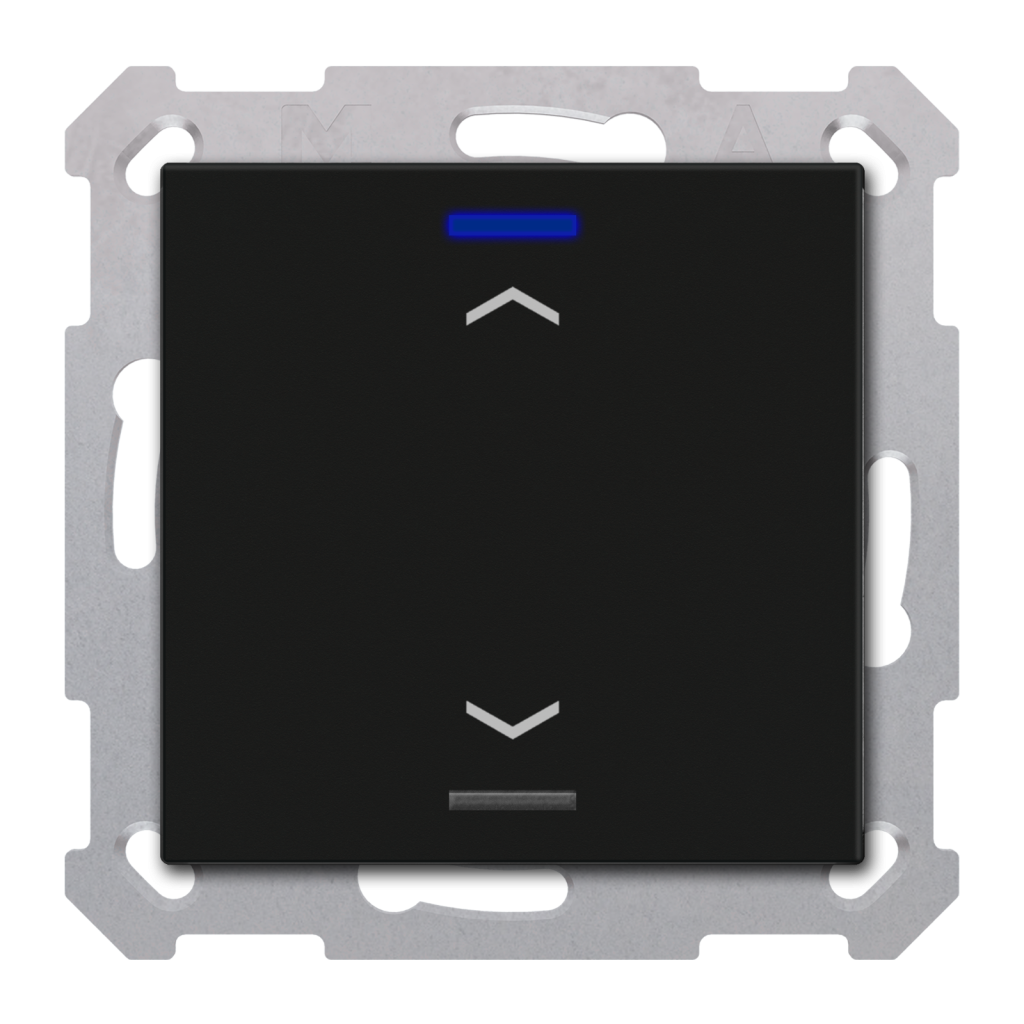

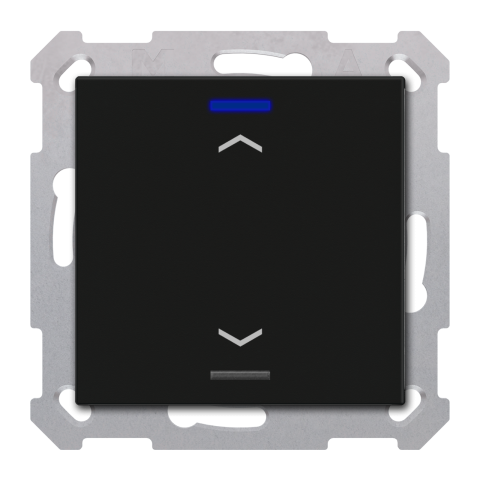

MDT Push-button Lite 55 je neutrální tlačítko KNX RF+ s teplotním senzorem a přizpůsobitelnými stavovými LED diodami RGBW, vhodné pro 55mm řady spínačů od různých výrobců. Svisle uspořádaná tlačítka lze nastavit jako pár tlačítek (dvě plochy) nebo jako samostatná tlačítka. Kromě spínání, stmívání, ovládání žaluzií, scén nebo odesílání hodnot je k dispozici řada dalších funkcí. Tlačítko má 4 integrované logické bloky a spínací aktuátor pro připojení žaluzie/rolety nebo dvou spínacích kanálů.

Funkce produktu:

• Protokol KNX RF+ v režimu System
• KNX Data Secure
• Vhodné pro řady spínačů 55 mm
• Tlačítka lze konfigurovat jako páry nebo jako samostatná tlačítka
• Pro modernizaci bez instalace kabelu KNX Bus
• Jako náhrada za běžné dvouokruhové spínače
• Provoz jako 2kanálový spínací akční člen nebo 1kanálový akční člen pro ovládání rolet
• Ovládání jedním nebo dvěma tlačítky pro spínání, stmívání, rolety, ventily
• Dvě stavové LED diody RGBW na každý pár tlačítek
• Inovativní skupinové ovládání dlouhým/extra dlouhým stiskem tlačítka
• Funkce Multitouch, odesílá až 4 hodnoty na stejné nebo různé objekty
• Přepínání až čtyř hodnot nebo scén
• Krátké/dlouhé stisknutí tlačítka u 2 objektů
• Jas LED lze regulovat pomocí objektu den/noc nebo jasu
• Připojení přes MDT KNX RF+ Line Coupler
• Napájení 230 V AC

Technické údaje:

• Zařízení: RF+ tlačítko
• Typ zařízení: RF+ tlačítko
• Číslo výrobku: RF-TAL55T106.A1S
• EAN / GTIN: 4251916114183
• Barva: Černá, matný povrch
• Rozměry (V x Š x H): 55 x 55 x 41 mm
• Hmotnost, hrubá (vč. obalu): 0.126 kg
• Stupeň krytí: IP20
• Typ instalace: Pod omítku
• Montážní poloha: libovolná
• Přenosová frekvence: 868.0 ... 868.6 MHz *1
• Dosah ve volném prostoru: 150 m
• Výstupní úroveň: 10 dBm
• Citlivost: > -105 dBm
• Kompatibilita (režim): KNX RF S-Mode
• Hmotnost, netto: 0.104 kg
• Jmenovité napětí Un: 230 V AC *2
• Jmenovitý proud In (na výstup): 10 A
• Jmenovitá frekvence: 50/60 Hz
• Typ relé: monostabilní
• Mechanická spínací frekvence: 1.000.000
• Kapacitní zátěž: 14 µF / 10 A
• Napájecí napětí U: 230 V AC, 50 Hz
• Ztrátový výkon zařízení, typicky: ≤ 2 W
• Příkon: < 0,3 W
• Počet tlačítek: 1 pár tlačítek / 2 tlačítka
• Symbol: Nahoru/Dolů
• Počet LED: 2 x RGBW (stav)
• Měřicí rozsah teploty: 0 … 40 °C
• Počet výstupů: 2
• Zátěž žárovek: 1900 W
• HV halogenové žárovky: 800 W
• NV halogenové žárovky: 500 W
• Zářivky bez kompenzace: 500 W
• Zářivky s paralelní kompenzací: 90 W
• Max. počet ECG: 2

• Jmenovitý proud – náběhový proud (150 μs): 80 A
• Náběhový proud (600 μs): 40 A

KNX

• KNX médium: KNX RF 1.R
• KNX aplikace od: ETS 5 (latest)
• KNX Secure: KNX Data Secure

Okolní podmínky

• Provozní teplota: 0 … 45 °C
• Skladovací teplota: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Pružinová svorka, 1,5 mm²
• Délka odizolování: 8 mm

*1 Použití frekvenčního pásma 868 MHz podléhá národním předpisům. Před uvedením do provozu se ujistěte, že byly přezkoumány a dodrženy platné právní požadavky příslušné země.

*2 Smíšený provoz jmenovitého a bezpečného malého napětí (SELV) v rámci aktoru není povolen.
