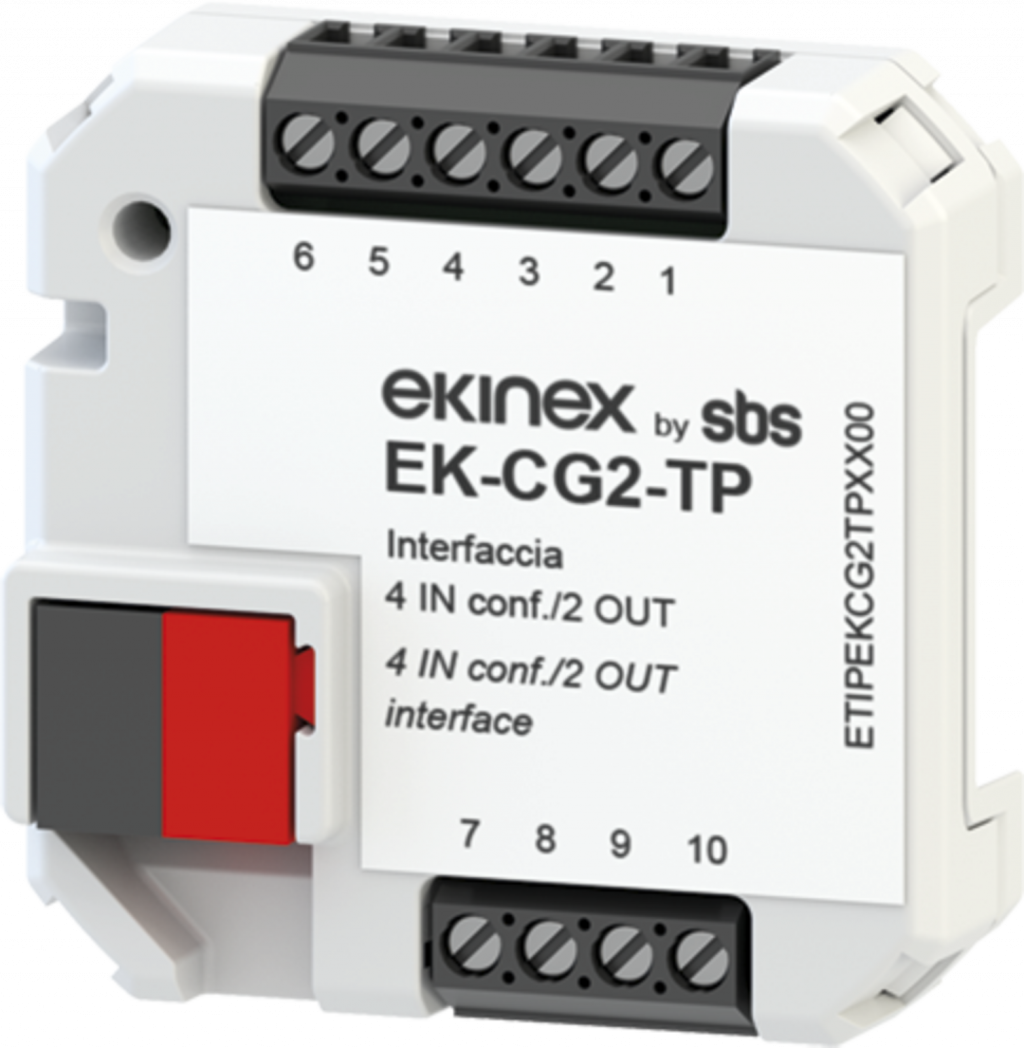

Ekinex® EK-CG2-TP je zařízení KNX, které lze použít jako vstupní a/nebo výstupní modul. Zařízení je vybaveno 4 konfigurovatelnými vstupy a 4 řídicími výstupy pro LED diody s nízkou spotřebou.

Vstupy lze nezávisle konfigurovat pro připojení ke sběrnici KNX:

• spínačům, tlačítkům, klasickým senzorům (které běžně nekomunikují na sběrnici KNX ) nebo jakýmkoli binárním signálům z jiných zařízení, aby bylo možné ovládat funkce sběrnice KNX;
• pasivními teplotními čidly (NTC 10 kΩ při 25 °C). Hodnota hmotnostní teploty vzduchu v prostředí, měřená těmito čidly, může být odeslána na sběrnici nebo může být použita k řízení teploty v místnosti nebo zóně prostřednictvím funkce integrovaného termostatu.

Napětí pro dotazování vstupů je dodáváno uvnitř zařízení. Zařízení integruje komunikační modul sběrnice KNX a je realizováno pro zapuštěnou montáž nebo pro montáž na standardní lištu DIN 35 mm. Zařízení je napájeno ze sběrnice KNX a nevyžaduje pomocné napájení.

Napájení

• Napájení 30 Vdc ze sběrnice KNX.
• Odběr proudu ze sběrnice < 10 mA

Obsah balení

Balení obsahuje svorkovnici pro připojení ke sběrnici. NTC teplotní čidla (strana 231) pro kanály nakonfigurované jako [AI] je třeba objednat zvlášť.

Příslušenství

Podpěra pro montáž na standardní lištu DIN 35 mm (kód EK-SMG-35) a pružina pro nacvaknutí na zadní stranu zařízení Ekinex® pro montáž na stěnu (kód EK-MAR-...), které je třeba objednat zvlášť.

Funkce / vlastnosti

• Plastový kryt
• Programovací tlačítko a LED dioda na krytu
• Připojení ke sběrnicovému vedení pomocí svorkovnice KNX
• Šroubové svorkovnice pro připojení vstupů a výstupů
• Stupeň krytí IP20 (instalované zařízení)
• Hmotnost 20 g

Konfigurace a uvedení do provozu

Podrobný popis parametrů naleznete v aplikační příručce zařízení. Konfigurace a uvedení do provozu vyžadují verzi ETS5 nebo novější. Aplikační program ETS: APEKCG2TP##.knxprod (## = verze).
