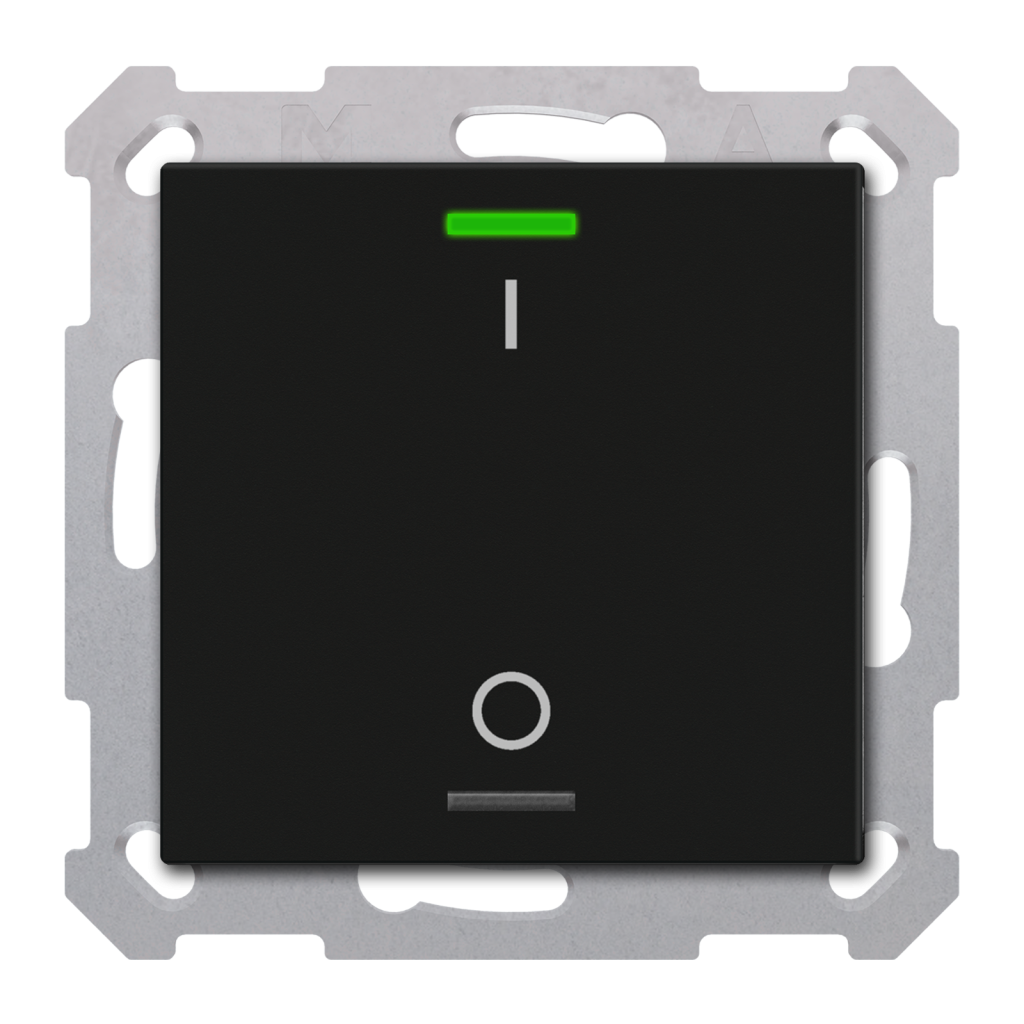

Tlačítko MDT Push-button Light 55 je neutrální tlačítko KNX RF+ s teplotním čidlem a přizpůsobitelnými stavovými LED diodami RGBW, vhodné pro 55mm řady spínačů od různých výrobců. Vertikálně uspořádaná tlačítka lze nastavit jako dvojici tlačítek (dvě plochy) nebo jako samostatná tlačítka. Kromě spínání, stmívání, ovládání žaluzií, scén nebo odesílání hodnot je k dispozici řada dalších funkcí. Tlačítko má 4 integrované logické bloky a spínací aktuátor pro připojení žaluzie/rolety nebo dvou spínacích kanálů.

• Vlastnost: Tlačítko
• Indikace stavu: Ano
• Teplotní čidlo: Ano
• Sortiment: KNX-RF Funk
• Funkce KNX Data Secure: Ano
• Funkční oblasti: 1-násobné
• Gravírování: Symbol I/O

Vlastnosti produktu

• Protokol KNX RF+ v režimu System
• KNX Data Secure
• Kompatibilní s MDT homeXpert
• Vhodné pro řady spínačů 55 mm
• Tlačítka lze konfigurovat jako páry nebo jako samostatná tlačítka
• Pro modernizaci bez instalace kabelu sběrnice KNX
• Jako náhrada za běžné dvoupolohové spínače
• Provoz jako 2kanálový spínací akční člen nebo 1kanálový akční člen pro rolety
• Ovládání jedním nebo dvěma tlačítky pro spínání, stmívání, rolety a ventily
• Dvě stavové LED diody RGBW na každý pár tlačítek
• Inovativní skupinové ovládání dlouhým/extra dlouhým stiskem tlačítka
• Funkce Multitouch, odesílá až 4 hodnoty na stejné nebo různé objekty
• Přepínání až čtyř hodnot nebo scén
• Krátké/dlouhé stisknutí tlačítka u 2 objektů
• Jas LED lze ovládat pomocí objektu den/noc nebo jasu
• 4 logické bloky
• Připojení přes MDT KNX RF+ Line Coupler
• Napájení 230 V AC

Technické údaje:

• Rozměry (V × Š × H): 55 × 55 × 41 mm
• Hmotnost, hrubá (vč. obalu): 0,126 kg
• Stupeň krytí: IP20
• Způsob montáže: Zapuštěná montáž
• Poloha montáže: Libovolná
• Vysílací frekvence: 868,0 … 868,6 MHz *1
• Dosah ve volném prostoru: 150 m
• Výstupní úroveň: 10 dBm
• Citlivost: > -105 dBm
• Kompatibilita (režim): KNX RF S-Mode
• Hmotnost, netto: 0,104 kg

Provozní údaje

• Jmenovité napětí Un: 230 V AC *2
• Jmenovitý proud In (na výstup): 10 A
• Jmenovitá frekvence: 50/60 Hz
• Typ relé: Monostabilní
• Mechanická spínací frekvence: 1 000 000
• Kapacitní zátěž: 14 µF / 10 A
• Napájecí napětí U: 230 V AC, 50 Hz
• Typický odvod výkonu zařízení: ≤ 2 W
• Příkon: < 0,3 W

Ovládání

• Počet tlačítek: 1 pár tlačítek / 2 tlačítka
• Symbol: Vstupy/výstupy
• Počet LED diod: 2× RGBW (stav)

Vstupy

• Rozsah měření teploty: 0 … 40 °C

Výstupy

• Počet výstupů: 2

Údaje o žárovce

• Zátěž žárovky: 1 900 W
• Vysokonapěťové halogenové žárovky: 800 W
• NV-halogenové žárovky: 500 W
• Zářivky bez kompenzace: 500 W
• Zářivka s paralelní kompenzací: 90 W
• Max. počet ECG: 2

Proudy

• Spínací proud (150 μs): 80 A
• Spínací proud (600 μs): 40 A

KNX

• KNX Medium: KNX RF 1.R
• Aplikace KNX: Od verze ETS 5 (nejnovější)
• KNX Secure: KNX Data Secure

Provozní podmínky

• Provozní teplota okolí: 0 … 45 °C
• Skladování: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Pružinová svorka, 1,5 mm²
• Délka odizolování: 8 mm

*1 Použití frekvenčního pásma 868 MHz podléhá vnitrostátním předpisům. Před uvedením do provozu se ujistěte, že byly zkontrolovány a splněny příslušné zákonné požadavky dané země.
*2 Smíšený provoz jmenovitého napětí a bezpečnostního extra nízkého napětí (SELV) v rámci pohonu není povolen!
