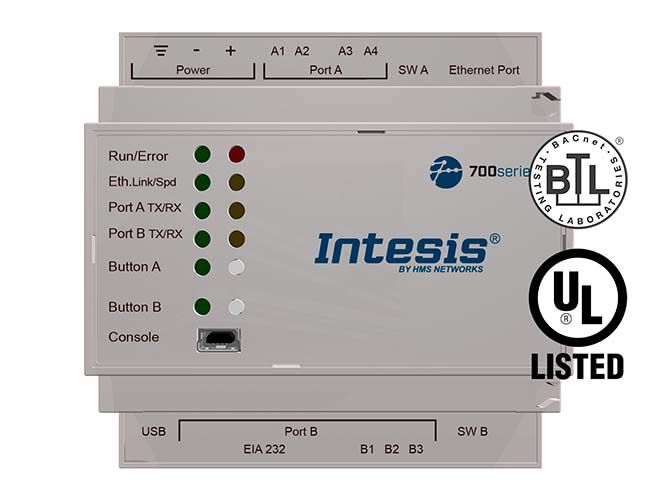

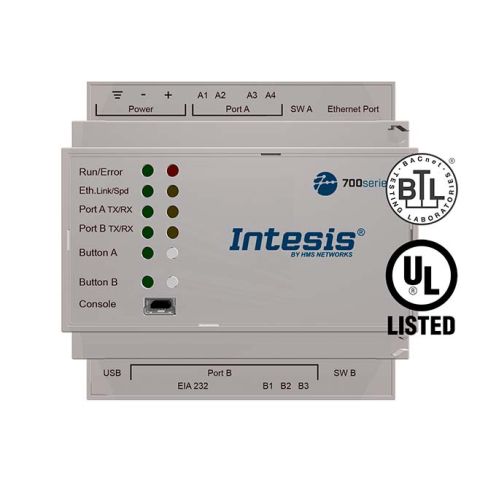

Integruje jakékoli zařízení serveru BACnet MS/TP nebo BACnet/IP s ASCII BMS nebo jakýmkoli ASCII IP či ASCII sériovým řadičem. Tato integrace umožňuje přístup k BACnet objektům, datům a zdrojům z ASCII založeného řídicího systému nebo zařízení, jako by byly součástí ASCII systému, a naopak.

Funkce a výhody

Podpora BACnet/IP i BACnet MS/TP

• Brána podporuje protokoly BACnet/IP i BACnet MS/TP.

Možnost skenování BACnet zařízení pomocí BACnet Explorer

• Je možné skenovat síť BACnet za účelem zjištění zařízení pomocí funkce BACnet Explorer.

Snadná integrace s Intesis MAPS

• Proces integrace je rychlý a snadný díky konfiguračnímu nástroji Intesis MAPS.

Přístup přívětivý k uvedení do provozu s Intesis MAPS

• Šablony lze importovat a znovu používat dle potřeby, což výrazně zkracuje dobu uvedení do provozu.

Automatické aktualizace konfiguračního nástroje i firmwaru brány

• Jak konfigurační nástroj Intesis MAPS, tak firmware brány mohou přijímat automatické aktualizace.

Podpora ASCII Serial (232/485) a ASCII IP

• Brána plně podporuje jak ASCII IP, tak ASCII Serial (232/485).

Automatický zápis požadavku na ASCII sběrnici při změně hodnoty

• Při změně hodnoty v ASCII brána automaticky odešle zápisový požadavek na ASCII sběrnici.

Použití personalizovaných ASCII řetězců

• Na této bráně je možné používat personalizované ASCII řetězce.

Technické specifikace

• Tlačítka: Obnovení do továrního nastavení.
• LED indikátory: Stav brány a komunikace.
• DIP a rotační přepínače: Konfigurace sériového portu EIA-485.
• Popis baterie: Lithiová knoflíková baterie s oxidem manganičitým.
• Konektory / vstupy / výstupy: Napájení, dva porty EIA-485, Ethernet, konzolový port USB Mini-B, USB úložiště, EIA-232.
• Obsahuje baterii: Ano

• Obsah dodávky: Intesis Gateway, instalační manuál, USB konfigurační kabel.
• Není součástí dodávky: Napájecí zdroj není součástí.
• Čistá šířka (mm): 88 mm
• Čistá výška (mm): 90 mm
• Čistá hloubka (mm): 58 mm
• Čistá hmotnost (g): 194 g
• Balení šířka (mm): 127 mm
• Balení výška (mm): 86 mm
• Balení hloubka (mm): 140 mm
• Balení hmotnost (g): 356 g
• Montáž: Montáž na DIN lištu (držák včetně), nástěnná montáž
• Vstupní napětí (V): Pro DC: 9 .. 36 VDC, max. 260 mA, 2,4 W
• Pro AC: 24 VAC ±10 %, 50-60 Hz, max. 100 mA, 2,4 W
• Doporučené napětí: 24 VDC, max. 100 mA
• Spotřeba energie (W): 1,7
• Napájecí konektor: 3-pólový
• Provozní teplota °C min: -10 °C
• Provozní teplota °C max: 60 °C
• Skladovací teplota °C min: -30 °C
• Skladovací teplota °C max: 60 °C
• Materiál krytu: Plast
• Materiál obalu: Karton
• Záruka (roky): 3 roky
• Kapacita: Až 250 bodů
• Podmínky instalace: Tato gateway je navržen pro montáž do rozvaděče. Pokud je zařízení namontováno mimo rozvaděč, je třeba vždy přijmout opatření k ochraně proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. úpravy, nastavování přepínačů apod.) je nutné vždy dodržovat běžná antistatická opatření před manipulací se zařízením.
• Konfigurace: Intesis MAPS

• Číslo položky: IN7004852500000
• Klasifikační číslo pro vývozní kontrolu (ECCN): EAR99
• Dvojí použití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• CE: Ano
• UL: Ano
• KC: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• Klasifikace ETIM: EC001604
• UKPSTI: Ano
• UKCA: Ano
• CB: Ano
• BTL: Ano

Příklad použití

Kombinace více protokolů
Ke změně protokolu použijte Intesis MAPS: BACnet, Modbus, KNX nebo domácí automatizace
