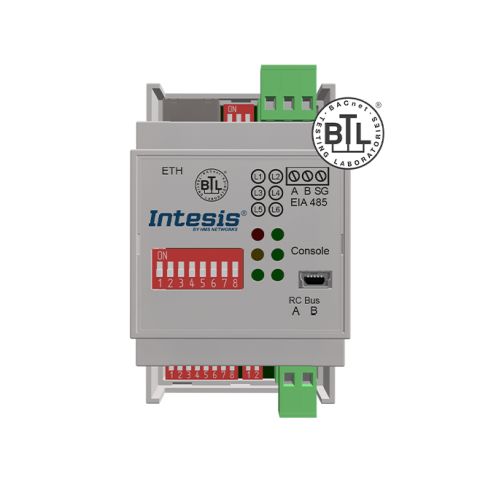

Rozhraní Hitachi-BACnet umožňuje plnohodnotnou obousměrnou komunikaci mezi jednotkami Hitachi VRF a sítěmi BACnet/IP nebo MS/TP. Rozhraní umožňuje komunikaci BACnet prostřednictvím dotazování nebo požadavků na odběr (COV), díky čemuž je vnitřní jednotka dostupná prostřednictvím nezávislých objektů BACnet. Lze také připojit drátový dálkový ovladač.

Funkce a výhody

Podpora BACnet/IP a BACnet MS/TP

• Jsou podporovány možnosti připojení BACnet/IP (přes Ethernet) nebo BACnet MS/TP (přes EIA-485).

Konfigurace pomocí vestavěných DIP přepínačů

• Konfigurace rozhraní se provádí přímo pomocí vestavěných DIP přepínačů.

Nastavení IP dostupné přes webové rozhraní

• Konfigurační nástroj je dostupný přes webové rozhraní s IP nastaveními a dalšími informacemi.

Data klimatizační jednotky jako pevné BACnet objekty

• Vlastnosti a funkce klimatizační jednotky jsou abstrahovány do pevných BACnet objektů.

Funkce obsazenosti pro úsporu energie

• Funkce detekce obsazenosti pomáhá snižovat náklady, protože HVAC systémy patří mezi hlavní spotřebitele energie.

Plné řízení a monitorování jednotky přes BACnet

• Prostřednictvím interních proměnných, počítadla provozních hodin (pro účely údržby) a indikace chyb.

Ovládání klimatizační jednotky přes dálkové ovládání a BACnet/IP nebo MS/TP

• Klimatizační jednotku lze současně ovládat přes BACnet/IP nebo MS/TP i jejím vlastním dálkovým ovladačem.

Není potřeba externí napájení
Rozhraní je napájeno přímo z klimatizační jednotky, takže není vyžadováno žádné externí napájení.

Technické specifikace

• Čistá šířka (mm): 53 mm
• Čistá výška (mm): 58 mm
• Čistá hloubka (mm): 93 mm
• Čistá hmotnost (g): 113 g
• Rozměry balení – šířka (mm): 140 mm
• Rozměry balení – výška (mm): 86 mm
• Rozměry balení – hloubka (mm): 110 mm
• Hmotnost balení (g): 206 g
• Montáž: Montáž na DIN lištu (držák součástí), montáž na stěnu
• Vstupní napětí (V): 14 VDC
• Spotřeba energie (W): 2,1
• Napájecí konektor: 2pólový
• Provozní teplota (°C) min.: 0 °C
• Provozní teplota (°C) max.: 40 °C
• Skladovací teplota (°C) min.: 0 °C
• Skladovací teplota (°C) max.: 40 °C
• Materiál krytu: Plast
• Obalový materiál: Karton
• Záruka (roky): 3 roky
• Kompatibilita s modely klimatizací: Hitachi komerční a VRF systémy
• Kapacita: 1 vnitřní jednotka
• Podmínky instalace: Tato brána je určena k montáži uvnitř rozvaděče. Pokud je jednotka instalována mimo rozvaděč, je vždy nutné zajistit ochranu proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. při nastavování přepínačů apod.) je nutné dodržovat běžná antistatická opatření před dotykem jednotky.
• Konfigurace: Webový server

• Katalogové číslo: INBACHIT001R000
• Klasifikace pro vývoz (ECCN): EAR99
• Dvojí použití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• LED indikátory: Stav brány a komunikace.
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485. Nastavení brány.
• Konektory / Vstupy / Výstupy: EIA-485, Ethernet, port HVAC, konzolový port USB.
• Obsahuje baterii: Ne

Certifikace a klasifikace

• CE: Ano
• UL: Ano
• Kategorie WEEE: Zařízení IT a telekomunikační techniky
• ETIM klasifikace: EC001604
• KNX: Ano
• CB: Ano
• BTL: Ano

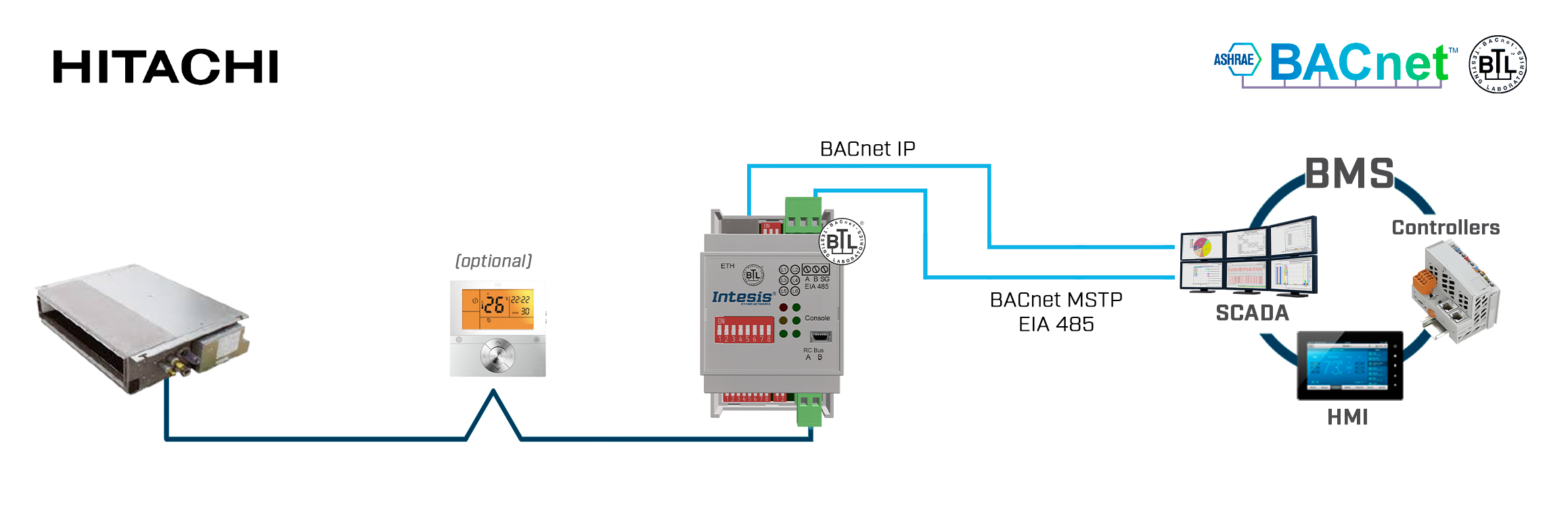

Příklad použití
Příklad integrace.
