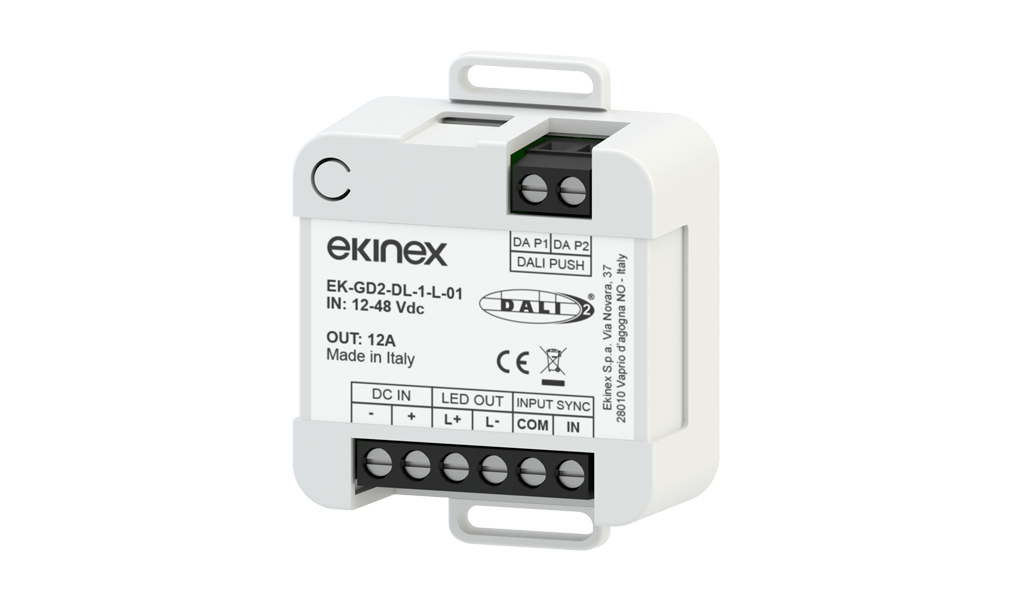

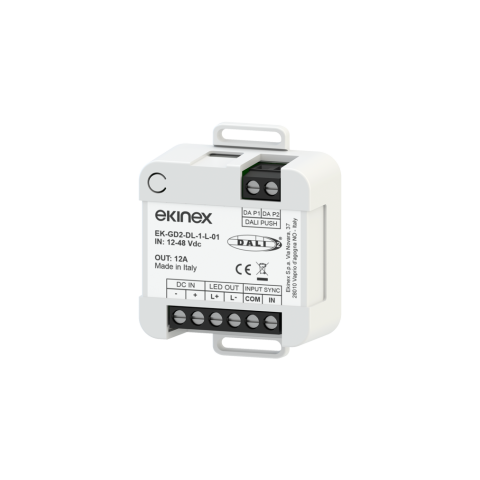

Zařízení EK-GD2-DL-1-L-01 je velmi nízkonapěťový PWM stmívač pro napětí 12, 24 a 48 V DC, vhodný pro řízení LED pásků a LED zátěží stmívatelných pomocí PWM. Stmívač lze ovládat prostřednictvím sběrnice DALI1 nebo DALI2, tlačítkovým ovládáním (N/O – normálně otevřený) při síťovém napětí nebo 12/24/ 48 V síťového napětí, analogovým signálem 0–10 V nebo 1–10 V z aktivního ovladače (který generuje proměnné napětí v rozmezí 0 až 10 V) nebo pasivního ovladače, lineárním potenciometrem 47 kW či snímačem přítomnosti. Provozní režimy stmívače EK-GD2-DL-1-L-01 lze volit pomocí integrovaných DIP přepínačů.

Technické údaje

Vstupy

• Konstantní vstupní napětí: 12/48 Vdc
• Napájecí napětí: min.: 8 Vdc .. max.: 53 Vdc
• Ovládání: DALI2 / 0–10 V / 1–10 V tlačítko / potenciometr / spínač / senzor / fázové řezání

Výstupy

• Výstupní napětí PWM 12/24/48 Vdc
• Výstupní proud: 12 A
• Výstupy: 1
• Jmenovitý výkon: 120 W při 12 V, 288 W při 24 V, 576 W při 48 V
• Typ zátěže: stmívání jedné barvy
• Frekvence PWM: 390 Hz–3 000 Hz

Stmívání

• Frekvence PWM: 390 Hz–3 000 Hz

Graf znázorňuje jev blikání jako funkci frekvence, měřený v celém rozsahu stmívání. Výsledky ukazují zónu s nízkým rizikem (žlutá) a zónu bez pozorovatelného efektu (zelená). Definováno normou IEEE 1789-20156.
