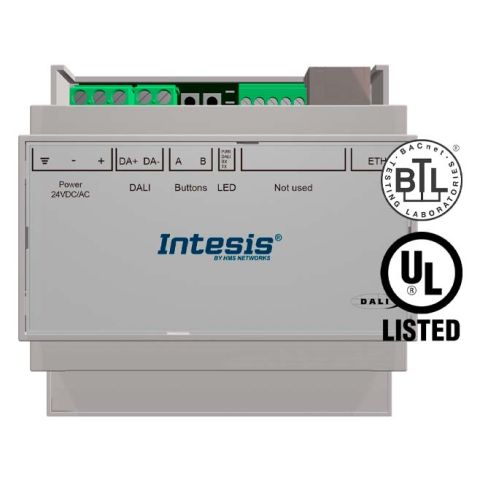

DALI-2 to BACnet IP Server Gateway - 1 channel

Kód produktu: Y006352 , Objednací kód: INBACDAL0640500
Výrobce HMS / Intesis
Kód produktu Y006352
Hmotnost  0,200 Kg
Vaše nákupní cena:
11 588 Kč bez DPH 14 021,48 Kč s DPH
HMS / Intesis
+ -

Integrovat jakýkoli DALI/DALI-2 driver a DALI-2 svítidlo nebo pohybový senzor s BACnet BMS nebo jakýmkoli BACnet/IP řadičem.
Cílem této integrace je zpřístupnit DALI zařízení, jejich data a zdroje z řídicího systému založeného na BACnetu, jako by byla součástí BACnet systému – a naopak.



Funkce a výhody

Podpora BACnet/IP klienta

  • Gateway podporuje protokol BACnet/IP klient.

Přístup přátelský k uvedení do provozu s Intesis MAPS

  • Šablony lze importovat a opakovaně používat, což výrazně zkracuje dobu uvedení do provozu.

Snadné uvedení DALI do provozu/integrace pomocí Intesis MAPS

  •  Procesy integrace a uvedení DALI do provozu jsou spravovány pomocí konfiguračního nástroje Intesis MAPS.

Podpora DALI/DALI-2 driverů a DALI-2 vstupních zařízení

  •  Podporuje drivery DALI/DALI-2 a vstupní zařízení DALI-2: tlačítka, absolutní vstupy, senzory přítomnosti/světla.

Integrovaný napájecí zdroj DALI

  • DALI napájecí zdroj je integrován v gateway, není potřeba externí napájení.

Maximálně 64 driverů/předřadníků + 64 DALI-2 vstupních zařízení

  • Podporuje až 64 driverů/předřadníků a 64 DALI-2 vstupních zařízení (senzory, tlačítka, absolutní vstupy).

Až 10 000 signálů, garantovaný proud 230 mA

  • Lze definovat až 10 000 signálů s garantovaným výstupním proudem 230 mA.

Pokročilé funkce BACnet – kalendáře, plány…

  • K dispozici jsou pokročilé funkce BACnet, jako kalendáře, záznamy trendů, časové plány a další.



Technické specifikace

  • Obsah dodávky: Intesis Gateway, instalační manuál, USB konfigurační kabel.
  • Není součástí dodávky: Napájecí zdroj není součástí balení.
  • Čistá šířka (mm): 115 mm
  • Čistá výška (mm): 130 mm
  • Čistá hloubka (mm): 100 mm
  • Čistá hmotnost (g): 167 g
  • Balená šířka (mm): 127 mm
  • Balená výška (mm): 86 mm
  • Balená hloubka (mm): 140 mm
  • Balená hmotnost (g): 269 g
  • Montáž: Montáž na DIN lištu (držák je součástí), nástěnná montáž
  • Vstupní napětí (V): 9 až 36 VDC ±10 %, max.: 140 mA
  • Spotřeba energie (W): 5 W
  • Napájecí konektor: 3-pólový
  • Provozní teplota min. (°C): 0 °C
  • Provozní teplota max. (°C): 60 °C
  • Skladovací teplota min. (°C): -30 °C
  • Skladovací teplota max. (°C): 60 °C
  • Materiál pouzdra: Plast
  • Materiál balení: Karton
  • Záruka (roky): 3 roky
  • Kapacita: 1 DALI kanál: až 64 driverů/předřadníků a 64 DALI-2 vstupních zařízení (senzory, tlačítka nebo absolutní vstupy). Celkem až 10 000 signálů.
  • Podmínky instalace: Tato gateway je určen pro montáž uvnitř rozvaděče. Pokud je jednotka instalována mimo rozvaděč, je nutné přijmout opatření proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. při nastavování, přepínání) je nutné vždy dodržovat obvyklá antistatická opatření.
  • Konfigurace: Intesis MAPS



  • Číslo položky: INBACDAL0640500
  • Klasifikační číslo pro vývozní kontrolu (ECCN): EAR99
  • Dvojí použití: Ne
  • Země původu: Španělsko
  • Značka: Intesis
  • HS kód: 8517620000



  • LED indikátory: Stav gateway a komunikace.
  • Konektory / Vstupy / Výstupy: Napájení, DALI, Ethernet.
  • Obsahuje baterii: Ne



  • CE: Ano
  • UL: Ano
  • Kategorie WEEE: IT a telekomunikační zařízení
  • ETIM klasifikace: EC001604
  • DALI-2: Ano
  • CB: Ano
  • BTL: Ano

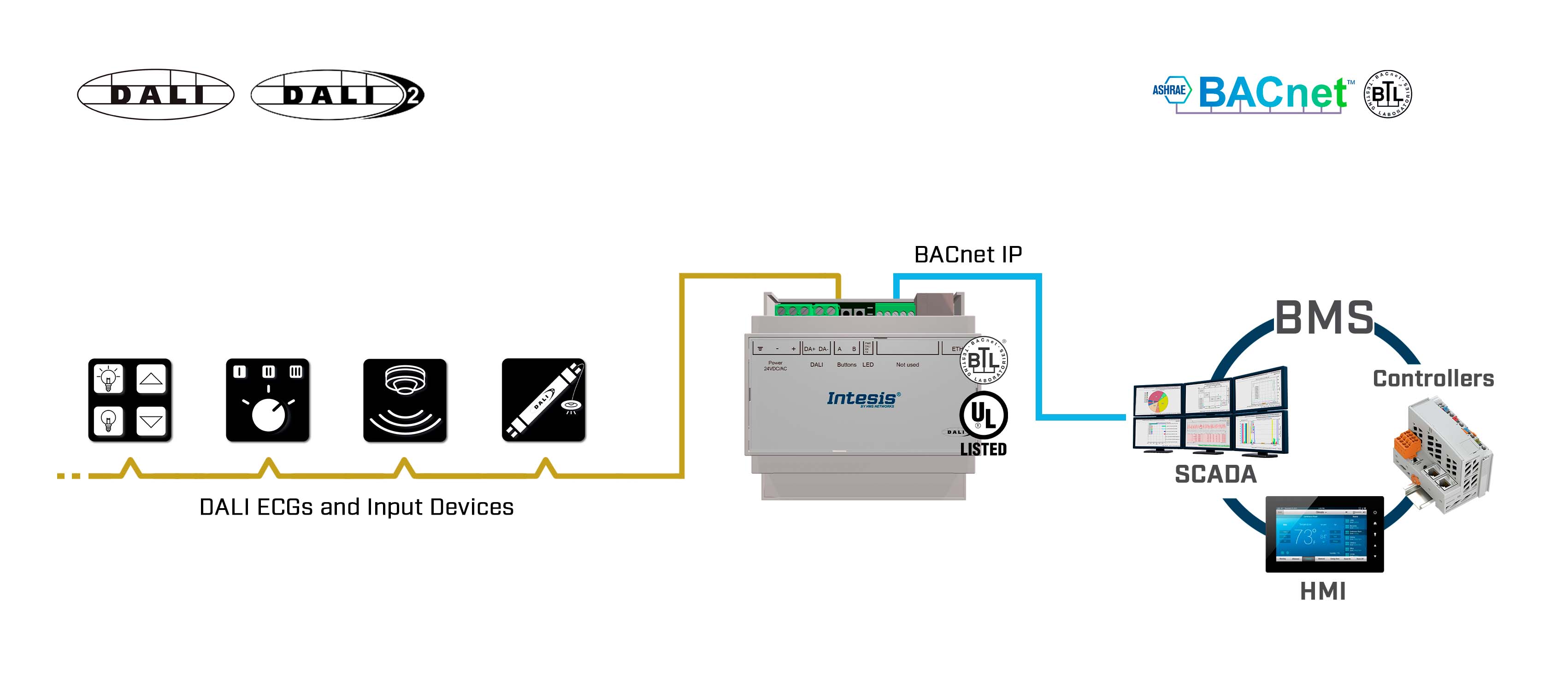

Příklad použití

Produktové parametry

Kód produktu Y006352
Záruční doba 3 roky
Hmotnost 0,200 Kg
