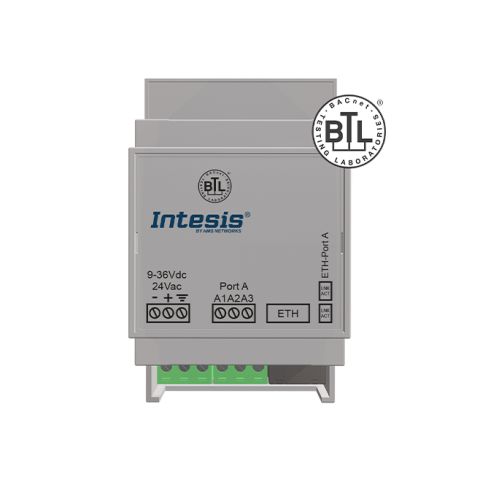

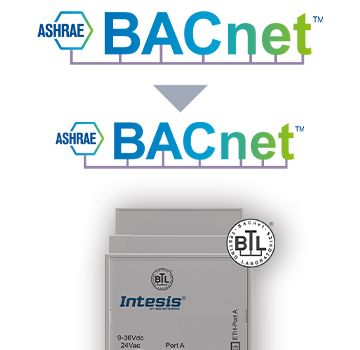

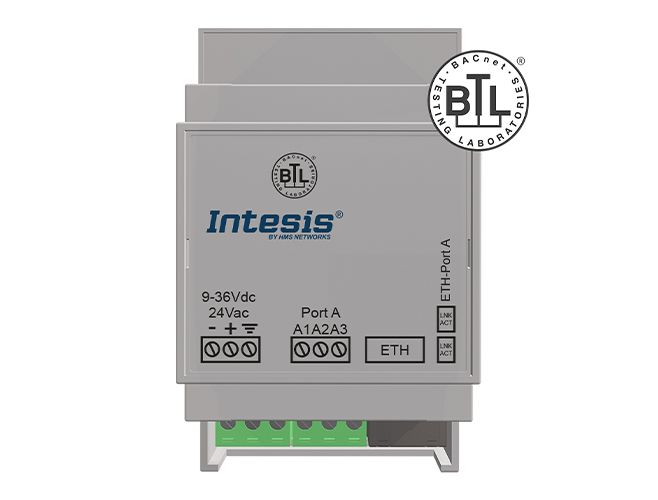

Integrujte BACnet MS/TP se zařízeními BACnet IP pomocí našeho směrovače BACnet. Jedná se o kompaktní vícesíťové zařízení BACnet, které zajišťuje plynulé směrování mezi sítěmi BACnet/IP a BACnet MS/TP. Cílem této integrace je zpřístupnit zařízení BACnet, jejich objekty a prostředky bez ohledu na to, k jaké síti BACnet jsou připojeny.

Funkce a výhody

• Podpora sítí BACnet/IP i BACnet MS/TP

  Řídící jednotka podporuje protokoly BACnet/IP i BACnet MS/TP.

• Možnost skenování zařízení BACnet pomocí aplikace BACnet Explorer

  Pomocí funkce BACnet Explorer je možné skenovat síť BACnet a zjišťovat zařízení.

• Přístup vhodný pro uvedení do provozu s Intesis MAPS

  Šablony lze importovat a opakovaně používat podle potřeby, což výrazně zkracuje dobu uvádění do provozu.

• Automatické aktualizace konfiguračního nástroje a řídící jednotky

  Jak konfigurační nástroj Intesis MAPS, tak firmware řídící jednotky mohou dostávat automatické aktualizace.

• Konfigurace prostřednictvím portu IP (konzole)

  Konfiguraci lze provádět prostřednictvím portu IP (Console) brány.

• Podpora až 32 zařízení MS/TP s plnou zátěží

  Maximální počet zařízení BACnet MS/TP podporovaných řídící jednotkou je 32.

• Podpora síťové role BBMD

  Řídící jednotka nabízí podporu síťové role BBMD (BACnet Broadcast Management Devices).

• Dostupné diagnostické signály sítě BACnet

  Síťové diagnostické signály BACnet lze nalézt v MAPS i jako objekty BACnet.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): 53
• Čistá výška (ERP) (mm): 58
• Čistá hloubka (ERP) (mm): 58 mm: 93
• Hmotnost netto (ERP) (g): 194 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): 24 VDC, max.: 220 mA, 5,2 W
• Napájecí konektor:: 3pólové
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): 3
• Kapacita: Až 32 zařízení.
• Podmínky instalace : Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• CB: Ano
• BTL: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Obsahuje baterii: Ne

Případy použití

Příklady integrace.
