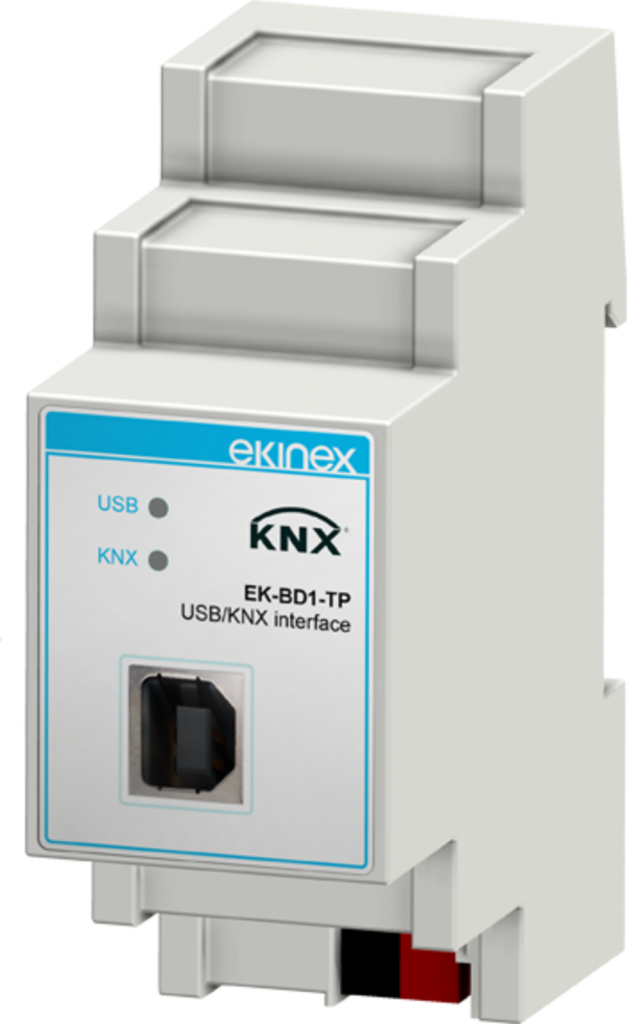

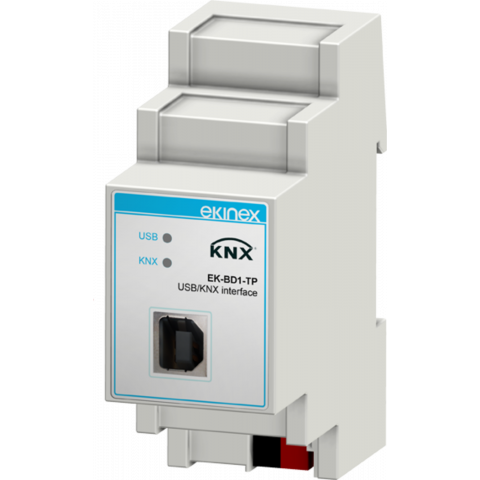

Ekinex® USB rozhraní EK-BD1-TP umožňuje obousměrné datové spojení mezi počítačem a systémem KNX sběrnice. Zařízení zajišťuje adresování, nastavení parametrů, zobrazení, správu protokolu a diagnostiku zařízení na sběrnici KNX. Obsahuje komunikační modul KNX sběrnice a je určeno pro montáž na standardní DIN lištu 35 mm.

Technické údaje

• Napájení (ze sběrnice): 30 V DC SELV

• Odběr proudu (ze sběrnice): max. 10 mA

• Napájení (ze strany PC): z USB

• Odběr proudu (ze strany PC): max. 20 mA

Obsah balení

Součástí dodávky je svorkovnice pro připojení ke sběrnici.

Funkce / Vlastnosti

• Plastové pouzdro

• LED indikátory přenosu dat přes USB a stavu KNX sběrnice

• Připojení ke sběrnici pomocí KNX svorkovnice

• Připojení k PC přes USB konektor typu B

• Montáž na DIN lištu 35 mm (dle EN 60715)

• 2 modulové jednotky (1 MU = 18 mm)

• Stupeň krytí IP20 (po instalaci)

• Hmotnost: 100 g

Konfigurace a uvedení do provozu

Konfigurace a uvedení do provozu vyžadují ETS5 nebo novější verzi. Aplikační program ETS: APEKBD1TP##.knxprod (## = verze).
