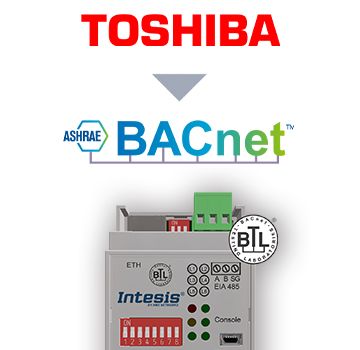

Rozhraní Toshiba-BACnet umožňuje plnou obousměrnou komunikaci mezi jednotkami VRF a digitálními klimatizačními jednotkami Toshiba a sítěmi BACnet/IP nebo MS/TP. Umožňuje komunikaci BACnet prostřednictvím dotazování nebo požadavků na odběr (COV), čímž je vnitřní jednotka dostupná prostřednictvím nezávislých objektů BACnet. Lze připojit také kabelový dálkový ovladač.

Vlastnosti a výhody

• Podpora sítí BACnet/IP a BACnet MS/TP

  Podporovány jsou možnosti připojení BACnet/IP (přes Ethernet) nebo BACnet MS/TP (přes EIA-485).

• Konfigurace pomocí vestavěných přepínačů DIP

  Konfigurace rozhraní se provádí přímo prostřednictvím jeho vestavěných přepínačů DIP.

• Nastavení IP je k dispozici prostřednictvím webového rozhraní

  Přes webové rozhraní je k dispozici konfigurační nástroj s nastavením IP a dalšími informacemi.

• Údaje o jednotce střídavého proudu podávané jako pevné objekty BACnet

  Vlastnosti a funkce klimatizační jednotky jsou abstrahovány do pevných objektů BACnet.

• Funkce obsazenosti umožňující úspory energie

  Funkce obsazenosti, která pomáhá snižovat náklady, protože systémy HVAC jsou jedním z hlavních spotřebitelů energie.

• Celkové řízení a monitorování jednotek ze sítě BACnet

  Prostřednictvím vnitřních proměnných, počítadla provozních hodin (pro účely údržby) a indikace chyb.

• Řízení klimatizační jednotky pomocí dálkového ovládání a BACnet/IP nebo MS/TP.

  Jednotku střídavého proudu lze současně ovládat prostřednictvím sítě BACnet/IP nebo MS/TP a vlastního dálkového ovladače.

• Není vyžadováno externí napájení

  Rozhraní je napájeno přímo ze střídavé jednotky, takže není vyžadováno žádné externí napájení.

Technické specifikace

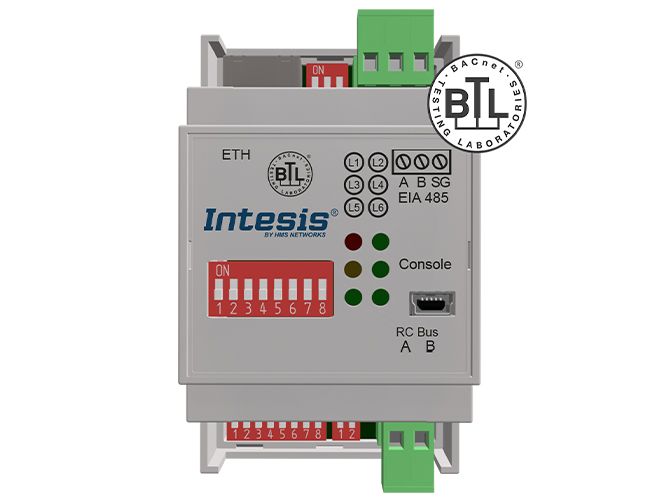

• Obsah dodávky: Intesis Gateway, instalační příručka.
• Čistá šířka (ERP) (mm): 53
• Čistá výška (ERP) (mm): 58
• Čistá hloubka (ERP) (mm): 93
• Hmotnost netto (ERP) (g): 120 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): Ze střídavé jednotky.
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): (3 roky)
• Kapacita: 1 vnitřní jednotka.
• Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se jednotky dotknete.

Certifikace a normy

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• CB: Ano
• BTL: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Obsahuje baterii: Ne

Případ použití

Příklad integrace
