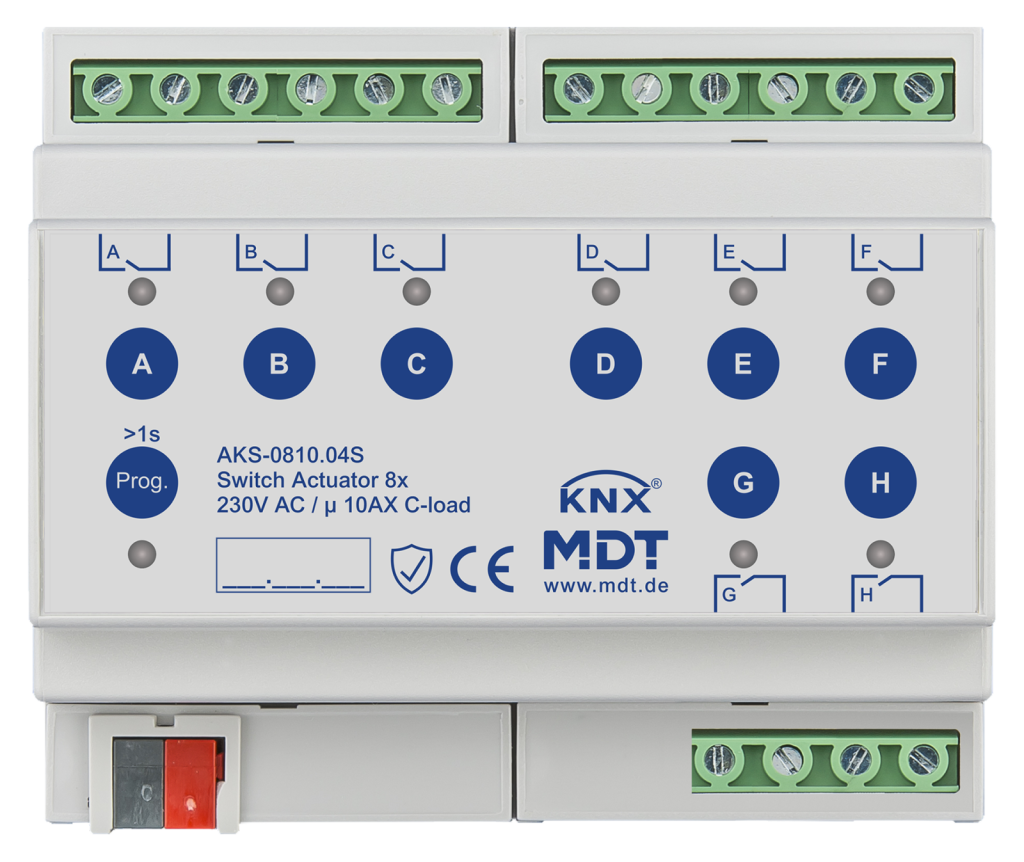

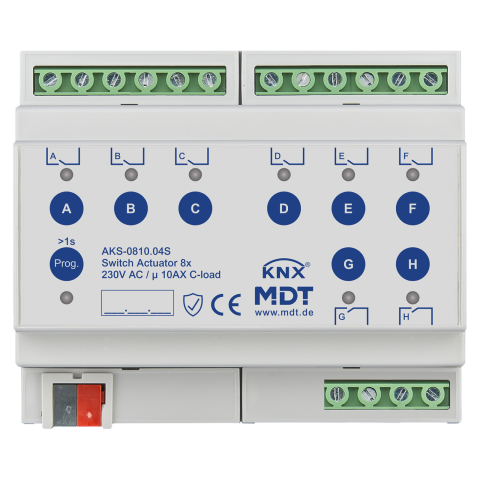

KNX spínací aktor 8násobný, řada AKS, 6M, 10A, 230 V, 140μF, Secure

Kód produktu: Y009287 , Objednací kód: AKS-0810.04S
Výrobce MDT
Kód produktu Y009287
Vaše nákupní cena:
8 159 Kč bez DPH 9 872,39 Kč s DPH
MDT

Produkt bohužel nyní nemůžete zakoupit. Obraťte se na svého obchodníka nebo naše obchodní oddělení.

Spínací modul MDT AKS 10 A ve standardním provedení pro nízké zátěže a širokou škálu funkcí. Řada AKS nabízí více kanálů při menších prostorových nárocích, což minimalizuje náklady na jeden kanál i na rozvaděč. Spínač je vybaven bistabilními relé pro proudy až 16 A a zátěž typu C až 140 µF. Každý kanál lze spínat přímo pomocí tlačítka na spínači. KNX Data Secure

Funkce produktu

  • KNX Data Secure
  • Úspora místa díky optimalizovanému tvaru
  • Připojovací svorky 4 mm². Individuální L-připojení
  • Virtuální rozhraní v ETS
  • Až 6 centrálních objektů se stavovými objekty
  • Ruční režim lze zablokovat a pro každý kanál je k dispozici LED indikátor
  • Zpětná vazba stavu pro všechny kanály (i pro ruční ovládání)
  • Časové funkce (zpoždění zapnutí/vypnutí, funkce schodišťového osvětlení)
  • Rozšířená logika a scénové funkce pro každý kanál
  • Rozšířené stavové funkce (invertované, cyklické, během uzamčení)
  • Prahový spínač (1 bajt/2 bajty/2 bajty s plovoucí desetinnou čárkou)
  • Počítadlo provozních hodin
  • Priorita/nucený provoz s automatickou dobou uvolnění
  • Napájení přes sběrnici KNX
  • Normálně otevřený a normálně uzavřený
  • Široké spektrum použití

Technické údaje:

  • Montážní šířka: 6 SU / 108 mm
  • Rozměry (V x Š x H): 90 x 108 x 65 mm
  • Hmotnost, hrubá (vč. obalu): 0,34 kg
  • Stupeň krytí: IP20
  • Způsob montáže: MDRC, DIN lišta 35 mm
  • Poloha montáže: libovolná
  • Hmotnost, netto: 0,306 kg
  • Mechanické ruční ovládání: Ne

Provozní údaje

  • Jmenovité napětí Un: 230 V AC *1
  • Jmenovitý proud In (na výstup): 10 A
  • Jmenovitá frekvence: 50/60 Hz
  • Typ relé: bistabilní
  • Mechanická spínací frekvence: 1 000 000
  • Kapacitní zátěž: 140 µF / 16 A
  • Zátěž zářivky AX: ≤ 16 AX
  • Typický výkonový odvod zařízení: ≤ 8 W

Výstupy

  • Počet výstupů: 8

Údaje o žárovkách

  • Zátěž žárovky: 2200 W
  • Vysokonapěťové halogenové žárovky: 2200 W
  • NV-halogenové žárovky: 1400 W
  • Zářivky bez kompenzace: 2000 W
  • Zářivka s paralelní kompenzací: 1400 W
  • Max. počet ECG: 20

Proudy

  • Spínací proud (150 µs): 600 A
  • Spínací proud (600 µs): 250 A
  • Celková proudová zatížitelnost pohonu: 80 A

KNX

  • Jmenovité napětí KNX: 30 V DC SELV
  • Rozsah napětí KNX: 21 … 31 V DC SELV
  • Typická spotřeba energie sběrnice KNX: < 0,25 W
  • KNX Medium: TP-256 s podporou dlouhých rámců
  • Aplikace KNX: od verze ETS 5 (nejnovější)
  • KNX Secure: KNX Data Secure

Provozní podmínky

  • Provozní teplota okolí: 0 … 45 °C
  • Skladování: -20 … +55 °C
  • Vlhkost: < 95 %
  • Kondenzace přípustná: Ne

Připojení

  • Typ připojení: Šroubová svorka s drážkovanou hlavou
  • Průřez vodiče: 1 x 0,5 … 4 mm²
  • Utažovací moment šroubové svorky: 0,5 Nm
  • Typ připojení KNX: KNX svorka
  • Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

Poznámky

  • Ochrana proti indukovaným napěťovým špičkám: Pro ochranu proti napěťovým špičkám při vypínání indukčních zátěží doporučuje se použít vhodné ochranné obvody, jako jsou zpětné diody, RC obvody nebo varistory, přímo na výstupu akčního členu.

*1 Smíšený provoz s jmenovitým napětím a bezpečnostním extra nízkým napětím (SELV) v rámci akčního členu není povolen!

Produktové parametry

Kód produktu Y009287
Záruční doba 4 roky

Dokumentace

pdf Datasheet AKS-0810.04S
578.37 KB
