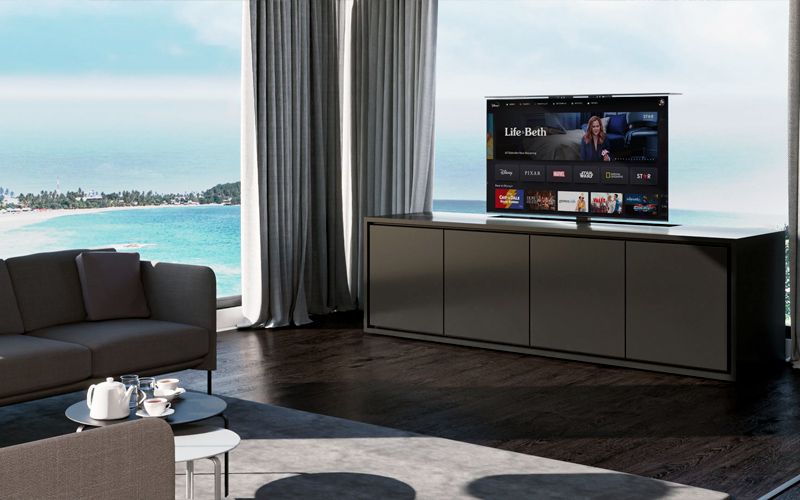

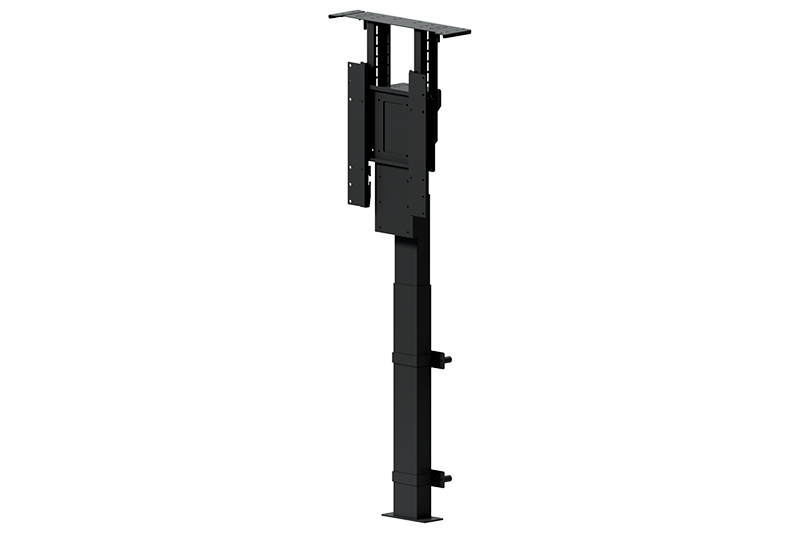

Televizní výtah EK-LTV-XL-BL  je mechanismus navržený a zkonstruovaný pro přesun skrytého televizoru do skříněk. Výrobek se v klidovém stavu umístí do skříňky, kde je televizor rovněž skrytý; ovládáním kabelového ovládání uvede výrobek televizor do provozního stavu. Přechod mezi oběma stavy klidu/používání se uskutečňuje prostřednictvím elektromotoru integrovaného do zvedacího sloupu. Modely se liší podle délky zvedacího sloupu.

Technická data

• Minimální/maximální velikost obrazovky: 32" (EK-LTV-BL) / 65" (EK-LTV-XL-BL)
• Minimální prostor mezi televizorem a policí skříňky: 13,50 mm
• Maximální hmotnost: 25 kg
• Doba cyklu: 18 - 25 s
• Napájecí napětí: 100 - 240 V ± 10 % @ 50 - 60 Hz ± 2 %
• Příkon v pohotovostním režimu: 0,1 W
• Celkový výstupní výkon: 1,2 W 300 W
• Požadovaná ochrana: IP20
• Výška v klidové poloze: 753,5 / 939 mm
• TV: up to 65”

Rozměry v klidové poloze (ŠxVxH, bez TV)

471 x 753,5 / 939 x 171,5 mm

Maximální rozměry (ŠxVxH, bez TV)

471 x 1945 x 171.5 mm

Hmotnost (bez TV)

16 kg (35 lb)

Instalační rozměry

700 mm (700 mm)

Maximální vybočení v zavřené/otevřené poloze

999 mm

Maximální tah

600 N

Ohybový moment

max. 100 Nm dynamic

Maximální rychlost: 38 mm/s

Pracovní cyklus

5 % ~ 2 min. při nepřetržitém provozu a plném zatížení s následnou 18minutovou pauzou

Funkce / vlastnosti

• Kompaktní konstrukce, vedení a pohon jsou dokonale integrovány
• Namontovaný konektor pro jednoduché připojení k řídicí jednotce a samostatný kabel motoru
• Barva: černá RAL 9005 lesklá 30
• Tichý pohyb
• Technologie PIEZO™: integrovaný senzor proti kolizi minimalizuje riziko poškození ve směru nahoru a dolů.
• PVC-FreeTM, vyrobeno bez použití PVC materiálů
• Neviditelné posuvné lišty
• Minimální vzdálenost mezi profily
• Synchronizovaný pohyb středového profilu
• Upevňovací držák pro kabelové ovládání
• Skříň motoru (černá) předmontovaná v pohybovém sloupku
• Schválení podle EN 60335-1 a UL 962
• Pouze pro tlačné aplikace
• Kompatibilní se sklem Sky Glass
