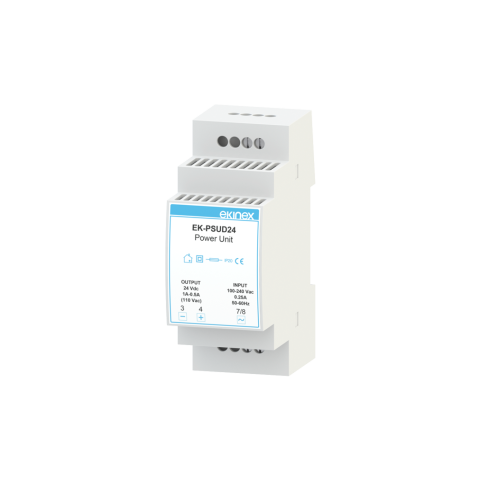

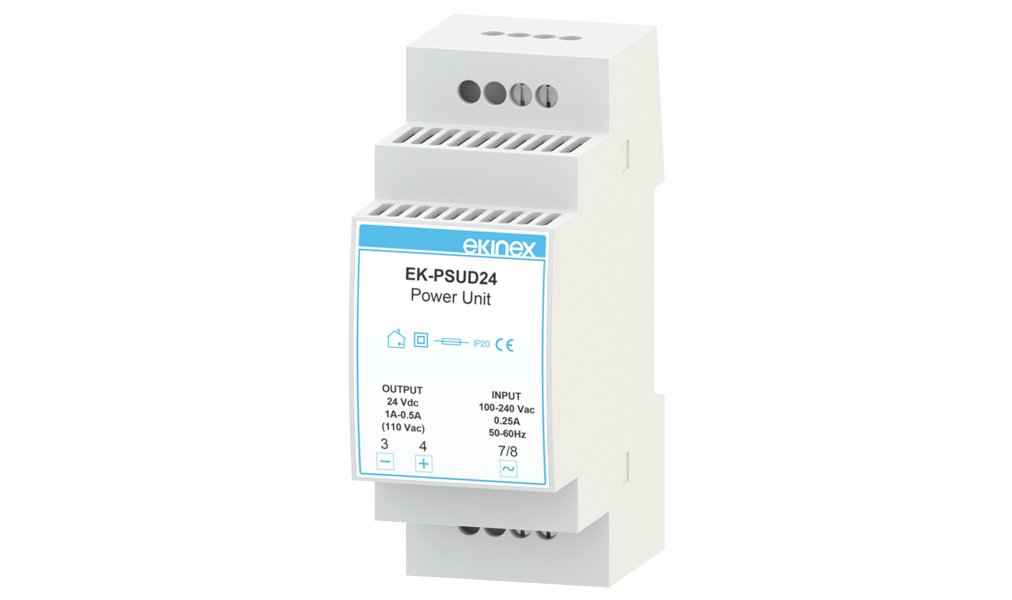

Ekinex® EK-PSUD24 je spínaný napájecí zdroj se vstupním napětím 100 až 240 V a 50 až 60 Hz nebo 110 až 350 Vss, který je schopen dodávat nastavitelné výstupní napětí 23,3 až 28 Vss. Je vhodný pro instalaci do elektrických rozváděčů na profilové lišty 35 mm (v souladu s normou EN 60715), je rovněž vybaven tepelnou ochranou, ochranou proti přetížení a zkratu a dodává se v ohnivzdorné plastové skříni UL94V-0 o 2 modulárních jednotkách (1 UM = 18 mm).

Připojení

• Šroubové svorky pro síťový vstup
• Šroubové svorky pro výstupy zátěže
• Šroubové svorky pro nastavení výstupního napětí

Technické údaje

• Vstupní napětí: 100 až 240 V a 50 až 60 Hz nebo 110 až 350 Vss
• Jmenovitý proud při vstupním napětí 115 / 230 Vac: 0,20 / 0,22 A
• Vstupní ochrana s pojistkou
• Výstupní proud při 115 V: 0,5 A
• Doba udržení: 15 ms @230 Vac, 7 ms @115 Vac
• Zvlnění < 50 mV rms
• Elektronické ochrany: tepelná, proti přetížení, proti zkratu
• Rozptýlený výkon: 4 W @230Vac
• Provozní teplota: -10 ... +60 °C
• Relativní vlhkost bez kondenzace: 0 ... 95%
• Počet modulárních jednotek: 2
• Plastové pouzdro odolné proti plameni UL94V-0
• Šroubové připojení svorkovnice, max. kabel 2,5 mm2
• Třída ochrany: OCHRANA: IP20
• Rozměry (šxvxh): 1: Rozměry (V): 35,5 x 90 x 60 mm
• Hmotnost: 110 g
• Normy: klasifikace podle CEI EN 64-8 PELV / SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014.

Funkce / vlastnosti

• Nastavení výstupního napětí v rozsahu 23,3 až 28 Vss pomocí trimru nastavitelného hvězdicovým šroubovákem.
• Vhodné zejména pro napájení modulů ekinex® Delégo EK-DEL-... určených pro dohled a řízení systémů domácí automatizace standardu KNX.

Konfigurace a uvedení do provozu

• Konfigurace není nutná.
