1 stránka s tlačítkem
Extrémní flexibilita tlačítkového panelu umožňuje uspořádat tlačítka pro každou jednotlivou obrazovku 3 různými způsoby: jednotlačítkové, dvoutlačítkové a čtyřtlačítkové. Tak, aby co nejlépe vyhovovala jakýmkoli požadavkům.
2 tlačítka stránka
Aby se co nejlépe odráželo každé možné prostředí, lze každé tlačítko přizpůsobit pomocí textu, symbolů a barev.
Stránka se 4 tlačítky
Tlačítka lze použít k ovládání zařízení osvětlení, scénářů a motorických pohonů. Dlouhým stiskem lze vyvolat grafické stránky pro přesné ovládání prvků domácí automatizace.
Popis

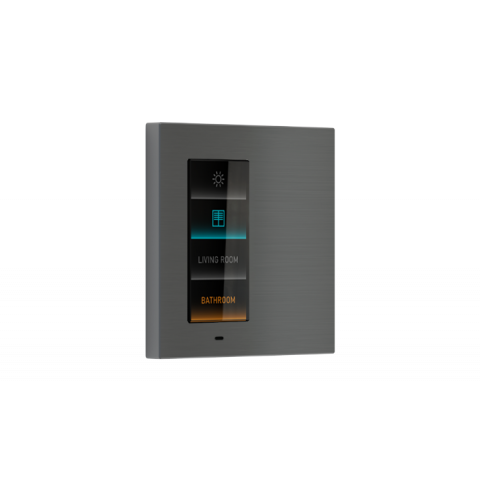

"Virtuální" tlačítko standardu KNX, tj. založené na bezokrajovém dotykovém displeji IPS, ve kterém lze každé tlačítko přizpůsobit prostřednictvím speciální aplikace. i po instalaci je možné upravit určité atributy každého tlačítka, např. polohu, symboly a nápisy.
Technické údaje
- Napájení 30 Vdc přes sběrnici KNX
- Spotřeba proudu v pohotovostním režimu: 8 mA @30Vdc / max: 35 mA @30Vdc
- Montáž na stěnu na kulatou nebo čtvercovou krabici
- Stupeň krytí IP20 (instalováno)
- Plastový kryt
- Klimatická klasifikace 3K5 a mechanická klasifikace 3M2 (podle EN 50491-2)
- Stupeň znečištění 2 (podle IEC 60664-1)
- Rozměry: 83 x 77 x 37 mm
- Provozní teplota: 5... + 45°C
- Skladovací teplota: 25... + 55°C
- Přepravní teplota: 25... + 70°C
- Relativní vlhkost: 95% bez kondenzace
Dodávka
Dodávka obsahuje svorkovnici pro připojení ke sběrnici, plastový adaptér, kovovou podpěru pro instalaci na kulatou nebo čtvercovou montážní krabici (upevňovací otvory vzdálené od sebe 60 mm), dva páry upevňovacích šroubů.
Příslušenství
Následující příslušenství lze objednat samostatně:
- čtvercová deska verze Deep nebo Surface s okénkem 30 x 60 mm
Konfigurace stránky zařízení
Objevte všechny funkce systému SIGNUM procházením jednotlivých stránek.
Stránka ovládání jasu
Grafický posuvník umožňuje přesné ovládání motorických nebo luminiscenčních pohonů v procentech.
Stránka pro nastavení teploty barev
Je možné povolit speciální stránku pro ovládání odstínu světla vyzařovaného světelným zdrojem. Přepnutím ze studené barvy na teplejší získáte zcela jinou atmosféru.
Stránka ovládání motorizace
Stránka motorizace umožňuje ovládat motorizované uzamykací prvky pomocí tlačítek nahoru a dolů.
Stránka pokojového termostatu
Stránka pokojového termostatu, která je navržena tak, aby byla jednoduchá a intuitivní, umožňuje sledovat teplotu v místnosti a regulovat požadovanou teplotu.
Zvuková stránka
Stránka zvuku umožňuje vybrat zdroj zvuku, změnit aktuálně přehrávanou skladbu a zvýšit nebo snížit hlasitost..jpg)
Stránka nastavení zvuku
Stránka nastavení zvuku také umožňuje ovládat úroveň hlasitosti a vyrovnání výšek a basů. vyrovnání výšek a basů.
Konfigurace aplikace Ekinex Tool
Prostřednictvím aplikace Ekinex Tool App (dostupné pro zařízení se systémy iOS a Android) můžete interagovat a přizpůsobit všechny parametry zařízení.
Hlavní stránka
Na hlavní stránce můžete vybrat téma (Gradient nebo Flat) a přizpůsobit texty a symboly virtuálních tlačítek.
Stránka přizpůsobení tlačítek
Vodorovným posunutím můžete procházet mezi obrazovkami zařízení a přizpůsobovat příslušná tlačítka.
Stránka knihovny symbolů
Aplikace umožňuje přístup k průběžně aktualizované knihovně 120 symbolů.
Stránka Nastavení
Na stránce nastavení lze konfigurovat hlavní provozní parametry zařízení: jas displeje, zapnutí haptické zpětné vazby senzoru a dobu pohotovostního režimu.
Funkce / vlastnosti
- Na každé obrazovce lze nakonfigurovat až 4 tlačítka a celkem až 3 obrazovky.
- Haptická tlaková zpětná vazba
- Ovládání a stmívání osvětlovacích zařízení
- Ovládání motorických pohonů žaluzií (např. rolet, markýz nebo rolet)
- Částečně programovatelné atributy pro každé tlačítko
- 2,65" displej IPS RGB, 162 x 320 pixelů, 262K barev s haptickou zpětnou vazbou
- Modul Bluetooth BLE pro připojení k programovací aplikaci
- Detekce teploty v místnosti prostřednictvím integrovaného čidla
- Snímač přiblížení integrovaný v čelním panelu (nutno objednat zvlášť)
- Funkce pokojového termostatu
- Připojení ke sběrnicovému vedení prostřednictvím terminálu KNX
- Zapuštěná nástěnná montáž na kulatou nebo hranatou krabici
- Konfigurace prostřednictvím aplikace
