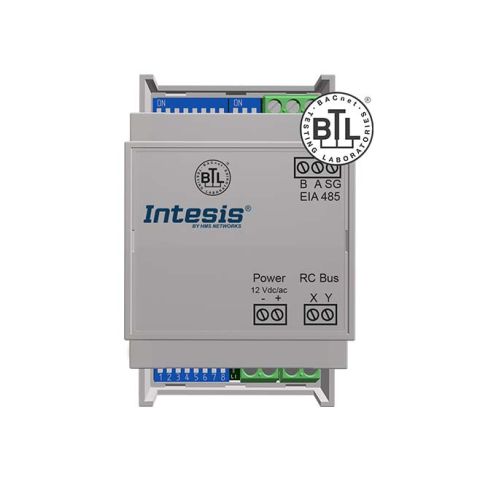

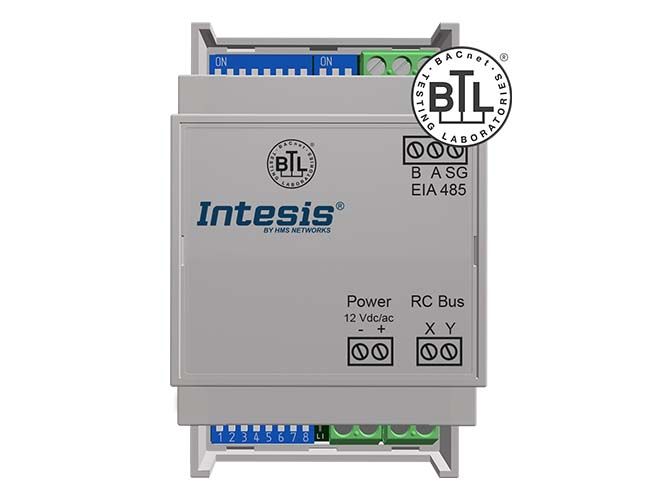

Rozhraní Mitsubishi Heavy Industries-BACnet umožňuje plnou obousměrnou komunikaci mezi klimatizačními jednotkami MHI FD a VRF a sítěmi BACnet MS/TP. Umožňuje komunikaci BACnet prostřednictvím pollingových nebo odběrových požadavků (COV), což zpřístupňuje vnitřní jednotku prostřednictvím samostatných objektů BACnet. Lze také použít drátový dálkový ovladač.

Funkce a výhody

Podpora pouze BACnet MS/TP

• Je podporován pouze protokol BACnet MS/TP.

Konfigurace pomocí vestavěných DIP přepínačů

• Konfigurace rozhraní se provádí přímo pomocí vestavěných DIP přepínačů.

Data klimatizační jednotky jako pevné objekty BACnet

• Vlastnosti a funkce klimatizační jednotky jsou převedeny na pevné objekty BACnet.

Funkce obsazenosti pro úsporu energie

• Funkce obsazenosti pomáhá snižovat náklady, protože HVAC systémy patří mezi hlavní spotřebitele energie.

Kompletní ovládání a monitorování jednotky přes BACnet

• Prostřednictvím interních proměnných, počítadla provozních hodin (pro údržbu) a indikace chyb.

Ovládání klimatizační jednotky dálkovým ovladačem a BACnet MS/TP

• Klimatizační jednotka může být současně ovládána přes BACnet MS/TP a jejím vlastním dálkovým ovladačem.

Není potřeba externí napájení

• Rozhraní je napájeno přímo z klimatizační jednotky, takže není potřeba žádné externí napájení.

Více možností montáže

• Možnosti montáže zahrnují DIN lištu, stěnu nebo u některých modelů klimatizace i uvnitř vnitřní jednotky.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační manuál, kabel pro připojení AC.
• Čistá šířka (mm): 53 mm
• Čistá výška (mm): 58 mm
• Čistá hloubka (mm): 93 mm
• Čistá hmotnost (g): 95 g
• Balená šířka (mm): 140 mm
• Balená výška (mm): 86 mm
• Balená hloubka (mm): 110 mm
• Balená hmotnost (g): 188 g
• Montáž: Montáž na DIN lištu (držák v ceně), montáž na stěnu
• Vstupní napětí (V): 14 V DC
• Příkon (W): 1,12
• Napájecí konektor: 3-pólový
• Minimální provozní teplota (°C): 0 °C
• Maximální provozní teplota (°C): 70 °C
• Minimální skladovací teplota (°C): 0 °C
• Maximální skladovací teplota (°C): 70 °C
• Materiály krytu: Plast
• Materiál balení: Karton
• Záruka (roky): 3 roky
• Kompatibilita modelů AC: Mitsubishi Heavy Industries FD & VRF systémy
• Kapacita: 1 vnitřní jednotka
• Podmínky instalace: Tato gateway je navržen pro montáž do rozvaděče. Pokud je jednotka instalována mimo rozvaděč, je třeba vždy přijmout opatření proti elektrostatickému výboji. Při práci uvnitř rozvaděče (např. při nastavování, přepínání přepínačů apod.) je nutné vždy dodržovat běžná antistatická opatření před dotykem jednotky.
• Konfigurace: DIP přepínače

• Číslo položky: IN485MHI001R000
• Klasifikační číslo pro vývozní kontrolu (ECCN): EAR99
• Dvojí použití: Ne
• Země původu: Španělsko
• Značka: Intesis
• HS kód: 8517620000

• LED indikátory: Stav brány a komunikace.
• DIP a otočné spínače: Konfigurace sériového portu EIA-485. Nastavení brány.
• Konektory / Vstupy / Výstupy: Napájení, EIA-485, HVAC port.
• Obsahuje baterii: Ne

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• ETIM klasifikace: EC001604
• UKPSTI: Ano
• CB: Ano
• BTL: Ano

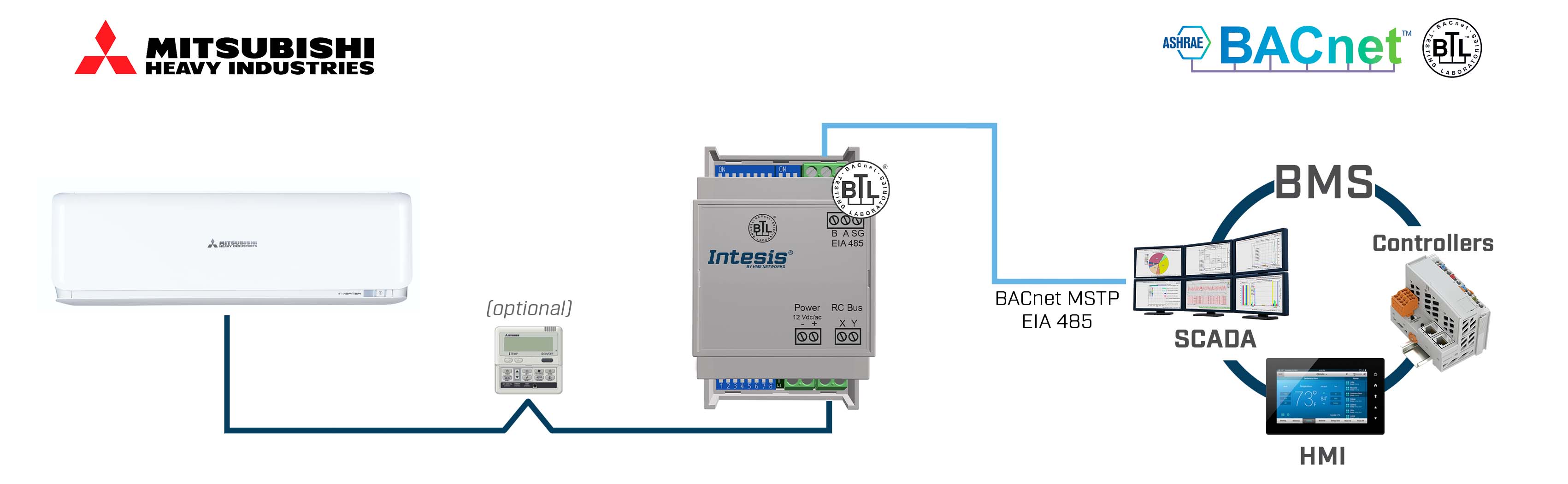

Příklad použití
