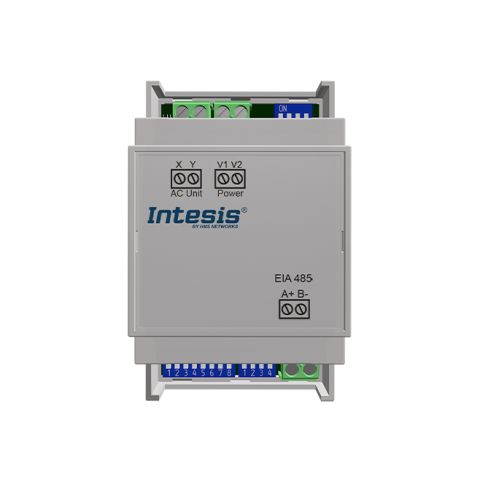

Rozhraní Midea-Modbus umožňuje plnou obousměrnou komunikaci mezi systémy Midea Commercial a VRF a sítěmi Modbus RTU (RS-485). Rozhraní funguje jako serverové zařízení pro instalaci, které má přístup ke všem signálům z klimatizační jednotky..

Vlastnosti a výhody

• Serverové zařízení Modbus RTU (EIA-485)

  Rozhraní funguje jako serverové zařízení Modbus prostřednictvím portu Modbus RTU (konektor EIA-485).

• Dvojí možnosti konfigurace

  Konfigurace se provádí prostřednictvím vestavěných přepínačů DIP rozhraní a rozhraní Modbus.

• Úspora energie prostřednictvím funkce okenního kontaktu

  Tato funkce pomáhá minimalizovat náklady, protože systémy HVAC jsou hlavním spotřebitelem energie v budovách.

• Celkové ovládání a monitorování jednotky ze sběrnice Modbus RTU

  Prostřednictvím interních proměnných, počítadla provozních hodin (pro účely údržby) a indikace chyb.

• Řízení klimatizační jednotky pomocí dálkového ovládání i Modbus RTU.

  Jednotku AC lze současně ovládat pomocí dálkového ovladače výrobce a Modbus RTU.

• Více možností montáže

  Možnosti montáže zahrnují lištu DIN, stěnu nebo u některých modelů AC i vnitřní jednotku.

Technické specifikace

• Obsah dodávky: Intesis Gateway, instalační příručka, kabel pro připojení střídavého proudu.
• Čistá šířka (ERP) (mm): 53
• Čistá výška (ERP) (mm): 58
• Čistá hloubka (ERP) (mm): 93
• Hmotnost netto (ERP) (g): 90 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): Ze střídavé jednotky.
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): 3
• Kapacita: 1 vnitřní jednotka.
• Podmínky instalace: Vnitřní teplota: 1,5 °C: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji do jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• Kategorie WEEE: IT a telekomunikační zařízení
• CB: Ano
• UKPSTI: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Konektory / vstupy / výstupy: EIA-485, AC port.
• Obsahuje baterii: Ne
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.

Případ použití

Příklad integrace
