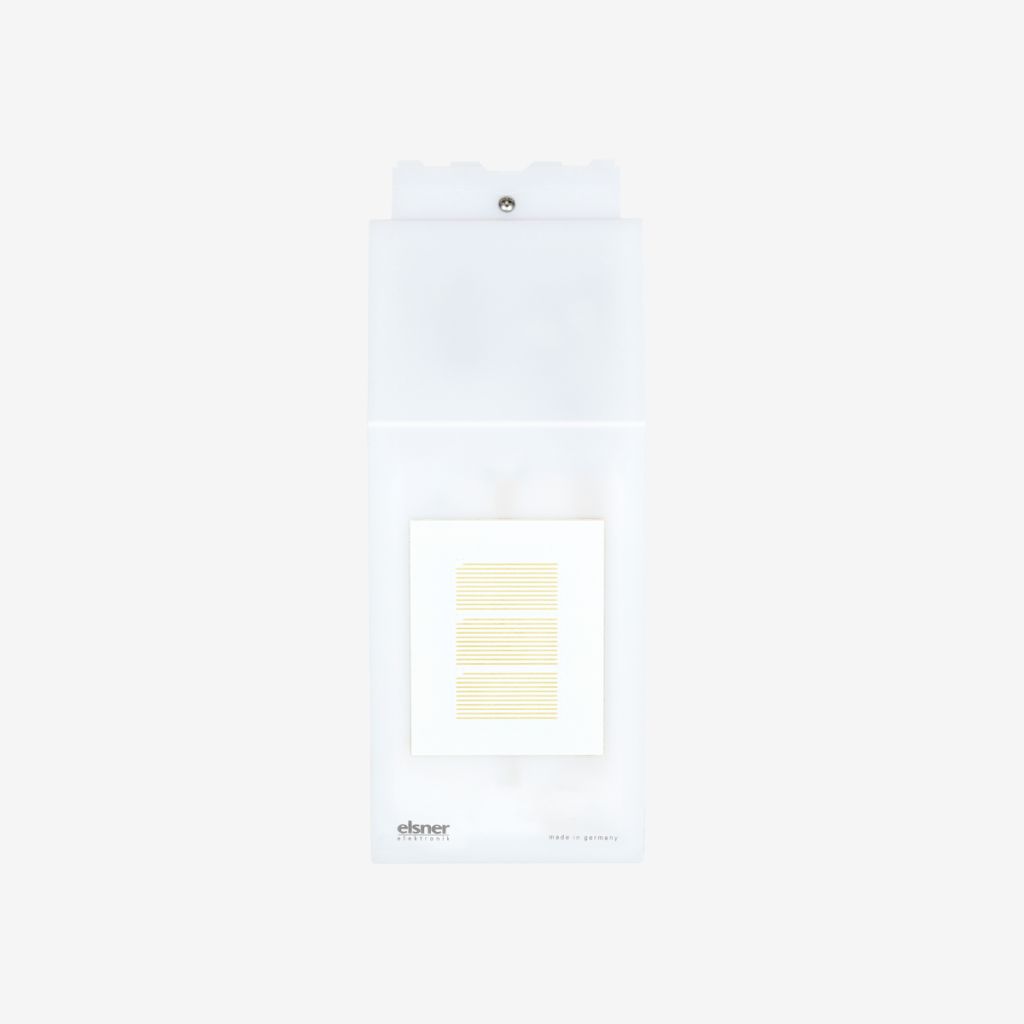

Meteorologické stanice Suntracer KNX sl light pro sběrnicový systém KNX měří teplotu, rychlost větru, jas a rozpoznávají srážky. Všechny hodnoty lze použít pro řízení limitně závislých spínacích výstupů. Stavy lze propojit pomocí logických hradel AND a OR. Multifunkční moduly mění vstupní data podle potřeby pomocí výpočtů, dotazů na stav nebo převodu typu datového bodu. Integrovaný systém řízení stínění umožňuje inteligentní řízení ochrany proti slunci až 5 fasád. V kompaktním pouzdře jsou umístěny senzory, vyhodnocovací obvody a elektronika spojující sběrnici.
Funkce:
- Měření jasu (aktuální intenzita světla)
- Přijímač GPS s výstupem aktuálního času a souřadnic polohy. Meteorologická stanice Suntracer KNX sl také vypočítává polohu slunce (azimut a elevaci).
- Řízení stínění pro 5 fasád
- Měření tlaku vzduchu
- Měření větru: Síla větru se měří elektronicky, a tedy bezhlučně a spolehlivě, a to i při krupobití, sněžení a teplotách pod bodem mrazu. Zaznamenává se dokonce i turbulentní vzduch a stoupající vítr v blízkosti zařízení.
- Monitorování větrného senzoru: Pokud se naměřená hodnota větru změní během 48 hodin o méně než ± 0,5 m/s, je jako chybové hlášení vypsána maximální naměřená hodnota 35 m/s. V důsledku toho se aktivují všechny alarmy větru s mezní hodnotou nižší než 35 m/s.
- Detekce srážek: Povrch snímače je zahříván, takže jako srážky jsou rozpoznány pouze kapky a vločky, nikoli však mlha nebo rosa. Jakmile déšť nebo sníh ustane, snímač je brzy opět suchý a výstraha před srážkami skončí.
- Měření teploty
- Ochrana proti mrazu u stínicích systémů
- Spínací výstupy pro všechny měřené a vypočtené hodnoty. Prahové hodnoty lze nastavit pro jednotlivé parametry nebo prostřednictvím komunikačních objektů
- Týdenní a kalendářní časový spínač: Všechny výstupy časového spínání lze použít jako komunikační objekty. Týdenní časový spínač má 24 period. Každou periodu lze nakonfigurovat buď jako výstup, nebo jako vstup. Pokud je perioda výstupem, pak se čas spínání nastavuje na parametr nebo na komunikační objekt. Kalendářní časový spínač má 4 periody. Pro každou periodu lze nastavit dvě spínací operace, které se provádějí denně.
- Letní kompenzace pro chladicí systémy. Charakteristická křivka porovnává cílovou teplotu v místnosti s venkovní teplotou a nastavuje minimální a maximální cílové hodnoty teploty.
- 8 logických hradel AND a 8 logických hradel OR, každé se 4 vstupy. Jako vstupy pro logická hradla lze použít všechny spínací události i 16 logických vstupů (ve formě komunikačních objektů). Výstup každého hradla lze volitelně nakonfigurovat jako 1bitový nebo 2 x 8bitový.
- 8 multifunkčních modulů (počítačů) pro změnu vstupních dat výpočtem, dotazem na podmínku nebo převodem typu datového bodu.
- Konfigurace se provádí pomocí softwaru KNX ETS
Technická data:
Obecná:
- Pouzdro: Plastové pouzdro
- Barva: bílá / průsvitná

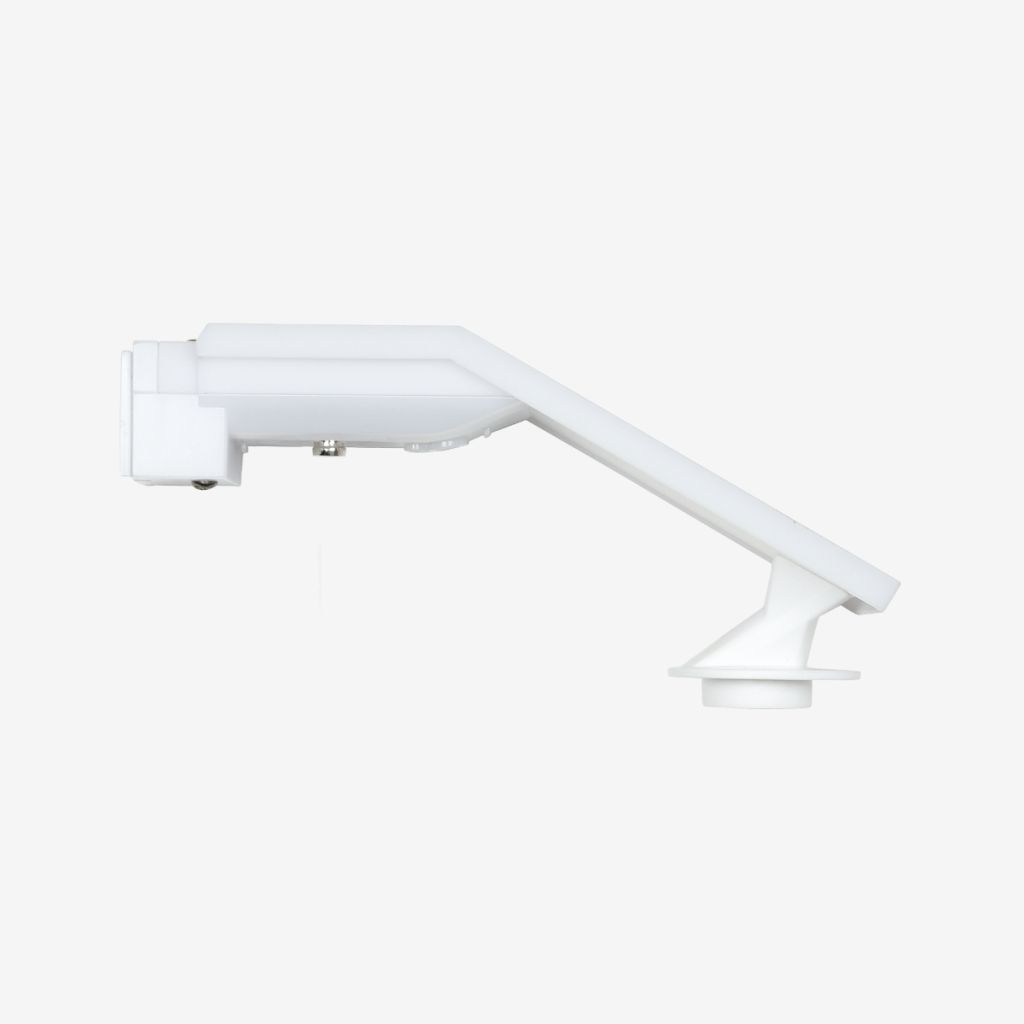

- Montáž: Na stěnu nebo na sloup
- Stupeň krytí: IP 44
- Rozměry (š x v x h): cca 62 mm × 75 mm × 155 mm
- Hmotnost meteorologické stanice: s držákem cca 90 g, celková hmotnost včetně příslušenství cca 280 g
- Okolní teplota: -30...+50 °C
- Skladovací teplota: -30...+70 °C
- Připojovací kabel: 4vodičový (sběrnice +/-, pomocné napětí +/-), průměr cca 5 mm
Sběrnice KNX:
- Médium TP1-256
- Konfigurační režim S-Mode
- Skupinové adresy max. 2000
- Přiřazení max. 2000
- Spotřeba energie max. 10 mA
- Datový výstup KNX +/-
- Připojení KNX zástrčkové svorky 0,6...0,8 mm² s
- Délka odizolování 5 mm
- Doba trvání po obnovení napětí sběrnice do příjmu dat cca 4 s
Napájení:
- Napětí 20...30 V DC
- Maximální proud při 24 V DC: max. 90 mA
- Pro fungování tohoto přístroje je vyžadováno dodatečné napájení po druhém páru (žlutý a bílý vodič).
Snímače:
- Rozsah měření teplotní čidlo -30°C ... +50°C
- Rozsah měření čidlo větru 0 m/s ... 35 m/s
- Rozsah měření čidlo jasu 0 luxů ... 99 000 luxů
- Komunikační objekty 862
- Barva: bílá RAL 9003 prášková povrchová úprava
- Celková délka cca 430 mm
- Hmotnost cca 190 g
