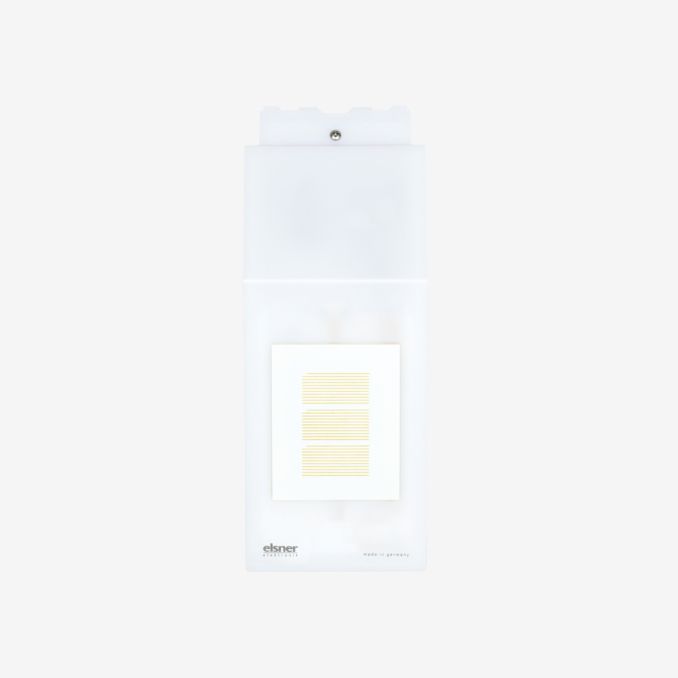

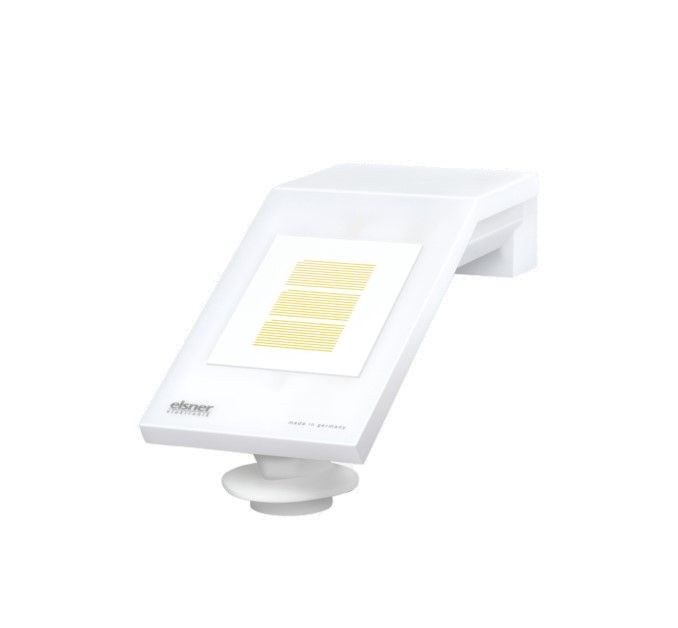

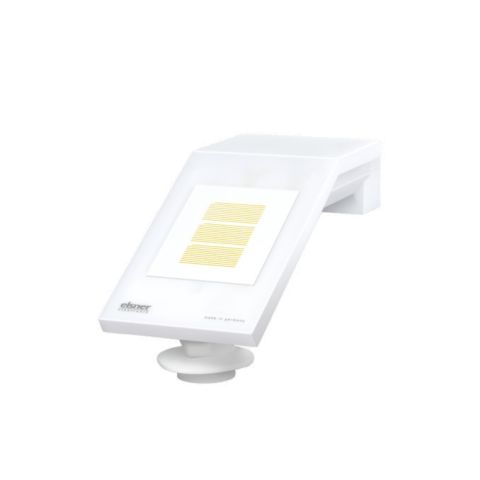

Meteorologické stanice Suntracer KNX sl basic pro sběrnicový systém KNX měří teplotu, rychlost větru, jas a rozpoznávají srážky. Všechny hodnoty lze použít pro řízení limitně závislých spínacích výstupů. Stavy lze propojovat pomocí logických hradel AND a OR. Multifunkční moduly mění vstupní data podle potřeby pomocí výpočtů, dotazů na stav nebo převodu typu datového bodu. V kompaktním pouzdře jsou umístěny senzory, vyhodnocovací obvody a elektronika pro propojení sběrnic.
- Měření jasu (aktuální intenzita světla) pomocí 3 senzorů. Lze použít oddělené hodnoty, maximální nebo smíšené hodnoty.
- Měření větru: Síla větru se měří elektronicky, a tedy bezhlučně a spolehlivě, a to i při krupobití, sněžení a teplotách pod bodem mrazu. Zaznamenává se dokonce i turbulentní vzduch a stoupající vítr v blízkosti zařízení.
- Monitorování senzoru větru: Pokud se naměřená hodnota větru během 48 hodin změní o méně než ± 0,5 m/s, je jako chybové hlášení vypsána maximální naměřená hodnota 35 m/s. V důsledku toho se aktivují všechny alarmy větru s mezní hodnotou nižší než 35 m/s.
- Detekce srážek: Povrch snímače je zahříván, takže jako srážky jsou rozpoznány pouze kapky a vločky, nikoli však mlha nebo rosa. Jakmile déšť nebo sníh ustane, snímač je brzy opět suchý a výstraha před srážkami skončí.
- Měření teploty
- Ochrana proti mrazu u stínicích systémů
- Spínací výstupy pro všechny měřené a vypočtené hodnoty. Prahové hodnoty lze nastavit pro jednotlivé parametry nebo prostřednictvím komunikačních objektů
- 8 logických hradel AND a 8 OR, každé se 4 vstupy. Jako vstupy pro logická hradla lze použít všechny spínací události i 16 logických vstupů (ve formě komunikačních objektů). Výstup každého hradla lze volitelně nakonfigurovat jako 1bitový nebo 2 x 8bitový.
- 8 multifunkčních modulů (počítačů) pro změnu vstupních dat výpočtem, dotazem na podmínku nebo převodem typu datového bodu.
SPECIFIKACE:
Obecně:
- Materiál: Plastové pouzdro
- Barva bílá / průsvitná

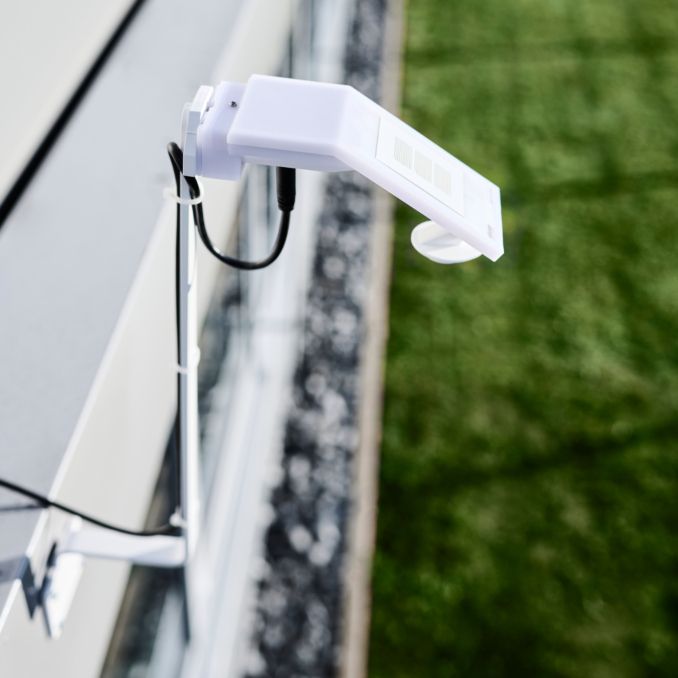

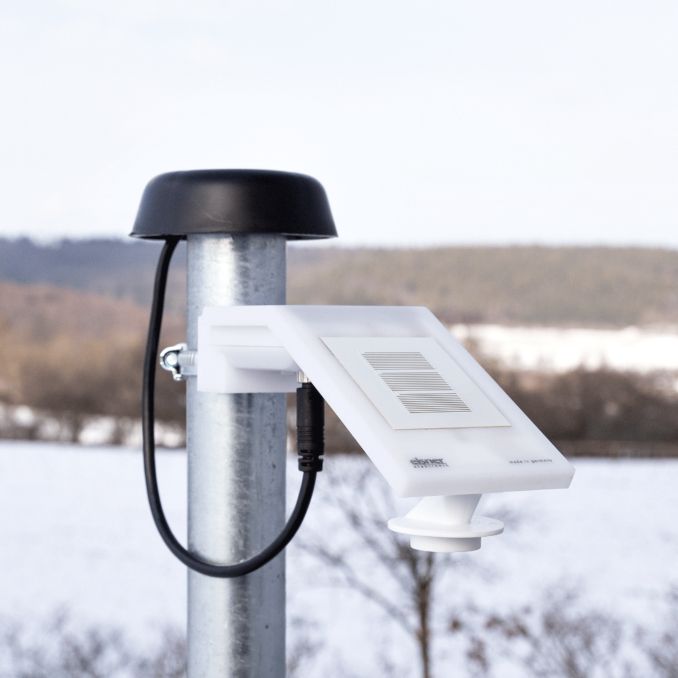

- Montáž Na stěnu nebo na sloup
- Stupeň krytí IP 44
- Rozměry (š x v x h) cca 62 mm × 75 mm × 155 mm
- Hmotnost meteorologické stanice s držákem cca 90 g, celková hmotnost včetně příslušenství cca 280 g
- Okolní teplota -30...+50 °C
- Skladovací teplota -30...+70 °C
- Připojovací kabel 4vodičový (sběrnice +/-, pomocné napětí +/-), průměr cca 5 mm
Sběrnice KNX:
- Médium TP1-256
- Konfigurační režim S-Mode
- Skupinové adresy max. 2000
- Přiřazení max. 2000
- Spotřeba energie max. 10 mA
- Datový výstup KNX +/-
- Připojení KNX zástrčkové svorky 0,6...0,8 mm² s
- Délka odizolování 5 mm
- Doba trvání po obnovení napětí sběrnice do příjmu dat cca 4 s
Napájení:
- Napětí 20...30 V DC
- Maximální proud při 24 V DC: max. 90 mA
- Pro fungování tohoto přístroje je vyžadováno dodatečné napájení po druhém páru (žlutý a bílý vodič).
Snímače:
- Rozsah měření teplotní čidlo -30°C ... +50°C
- Rozsah měření čidlo větru 0 m/s ... 35 m/s
- Rozsah měření čidlo jasu 0 luxů ... 99 000 luxů
- Komunikační objekty 339

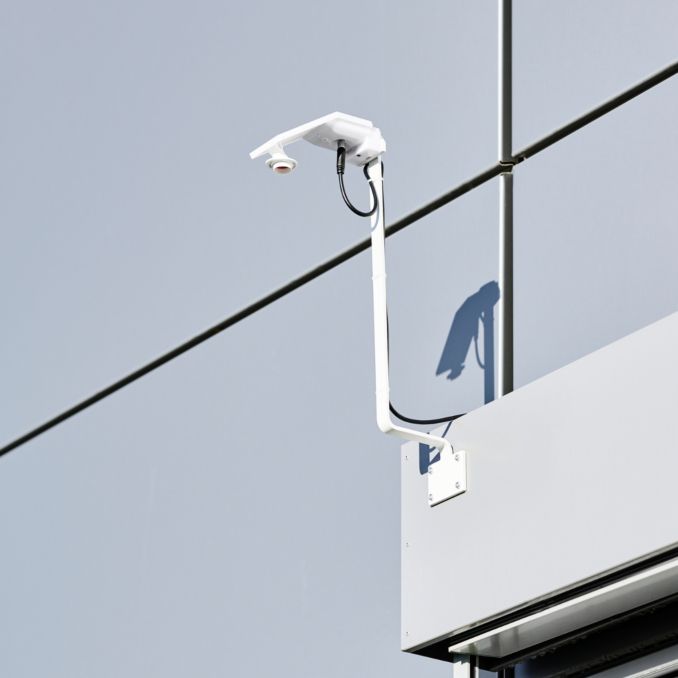

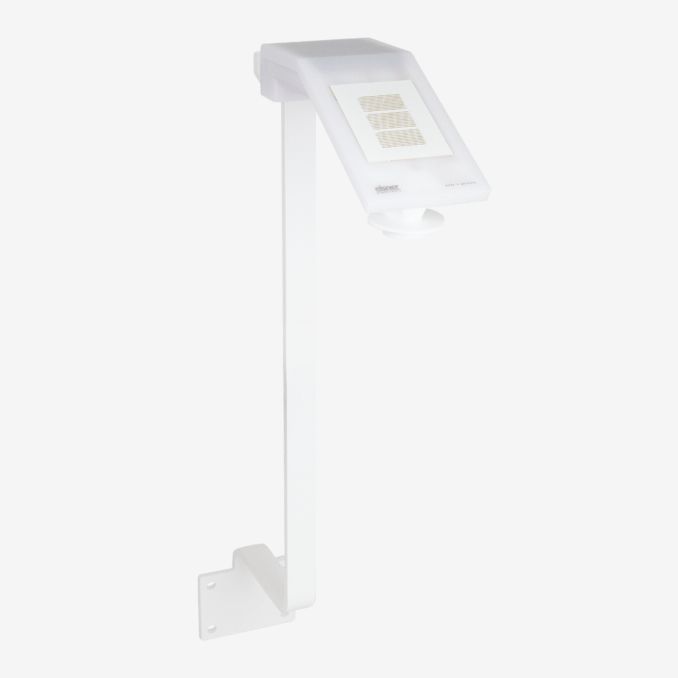

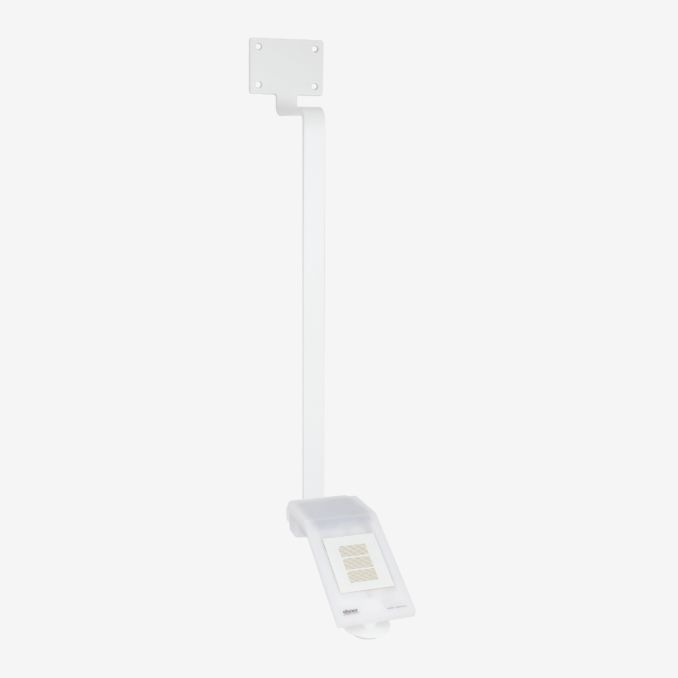

Upevnění montážního ramene:
- Barva bílá RAL 9003 prášková povrchová úprava
- Celková délka cca 430 mm
- Hmotnost cca 190 g
