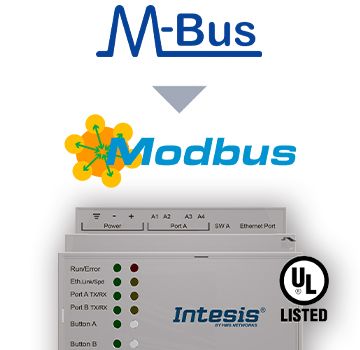

Integrujte libovolné zařízení M-Bus se systémem Modbus BMS nebo s libovolnou řídicí jednotkou Modbus TCP nebo Modbus RTU. Cílem této integrace je zpřístupnit zařízení M-Bus, jejich registry a prostředky z řídicího systému nebo zařízení založeného na Modbusu, jako by byly součástí systému Modbus a naopak.

Vlastnosti a výhody

• Podpora až šesti souběžných klientů Modbus TCP

  Řídící jednotka podporuje až šest souběžných klientů Modbus TCP.

• Podpora protokolů Modbus RTU i Modbus TCP.

  Řídící jednotka podporuje protokoly Modbus RTU i Modbus TCP.

• Snadná integrace se systémem Intesis MAPS

  Proces integrace lze snadno a rychle zvládnout pomocí konfiguračního nástroje Intesis MAPS.

• Snadné uvedení do provozu pomocí Intesis MAPS

  Šablony lze importovat a opakovaně používat tak často, jak je potřeba, což výrazně zkracuje dobu uvádění do provozu.

• Automatické aktualizace konfiguračního nástroje a řídící jednotky

  Jak konfigurační nástroj Intesis MAPS, tak firmware řídící jednotky mohou dostávat automatické aktualizace.

• Automatická detekce měřičů a zjišťování registrů

  K dispozici je funkce skenování pro automatickou identifikaci zařízení M-Bus a zjišťování registrů.

• Vestavěný převodník úrovní M-Bus

  V řídící jednotce je zabudován převodník úrovně M-Bus, takže není nutný žádný externí převodník.

Technické specifikace

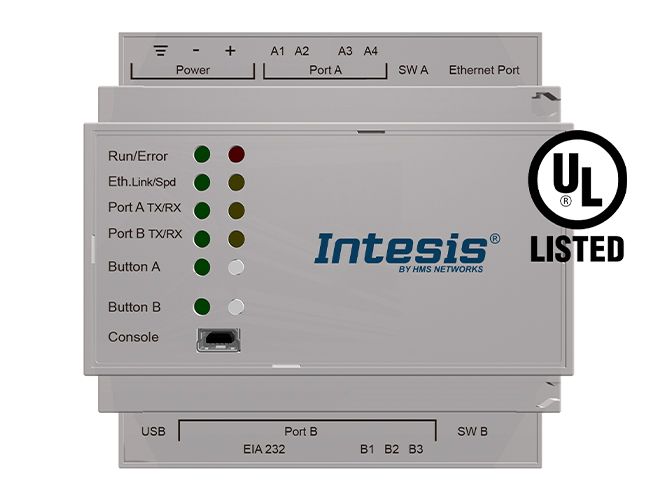

• Obsah dodávky: Intesis Gateway, instalační příručka, konfigurační kabel USB.
• Není součástí dodávky: Napájecí zdroj není součástí dodávky.
• Čistá šířka (ERP) (mm): 88
• Čistá výška (ERP) (mm): 88 mm: 56
• Čistá hloubka (ERP) (mm): 56: 90
• Hmotnost netto (ERP) (g): 159 g
• Upevnění: Montáž na lištu DIN (držák je součástí dodávky), montáž na stěnu
• Vstupní napětí (V): 24VDC +/-10%.
• Napájecí konektor: 3pólový
• Provozní teplota °C Min: 0 °C
• Provozní teplota °C Max: 60 °C
• Záruka (v letech): 3
• Kapacita: Až 20 metrů.
• Podmínky instalace: Tato řídící jednotka je určena k montáži do skříně. Pokud je jednotka namontována mimo skříň, je třeba vždy přijmout opatření, aby se zabránilo elektrostatickému výboji jednotky. Při práci uvnitř krytu (např. při seřizování, nastavování spínačů atd.) je třeba vždy dodržovat typická antistatická opatření, než se dotknete jednotky.

Certifikace a normy

• CE: Ano
• UL: Ano
• KC: Ano
• WEEE Category: ITa telekomunikační zařízení
• CB: Ano
• UKPSTI: Ano
• Klasifikace ETIM: EC001604

Fyzické vlastnosti

• Popis baterie: Knoflíková lithiová baterie s oxidem manganičitým.

• Konektory / vstupy / výstupy: Napájení, MBUS zásuvná šroubová svorkovnice, Ethernet, konzolový port USB, USB úložiště, EIA-232, EIA-485.
• Obsahuje baterii: Ano
• DIP a otočné přepínače: Konfigurace sériového portu EIA-485.
• Indikátory LED: Stav brány a komunikace.

Případ použití

Příklad integrace
