ÆVO built to last - Nezlomná spolehlivost a odolnost pro bezproblémový zítřek.

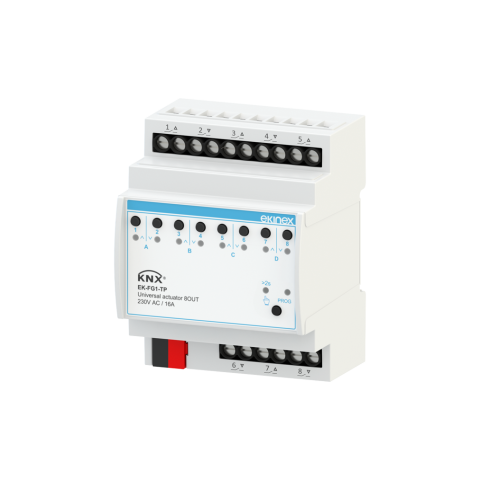

Univerzální I/O modul EK-FG1-TP-I z řady ÆVO umožňuje nezávisle a v libovolné kombinaci ovládat až 8 zátěží, jako jsou světla a ventily, nebo až 4 žaluzie a třícestné ventily. k tomuto účelu je zařízení vybaveno výstupy s bezpotenciálovými bistabilními reléovými kontakty, které zaručují, že nastavený stav ovládání zůstane zachován i v případě výpadku napájení.

Kromě toho EK-FG1-TP-I umožňuje ovládání až 8 zátěží, scénářů, až 4 motorů, stmívačů nebo řízení klimatu až 8 místností pomocí integrované funkce termostatu/hygrostatu, a to čtením tradičních povelů a čidel vybavených bezpotenciálovými kontakty nebo pasivními teplotními sondami NTC; Za tímto účelem má zařízení 8 analogových/digitálních vstupů, které lze konfigurovat nezávisle na dotazovacím napětí vyráběném uvnitř zařízení.

Výrobek je vybaven tlačítky pro ruční ovládání a LED diodami pro indikaci stavu; tlačítko umožňuje přepínání mezi automatickým a ručním provozem. Zařízení má integrovaný komunikační modul sběrnice KNX a je určeno k montáži na profilovou lištu 35 mm. Napájení probíhá prostřednictvím sběrnice KNX a není zapotřebí žádný pomocný zdroj napájení.

Technická data

Napájení

• Napětí 30 Vdc přes sběrnici KNX

Výstupy

• Počet: 8 (bistabilní relé)
• Napětí 230 V AC
• Proud: 16 A

Vstupy:

• Počet: 8 (konfigurovatelné analogové/digitální)
• Pro pasivní teplotní čidla (NTC 10 kΩ při 25°C)
• Pro spínače, tlačítka nebo tradiční bezpotenciálové senzory

Napájení

Napájení obsahuje svorku pro připojení ke sběrnicovému vedení KNX. Veškerá teplotní čidla NTC, která mají být připojena ke vstupům, je třeba objednat zvlášť.
