ÆVO – vyrobeno pro dlouhou životnost – Nezlomná spolehlivost a odolnost pro bezproblémovou budoucnost.

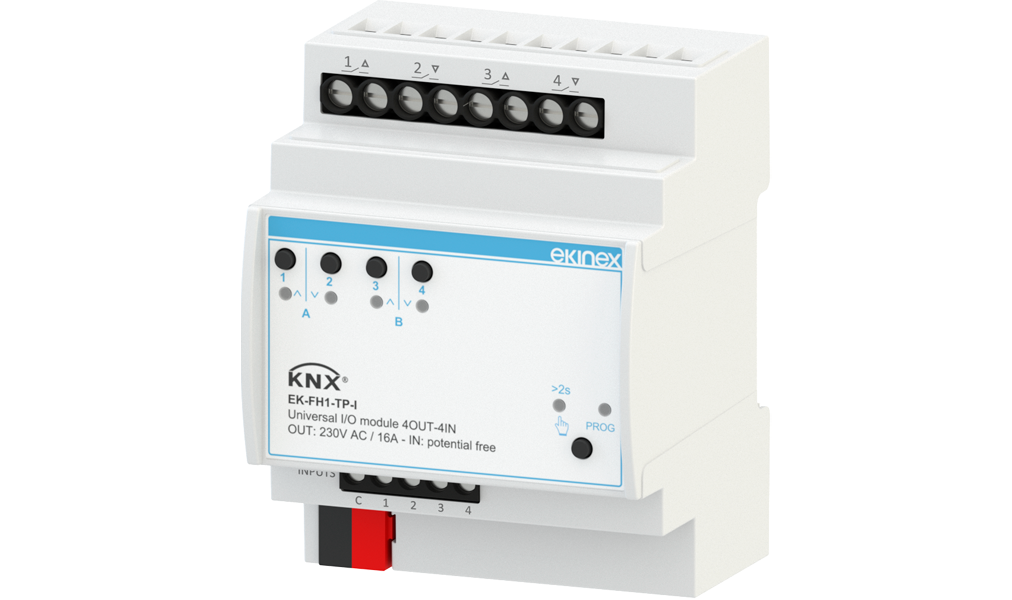

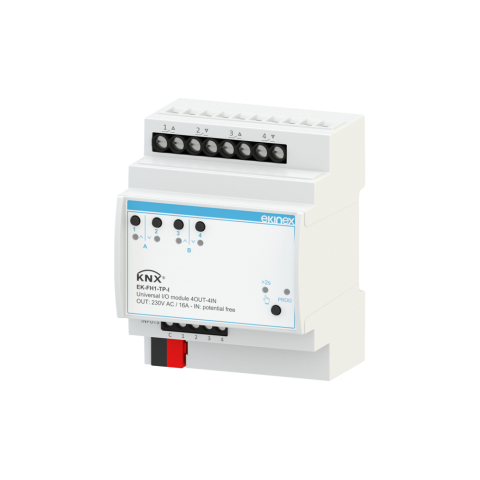

Univerzální I/O modul EK-FH1-TP-I ze série ÆVO vám umožňuje ovládat až 4 skupiny elektrických zařízení, jako jsou světla a ventily, nebo až 2 motorizované pohony, jako jsou žaluzie a třícestné ventily, a to nezávisle a v libovolné kombinaci. Za tímto účelem je zařízení vybaveno výstupy s bezpotenciálovými bistabilními reléovými kontakty, které zaručují zachování nastaveného stavu řízení i v případě výpadku napájení.

Kromě toho umožňuje EK-FH1-TP-I ovládání až 4 pohonů, scénářů, až 2 motorů, stmívačů nebo regulaci klimatizace až ve 4 místnostech pomocí integrované funkce termostatu/hygrostatu, a to prostřednictvím snímání tradičních příkazů a snímačů vybavených bezpotenciálovými kontakty nebo pasivními teplotními sondami NTC; Za tímto účelem je zařízení vybaveno 4 analogovými/digitálními vstupy, které lze nezávisle konfigurovat s dotazovacím napětím generovaným uvnitř zařízení.

Produkt je vybaven tlačítky pro ruční ovládání a LED diodami pro indikaci stavu; jedno tlačítko umožňuje přepínání mezi automatickým a ručním provozem. Zařízení má integrovaný komunikační modul sběrnice KNX a je určeno pro montáž na profilovou lištu 35 mm. Napájení je zajištěno přes sběrnici KNX a není zapotřebí žádný pomocný zdroj napájení.

Technické údaje

Napájení

• Napětí 30 Vdc přes sběrnici KNX

Výstupy

• Počet: 4 (bistabilní relé)
• Napětí: 230 V AC
• Proud: 16 A

Vstupy

• Počet: 4 (konfigurovatelné analogové/digitální)
• Pro pasivní teplotní senzory (NTC 10 kΩ při 25 °C)
• Pro spínače, tlačítka nebo klasické beznapěťové snímače

Napájení

Napájecí zdroj obsahuje svorku pro připojení k sběrnici KNX. Případné teplotní senzory NTC, které mají být připojeny ke vstupům, je nutné objednat samostatně.
