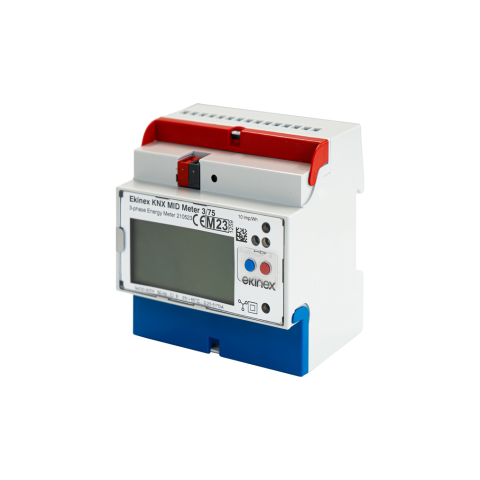

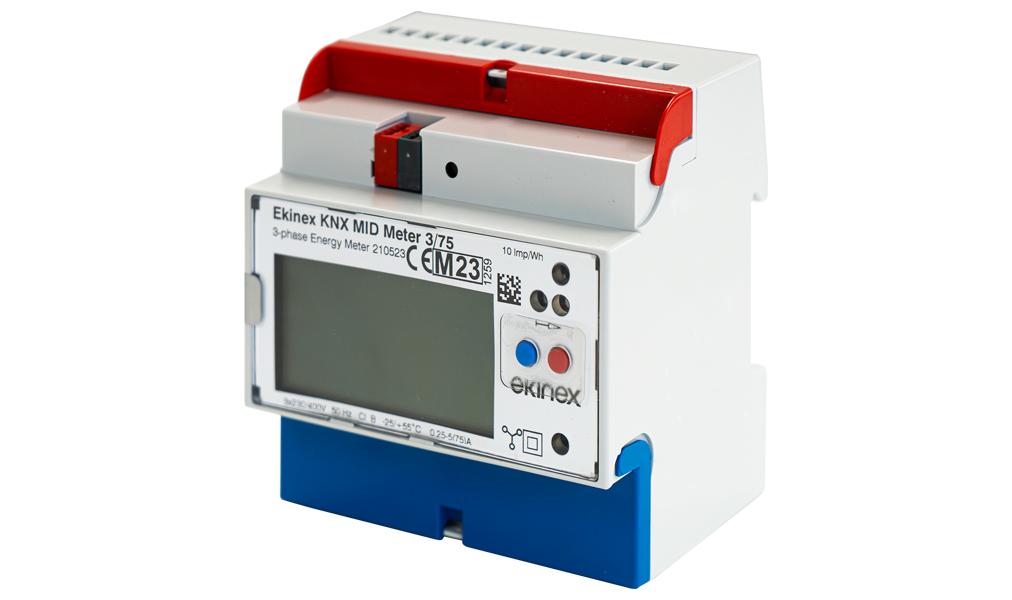

Třífázový elektroměr MID pro měření činné a jalové energie s obousměrným měřením importované a exportované energie, proudu (A), napětí (V), činného výkonu (kW), jalového výkonu (kVAr), účiníku (cos φ) a dalších elektrických parametrů. Přímé připojení až do 75 A. Zařízení má integrovaný komunikační modul na sběrnici KNX.

Měřič má čtyři pulzní výstupy S0 pro přenos importovaných a exportovaných údajů o činné a jalové energii, které lze alternativně použít pro funkce řízení zátěže nebo pro sledování prahové hodnoty maxima. Přístroj umožňuje dvou- nebo čtyřsazbové řízení systému s přepínáním činného výkonu prostřednictvím signálu 230 V. Ochranu proti manipulaci zajišťují plombovatelné kryty svorek. Přístroj je určen k montáži na lištu DIN podle normy EN 60715 do rozváděčů a rozvodných skříní.

Technické údaje

• Jmenovité napětí Un: (+/- 20%)
• Jmenovitá frekvence fn: 50 Hz, 60 Hz na vyžádání

Napájení

• Přímé připojení: (Ist, Imin, Itr, Iref, Imax) 0,02 A / 0,25 A / 0,5 A / 5 A / 75 A (5(75))

Funkce / vlastnosti

• Displej: grafický podsvícený LCD 60x30 mm
• Optické rozhraní D0: podle EN 62056-21
• Komunikační rozhraní: KNX TP
• Konfigurace KNX: prostřednictvím softwaru ETS
• Metrologická LED dioda: 10 pulzů / Wh
• Impulsní výstup: 1: Opto Power MOSFET S0 pro náročné aplikace, 5-230 Vac nebo Vdc, max. 90 mA
• Nastavení pulzů (frekvence, délka)
• Třída přesnosti: B (1%)
• Třída prostředí: mechanické: M1, elektromagnetická: E1
• Bezpečnostní třída: E1: 2
• Známky: KNX, CE, MID (B+D)
• Kryt zařízení: modulární 5 MU (1 MU = 18 mm)
• Stupeň krytí: 1: IP51 (kryt), IP20 (svorky)
• Rozměry (DxVxH): 90 x 90 x 67 mm

Konfigurace a uvedení do provozu
Podrobný popis parametrů naleznete v aplikační příručce přístroje. Konfigurace a uvedení do provozu vyžadují verzi ETS5 nebo novější. Aplikační program ETS: APEKME1EMUTP##.knxprod (## = verze).
