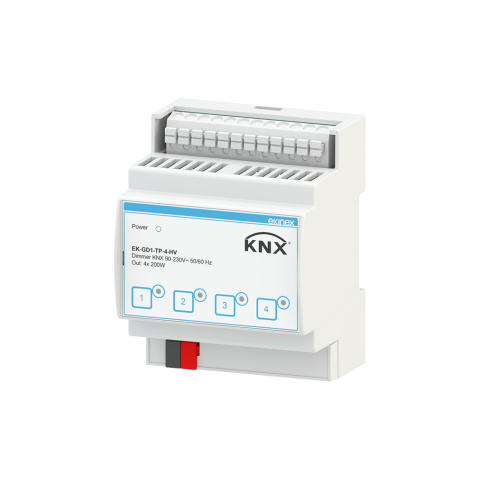

Sběrnicové zařízení KNX se čtyřkanálovou funkcí stmívače s přerušením fáze pro lehké zátěže, s napájecím napětím 90-230 V při 50/60 Hz. Použití ve standardních systémech domácí automatizace a automatizace budov KNX.

Technická data


Vstupy

• Napájecí napětí: 90 230 Vac 50/60 Hz
• Maximální vstupní proud: 4 A

Výstupy

• Napájecí napětí: 90 230 Vac 50/60 Hz
• Výstupní výkon na kanál: 110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac.
• Minimální výkon zátěže: 1 W na kanál
• Maximální výstupní proud: 1 A na kanál

Stmívání

• Režim stmívání s otevřenou zátěží (OPEN CIRCUIT) a zkratem na zátěži (SHORT CIRCUIT).
• Rozsah stmívání: 1100%.

POZNÁMKA
Zátěže, které lze použít se stmívačem, mohou být: žárovky, halogenové žárovky se síťovým napětím, stmívatelné LED žárovky se síťovým napětím, stmívatelné LED pásky se síťovým napětím, spínané zdroje pro stmívatelné LED diody s fázovým řezem. Stmívač střihá fázi v režimu sestupné hrany.

Funkce / vlastnosti

• Provozní teplota: 20 °C ... + 40 °C
• Teplota skladování: 40 °C ... + 60 °C
• Přepravní teplota: 40 °C ... + 60 °C
• Maximální jmenovitá teplota skříně (tc): 80 °C
• Relativní vlhkost: 91 % bez kondenzace
• Stupeň krytí: IP00 (IP20 v rozvodné skříni nebo rozvaděči)
• Napájení a zapojení zátěže: 1,5 mm2 (jednoduchý kabel) 2,5 mm2 (splétaný kabel), 16 až 13 AWG.
• Zapojení sběrnice KNX: 0,26 až 0,5 mm2 - 23 až 20 AWG
• Odizolování: 5,0 6,0 mm
• Plastový kryt
• Svítidlo pro montáž na panel 4 UM
• Hmotnost: 200 g
• Rozměry (dxvxš):  71 x 91 x 62 mm

Funkčnost

• Ovládání zapnutí/vypnutí a stmívání jednotlivých nebo skupinových svítidel
• Doba zapnutí a vypnutí, minimální a maximální úroveň jasu, lineární nebo logaritmická stmívací křivka nastavitelná prostřednictvím ETS
• Měkké nebo okamžité zapnutí a vypnutí s nastavitelným zpožděním
• Konfigurace chování po resetu napájení, zapnutí/vypnutí sběrnice, odpojení přes ETS
• Kanály lze nastavit pomocí ETS jako nezávislé, paralelní nebo s funkcí kopírování z jiného kanálu.
• Indikace stavu výstupů pomocí LED diod
• Funkce blokování, vynucený provoz, schodišťové světlo, scény, noc, čítač a logické funkce pro každý kanál, nastavitelné prostřednictvím ETS
• Alarm zkratu, otevřené zátěže a výpadku napájení
• Funkce pomocného výstupu s indikací stavu přes KNX
• Ruční ovládání pomocí membránových tlačítek a pro místní testování zapnutí/vypnutí kanálů 1234 i v případě nepřítomnosti sběrnice KNX: krátké stisknutí tlačítka zapne/vypne zátěž, stisknutí po dobu alespoň 2 s způsobí blikání zátěže každou cca 1 s.

Konfigurace a uvedení do provozu
Pružinové svorky pro snadnou aplikaci
