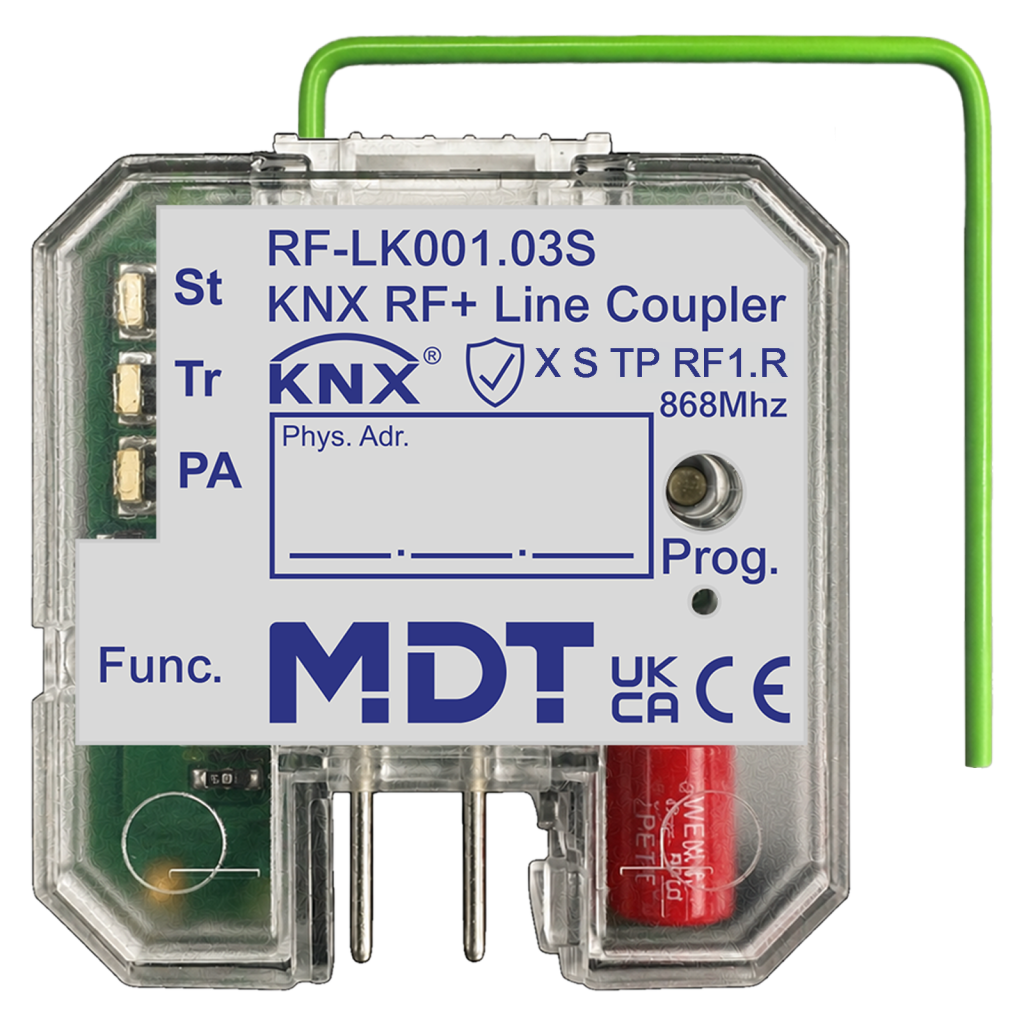

Linková spojka MDT KNX RF+ připojuje zařízení KNX RF+ k kabelové sběrnici KNX. Linková spojka disponuje rozsáhlými filtračními funkcemi, které minimalizují zatížení sběrnice na rádiovém spojení, a lze jej použít jako segmentový spojku v lince. (Funkce dostupná od verze ETS 6)

Funkce produktu:

• Linková spojka KNX RF+ pro připojení zařízení MDT KNX RF+, např. tlačítka MDT RF+ nebo skleněného tlačítka MDT RF+
• Protokol KNX RF+ v systémovém režimu
• KNX Data Secure
• S funkcí KNX Secure Proxy
• Funkce segmentového spojovače (od verze ETS 6)
• Uvedení do provozu od verze ETS 5
• Kompatibilní s novou specifikací rádiového přenosu KNX RF+
• Funkce filtru pro snížení zatížení sběrnice
• Instalace do instalační krabice
• Rozměry (V x Š x H): 43 x 40 x 11 mm
• Integrovaný sběrnicová spojka

Technické údaje:

• Rozměry (V x Š x H): 43 x 40 x 11 mm
• Hmotnost, hrubá (vč. obalu): 0,052 kg
• Stupeň ochrany: IP20
• Způsob montáže: Zapuštěná montáž
• Certifikace: Prohlášení o shodě EU podle směrnice 2014/53/EU
• Vysílací frekvence: 868,0 … 868,6 MHz *1
• Dosah ve volném prostoru: 100 m
• Výstupní úroveň: 6,8 dBm
• Kompatibilita (režim): KNX RF S-Mode
• Hmotnost, netto: 0,015 kg

KNX

• Jmenovité napětí KNX: 30 V DC SELV
• Rozsah napětí KNX: 21 … 30 V DC SELV
• Typická spotřeba energie sběrnice KNX: < 0,3 W
• KNX Medium: KNX RF 1.R
• Aplikace KNX: od verze ETS 5, funkce segmentového spojovače od ETS 6
• KNX Secure: Zabezpečení dat KNX

Provozní podmínky

• Provozní teplota okolí: -5 … +45 °C
• Skladování: -10 … +70 °C
• Vlhkost: 5 … 93 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení KNX: KNX svorka
• Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

Upozornění
Zařízení smí instalovat a uvádět do provozu pouze kvalifikovaní elektrikáři. Během provozu dodržujte minimální vzdálenost 20 cm od lidského těla, vodivých povrchů a předmětů.

*1 Použití frekvenčního pásma 868 MHz podléhá vnitrostátním předpisům. Před uvedením do provozu se ujistěte, že byly zkontrolovány a splněny příslušné zákonné požadavky dané země.
