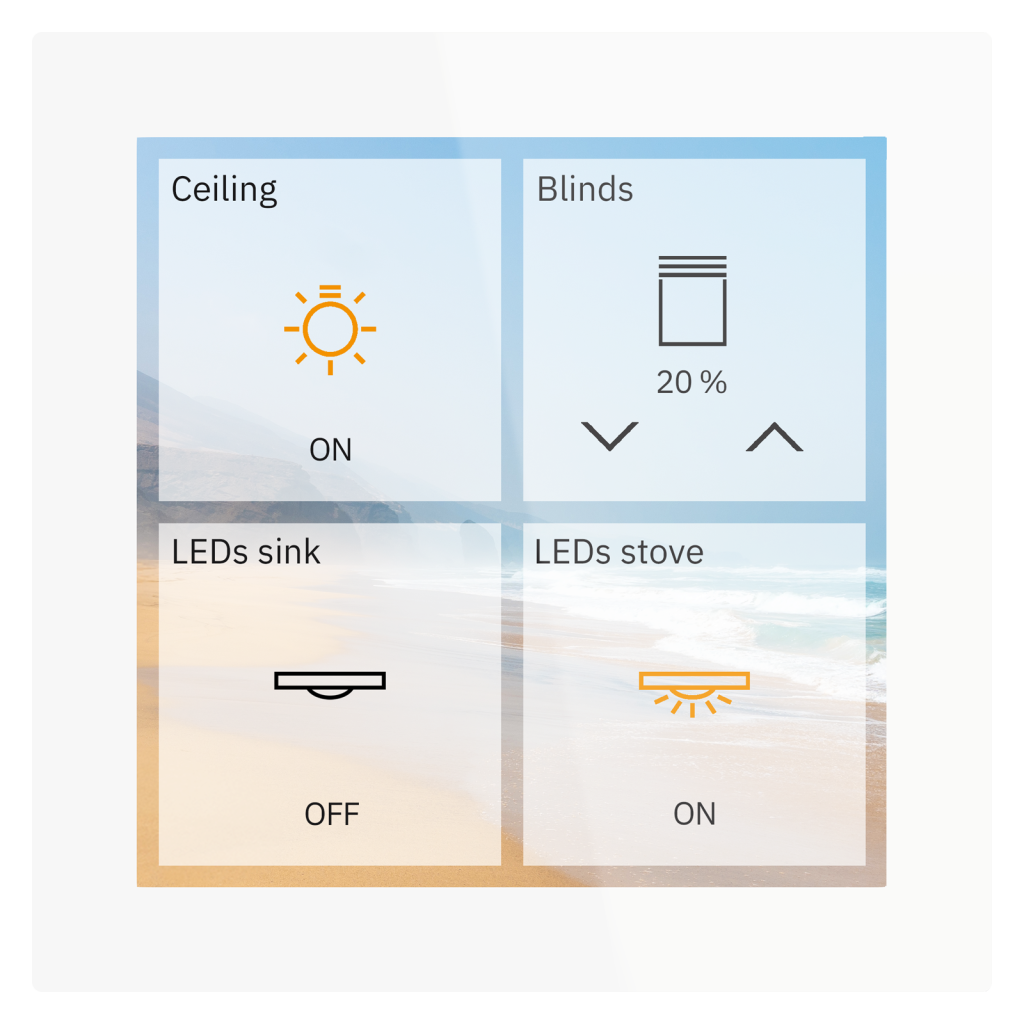

„Tak individuální jako vy“ je motto kapacitního multifunkčního skleněného tlačítka Glass Touch Smart s 4" barevným TFT displejem s vysokým rozlišením. Displej zaujme elegantním designem a širokými možnostmi individuálního přizpůsobení. Umožňuje zobrazit až 32 funkcí na samostatných úrovních a až 6 stavových informací v pohotovostním režimu.
Verze Plus: Časový spínač, reproduktor, 2 binární vstupy, obvodové RGBW podsvícení a funkce kódového zámku (pro 4 uživatele).
Funkce produktu:
- Multifunkční tlačítko s kapacitním 4palcovým barevným TFT displejem s vysokým rozlišením (720 × 720 pixelů)
- Elegantní a propracovaný design kombinující sklo a broušený hliník
- Intuitivní uživatelské rozhraní pro snadné ovládání funkcí místnosti
- Obvodové RGBW podsvícení signalizující jednotlivé provozní stavy, alarmy a orientační osvětlení
- Až 32 funkcí na nezávislých úrovních a 6 stavů v pohotovostním režimu
- Funkce místnosti: spínání, stmívání, nastavitelná bílá, HSV, RGB, RGBW, stínění, HVAC
- S funkcí Slap a funkcí Shortcut (na konkrétní úroveň)
- Dva komfortní regulátory teploty v místnosti se snímačem teploty a vlhkosti pro provoz v režimu vytápění a chlazení
- Logické funkce, ovládání scén, inovativní skupinové ovládání
- Zobrazení stavových informací (1 bit) a oznámení (14 bajtů)
- Integrovaný reproduktor pro akustickou zpětnou vazbu (stisk tlačítka, signalizace výstrah)
- Zabezpečení proti neoprávněnému přístupu pomocí funkcí kódového zámku (4 uživatelé)
- Individuální design přizpůsobený požadavkům zákazníka (logo, obrázek na pozadí, barva designu)
- 2 binární vstupy, 1 vstup pro snímač PT1000
- Se 6 časovými spínači
- Instalace do standardní rozvodné skříně (EU, UK, CH, CN)
- KNX Data Secure, integrovaný sběrnicový adaptér
- Rozměry (V x Š x H): 92 x 92 x 12,5 mm
- Vyžaduje pomocné napájení 24 V DC (např. STV-0024.01)
Technické údaje:
- Displej: Kapacitní 4palcový TFT displej
- Rozlišení: 720 x 720 pixelů
- Rozměry (V x Š x H): 92 x 92 x 12,5 mm
- Hmotnost, hrubá (vč. obalu): 0,13 kg
- Stupeň ochrany: IP20
- Způsob instalace: Zapuštěná montáž
- Hloubka montáže v rozvodné skříni: 22 mm
- Doporučená montážní výška: 1,6 m
- Poloha montáže: vodorovná
- Počet funkcí: 32
- Hmotnost, netto: 0,1 kg
Ovládání
- Funkce kódového zámku: Ano, 4 uživatelé
Vstupy
- Počet binárních vstupů: 2
- Vstupní napětí: 24 V DC *1
- Délka vstupních vedení: 21 cm
- Přípustná celková délka kabelu: 100 m
- Měřicí rozsah teploty: 0 … 40 °C
- Přesnost měření teploty, typická: ± 0,5 °C
Výstupy
- Počet integrovaných regulátorů teploty: 2
- Rozsah regulace teploty v místnosti: 7 … 35 °C
- Obvodové podsvícení: RGBW
- Reproduktor: Ano
- Funkce orientačního světla: Ano
KNX
- Jmenovité napětí KNX: 30 V DC SELV
- Rozsah napětí KNX: 21 … 31 V DC SELV
- Typická spotřeba energie sběrnice KNX: < 0,15 W
- KNX Medium: TP-256 s podporou dlouhých rámců
- Aplikace KNX: od verze ETS 5 (nejnovější)
- KNX Secure: Zabezpečení dat KNX
- Pomocné napětí: 21 ... 30 V DC, SELV
- Příkon pomocného napětí: < 4 W
Provozní podmínky
- Provozní teplota okolí: 0 … 45 °C
- Skladování: -20 … +55 °C
- Vlhkost: < 95 %
- Kondenzace přípustná: Ne
Připojení
- Teplotní čidlo: Integrovaný
- Typ připojení KNX: KNX svorka
- Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič
\*1 Galvanické oddělení od sběrnice KNX
