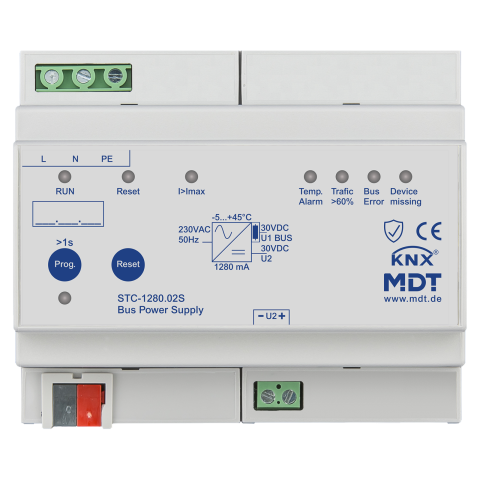

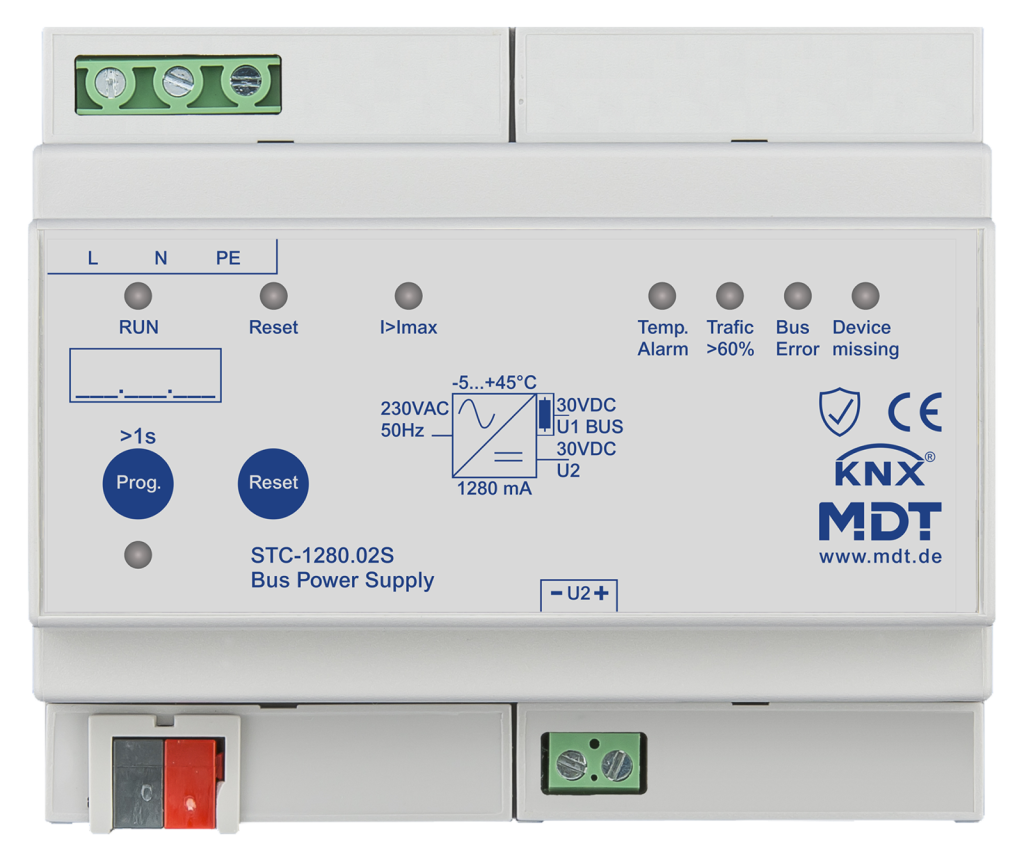

KNX napájecí zdroj s diagnostikou, 6M, 1280mA, Secure

Kód produktu: Y009312 , Objednací kód: STC-1280.02S
Výrobce MDT
Kód produktu Y009312
Vaše nákupní cena:
11 417 Kč bez DPH 13 814,57 Kč s DPH
MDT

Produkt bohužel nyní nemůžete zakoupit. Obraťte se na svého obchodníka nebo naše obchodní oddělení.

Napájecí zdroj MDT STC pro sběrnici KNX, odolný proti přetížení a zkratu, spolehlivě napájí zařízení sběrnice KNX stabilizovaným stejnosměrným napětím 30 V. Diagnostická funkce sběrnicového adaptéru poskytuje informace o napětí sběrnice, proudu sběrnice, využití napájecího zdroje, výpadku síťového napětí a poruše monitorovaného zařízení. Všechny události se ukládají s časovým razítkem. S přídavným výstupem U2 bez tlumivky. KNX Data Secure

Funkce produktu

  • KNX Data Secure
  • Napájecí zdroj s integrovanou tlumivkou
  • Napájení 230 V AC
  • Jmenovitý proud 1280 mA, trvalý proud 1600 mA, špičkový proud 1900 mA
  • Odolný proti zkratu
  • Ochrana proti přetížení
  • Dodatečný výstup U2 bez tlumivky
  • Integrovaný sběrnicový spojovač s diagnostickými funkcemi:
  • Napájení sběrnice, proud sběrnice, přetížení sběrnice
  • Výpadek/obnovení napájení ze sítě
  • Všechny události jsou ukládány do kruhové paměti s časovým razítkem
  • Vyčtení kruhové paměti pomocí 14bajtového telegramu
  • Bezpečnostní funkce pro detekci porouchaného zařízení v lince KNX

Technické údaje:

  • Montážní šířka: 6 SU / 108 mm
  • Rozměry (V x Š x H): 90 x 108 x 63 mm
  • Hmotnost, hrubá (vč. obalu): 0,416 kg
  • Stupeň krytí: IP20
  • Způsob montáže: MDRC, DIN lišta 35 mm
  • Kategorie přepětí: III
  • Hmotnost, netto: 0,38 kg

Technické údaje

  • Napájecí napětí U: 230 V střídavého proudu, 50 Hz
  • Typický odvod výkonu zařízení (bez zátěže): ≤ 1 W
  • Účinnost při jmenovitém zatížení (před tlumivkou): > 89 %

Výstupy

  • Výstupní napětí: 30 V DC SELV *1
  • Jmenovitý proud: 1280 mA
  • Trvalý proud: 1600 mA
  • Špičkový proud: 1900 mA
  • Celkový trvalý proud, KNX + U2: 1600 mA
  • Možnost paralelního zapojení: Ne

KNX

  • KNX Medium: TP-256
  • Aplikace KNX: od verze ETS 5 (nejnovější)
  • KNX Secure: Zabezpečení dat KNX

Provozní podmínky

  • Provozní teplota okolí: -5 … +45 °C
  • Skladování: -20 … +55 °C
  • Vlhkost: < 95 %

Připojení

  • Typ připojení: Šroubová svorka s drážkovanou hlavou
  • Průřez vodiče: 1 x 0,5 … 2,5 mm²
  • Typ připojení KNX: Svorka KNX
  • Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

*1 Další výstup bez tlumivky U2

Produktové parametry

Kód produktu Y009312
Záruční doba 4 roky

Dokumentace

pdf Datasheet STC-1280.02S
528.51 KB
