- Detektor přítomnosti/detektor pohybu
- Měření smíšeného světla (denní a umělé světlo)
- Řízení stálého osvětlení pro optimální využití denního světla
- Oceněný design se skleněným povrchem
- Pro instalaci na strop
- Také jako kombinovaný senzor s pokojovým termostatem

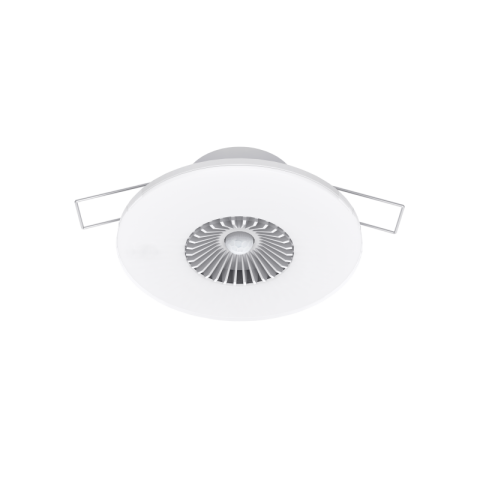

- Senzor Intra-Sewi KNX L-Pr pro sběrnicový systém budov KNX snímá jas a přítomnost osob v místnostech.
Senzor Intra-Sewi KNX TH-L-Pr navíc měří teplotu a vlhkost vzduchu a vypočítává rosný bod. Prostřednictvím sběrnice může vnitřní senzor přijímat externí hodnoty teploty a vlhkosti a dále je zpracovávat s vlastními údaji na celkovou hodnotu (smíšená hodnota, např. průměrná hodnota v místnosti). Integrované PI-regulátory řídí větrání (zvlhčování/vysoušení podle vlhkosti) a vytápění/chlazení (podle teploty).
Snímač Intra-Sewi KNX TH-L-Pr může na sběrnici vyvést varování, jakmile se opustí komfortní pole podle DIN 1946. Komparátory akčních veličin mohou porovnávat a vypisovat veličiny, které byly přijaty prostřednictvím komunikačních objektů.
Všechny naměřené hodnoty lze použít pro řízení limitně závislých spínacích výstupů. Stavy lze propojovat prostřednictvím logických hradel AND a OR.
Funkce:
- Měření jasu s regulací jasu.
- Detekuje se přítomnost osob.
- Prahové hodnoty lze nastavit podle parametru nebo prostřednictvím komunikačních objektů.
- 4 logická hradla AND a 4 logická hradla OR, každé se 4 vstupy. Jako vstupy pro logická hradla lze použít všechny spínací události i 16 logických vstupů (ve formě komunikačních objektů).
- Výstup každého hradla lze volitelně konfigurovat jako 1bitový nebo 2 x 8bitový.
- Konfigurace se provádí pomocí softwaru KNX ETS.
Další funkce Intra-Sewi KNX TH-L-Pr:
Měření teploty a vlhkosti vzduchu (relativní, absolutní), vždy s výpočtem smíšené hodnoty. Podíl interní měřené hodnoty a externí hodnoty lze nastavit jako procentuální hlášení sběrnice, zda jsou hodnoty teploty a vlhkosti vzduchu v komfortním poli (DIN 1946). Výpočet rosného bodu PI-regulátor pro vytápění (jednostupňové nebo dvoustupňové) a chlazení (jednostupňové nebo dvoustupňové) podle teploty. Regulace podle samostatných požadovaných hodnot nebo základní požadované teploty PI-regulátor pro vlhkost vzduchu podle vlhkosti: 2 komparátory proměnných pro výstup minimálních, maximálních nebo průměrných hodnot. 2 komparátory proměnných pro výstup minimálních, maximálních nebo průměrných hodnot: Ventilate/Air (jednostupňový) nebo Ventilate (jednostupňový nebo dvoustupňový). Po 5 vstupech pro hodnoty přijímané prostřednictvím komunikačních objektů.
Technická data:
Obecné informace:
Pouzdro Plast, sklo
Barva RAL 9010 (Intra-Sewi KNX TH-L-Pr)
Montáž vestavná, do podhledu nebo do konektorové zásuvky
Rozměry Ø x výška nad stěnou cca 80 mm x cca 5 mm
výška ve zdi (instalace) cca 31 mm (včetně svorek)
Stupeň krytí IP 30
Hmotnost cca 50 g
Okolní teplota -20...+60 °C
Okolní vlhkost 5...95% relativní vlhkosti, nekondenzující
Skladovací teplota -30...+70°C
Sběrnice KNX: KNX médium TP1-256
Konfigurační režim S-Mode
Skupinové adresy max. 254
Přiřazení max. 254
Komunikační objekty - Intra-Sewi KNX TH-L-Pr: 252
- Intra-Sewi KNX L-Pr: 122
Jmenovité napětí KNX 30 V DC SELV
Příkon KNX max. 10 mA
Připojení KNX zástrčkové svorky
Doba trvání po obnovení napětí sběrnice do příjmu dat cca 5 sekund
Snímače:
Snímač jasu:
Rozsah měření: 0 luxů ... 2 000 luxů (lze měřit i vyšší hodnoty).
Rozlišení 1 lux při 0...2 000 luxů
Snímač přítomnosti:
Metoda detekce: Pasivní infračervená metoda (PIR)
Úhel pokrytí cca 94° × 82° (viz také oblast pokrytí detektoru přítomnosti)
Dosah cca 5 m
Snímač teploty (pouze Intra-Sewi KNX TH-L-Pr):
Rozsah měření -20 °C ... +60 °C
Rozlišení 0,1 °C
Snímač vlhkosti (pouze Intra-Sewi KNX TH-L-Pr):
Rozsah měření 0% rH ... 100% rH
Rozlišení 0,1 % rH
