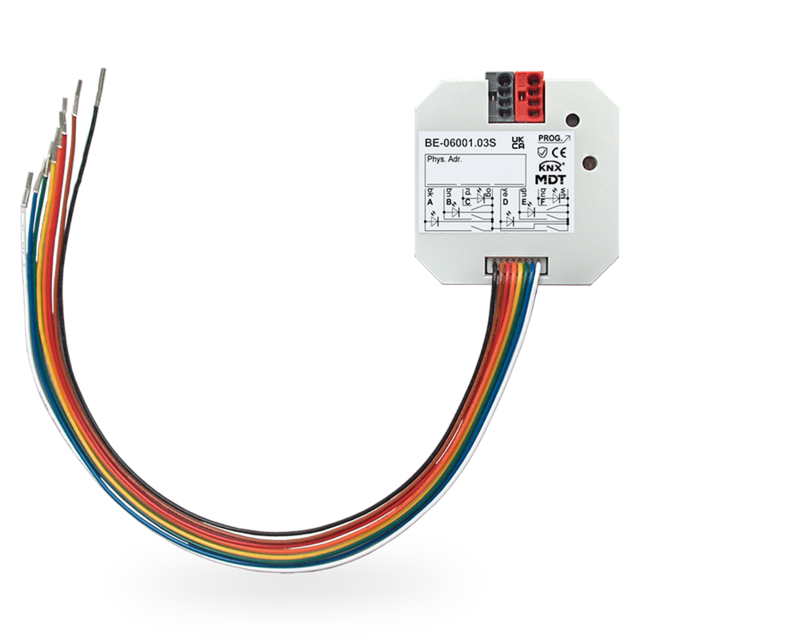

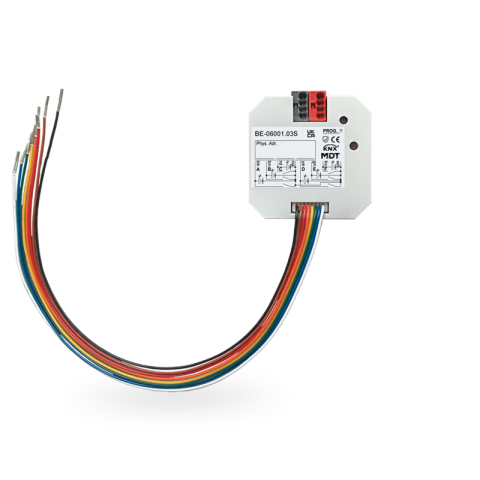

Rozhraní MDT Push-button Interface umožňuje například přeměnit běžná tlačítka, spínače a pomocné kontakty na „inteligentní“ zařízení pro systém KNX. Komplexní aplikace poskytuje vhodné parametry pro různé aplikace. Bezpotenciálová verze.

Funkce produktu:

• Zabezpečení dat KNX
• Virtuální rozhraní v ETS
• Pro instalaci do instalační krabice, délka kabelu max. 10 m
• Pro připojení tlačítek, spínačů, okenních kontaktů
• Každý kanál lze nastavit jako výstup pro nízko proudové LED diody 2 mA
• Funkce Multitouch, odesílá až 4 hodnoty na stejný nebo různé objekty
• Inovativní skupinové ovládání pomocí dlouhého/extra dlouhého stisknutí tlačítka
• 4 integrované logické moduly, např. pro vyhodnocení vstupů (zavřené okno nebo odeslání druhého objektu)
• Provoz v režimu NO a NC, volitelná doba stisknutí tlačítka
• Funkce stmívače a spouště pro provoz s jedním i dvěma tlačítky
• Možnost volby odesílání hodnot, nuceného provozu a spínacích příkazů
• Integrovaný sběrnicový spojovač
• Krátké/dlouhé stisknutí tlačítka se 2 objekty
• Integrovaný čítač impulzů a spínání, volitelné cyklické odesílání
• Pro instalaci do instalační krabice (délka připojovacího kabelu 22 cm)
• Rozměry (V x Š x H): 41 x 41 x 12 mm

Technické údaje:

• Rozměry (V × Š × H): 41 × 41 × 12 mm
• Hmotnost, hrubá (vč. obalu): 0,039 kg
• Stupeň ochrany: IP20
• Způsob montáže: Zapuštěná montáž
• Poloha montáže: Libovolná
• Hmotnost, netto: 0,019 kg

Vstupy

• Počet binárních vstupů: 6
• Vstupní napětí: 3,3 V DC interní *1
• Přípustná celková délka kabelu: 10 m

Výstupy

• Výstupní proud: 2 mA, proud LED na kanál

KNX

• Jmenovité napětí KNX: 30 V DC SELV
• Rozsah napětí KNX: 21 … 31 V DC SELV
• Typická spotřeba energie sběrnice KNX: < 0,25 W
• KNX Medium: TP-256 s podporou dlouhých rámců
• Aplikace KNX: Od verze ETS 5 (nejnovější)
• KNX Secure: Zabezpečení dat KNX

Provozní podmínky

• Provozní teplota okolí: 0 … 45 °C
• Skladování: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Připojovací vodič 0,25 mm²
• Délka připojovacího kabelu: 21 cm
• Typ připojení KNX: KNX svorka
• Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

*1 Není galvanicky odděleno od sběrnice KNX, je třeba dodržovat vzdálenost od kabelů 230 V v souladu s platnými normami a předpisy.
Instalace do instalační krabice společně s kabelem 230 V není povolena.
