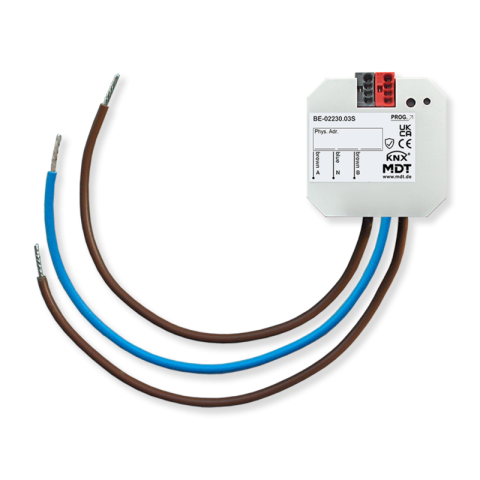

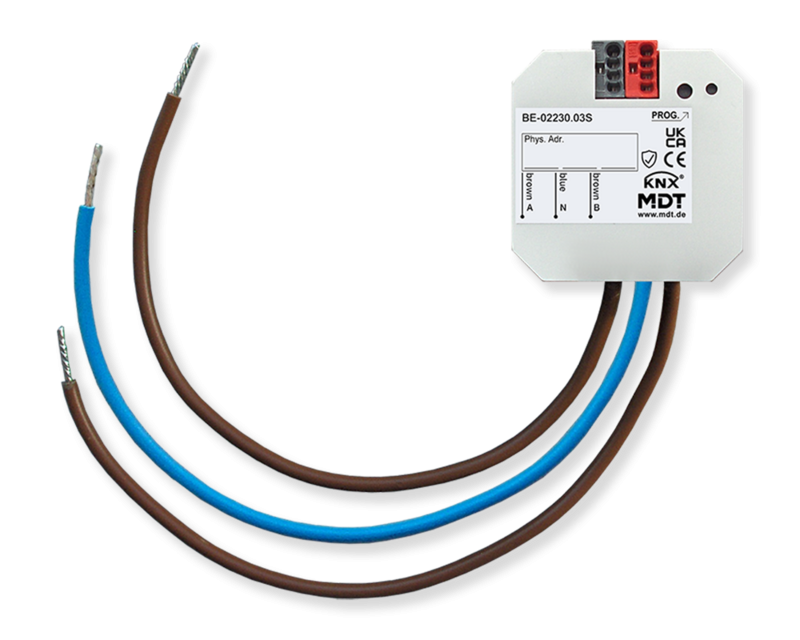

Tlačítkové rozhraní MDT BE umožňuje například přeměnit běžná tlačítka, spínače a pomocné kontakty na „inteligentní“ zařízení pro systém KNX. Komplexní aplikace poskytuje vhodné parametry pro různé použití. Verze pro 230 V.

Funkce produktu:

• Pro instalaci do instalační krabice, délka kabelu max. 100 m
• Virtuální rozhraní v ETS
• Pro připojení tlačítek, spínačů a detektorů pohybu napájených 230 V
• Funkce Multitouch, odesílá až 4 hodnoty na stejný nebo různé objekty
• Inovativní skupinové ovládání pomocí dlouhého/extra dlouhého stisknutí tlačítka
• 4 integrované logické moduly, např. pro vyhodnocení vstupů (zavřené okno nebo odeslání druhého objektu)
• Provoz v režimu NO a NC, volitelná doba stisknutí tlačítka
• Funkce stmívače a žaluzií pro provoz s jedním i dvěma tlačítky
• Možnost volby odesílání hodnot, nuceného provozu a spínacích příkazů
• Krátké/dlouhé stisknutí tlačítka se 2 objekty
• Integrovaný čítač impulzů a spínání, volitelné cyklické odesílání
• Pro instalaci do instalační krabice
• Rozměry (V x Š x H): 41 x 41 x 22 mm
• Integrovaný sběrnicový spojovač
• KNX Data Secure

Technické údaje:

• Typ zařízení: BE Tlačítkové rozhraní
• Číslo výrobku: BE-02230.03S
• EAN / GTIN: 4251916116958
• Rozměry (V × Š × H): 41 × 41 × 22 mm
• Hmotnost, hrubá (vč. obalu): 0,048 kg
• Stupeň ochrany: IP20
• Způsob montáže: Zapuštěná montáž
• Poloha montáže: Libovolná
• Hmotnost, netto: 0,029 kg

Vstupy

• Počet binárních vstupů: 2
• Vstupní napětí: 230 V AC *1
• Prahová hodnota, typická: 165 V AC
• Přípustná celková délka kabelu: 100 m

KNX

• Jmenovité napětí KNX: 30 V DC SELV
• Rozsah napětí KNX: 21 … 31 V DC SELV
• Typická spotřeba energie sběrnice KNX: < 0,25 W
• KNX médium: TP-256 s podporou dlouhých rámců
• Aplikace KNX: Od verze ETS 5 (nejnovější)
• KNX Secure: Zabezpečení dat KNX

Podmínky prostředí

• Provozní teplota okolí: 0 … 45 °C
• Skladování: -20 … +55 °C
• Vlhkost: < 95 %
• Kondenzace přípustná: Ne

Připojení

• Typ připojení: Připojovací vodič 1,5 mm²
• Délka připojovacího kabelu: 19 cm
• Typ připojení KNX: KNX svorka
• Průřez kabelu KNX: 0,6 … 0,8 mm, plný vodič

*1 Galvanické oddělení od sběrnice KNX
